Phoenix Contact 1751484 Nyomtatott áramköri kapocs 1 mm² Pólusszám 11 Zöld 1 db önálló vásárlása

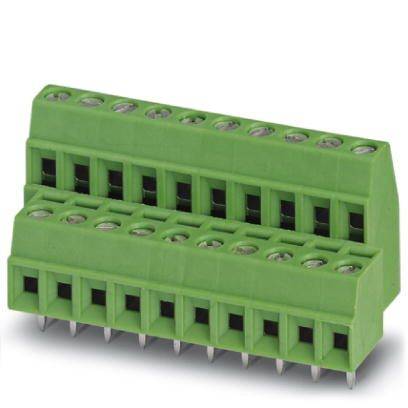

Zöld csatlakozó két sorban elhelyezkedő csatlakozóérintkezőkkel és ezüst érintkezőkkel, elektronikai csatlakozásokhoz alkalmas.

Hasonló kivitel

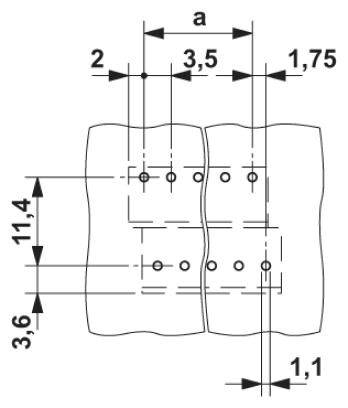

Műszaki rajz egy alkatrészről méretmegadással: Szélesség 3,5, Hosszúság 1,75, Magasság 11,4, Lyukak távolsága 2, további méretek 3,6 és 1,1.

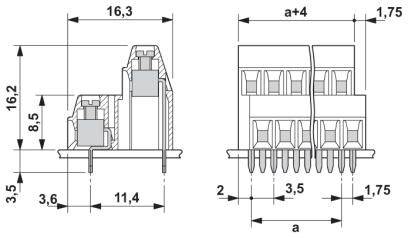

Egy csatlakozó műszaki rajza méretjelöléssel. Oldalnézetet és frontális nézetet mutat, amely tartalmazza a méreteket és érintkezőpozíciókat.

1/3

Hasonló kivitel

Csomagolás

önálló

Termék típus

Nyomtatott áramköri kapocs

3.5 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

Szállítás: 10. 13. K.

39 db

Szám

Összesen (2591Ft / Darab)

2591Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 1 db

Műszaki adatok

Csavarmenet: M2
Szerelési mód: hullámforrasztás
Csatlakozók száma: 22
Dugaszolható: nem
Meghúzási nyomaték: 0,22 Nm ... 0,25 Nm
Fémfelület forrasztási területe (felső réteg): ón (5–7 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Teljes magasság (magasság forrasztócsap nélkül): 16,2 mm
Csap hossza: 3,5 mm
Tüske méretek: 0,5 x 0,9 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Névleges keresztmetszet: 1 mm²

Csomagolás: önálló

Gyártói szám: MKKDS 1/11-3,5

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Vonóhüvellyel

RM: 3.5 mm

Sorok száma: 2

Pólusok száma sorozatonként: 11

Pólusszám: 11

Csupaszolási hossz (max.): 5 mm

Csatlakozó: Csavaros csatlakozó
Nyák

Névleges áram: 8 A

Min. hajlékony keresztmetszet: 0.14 mm²

Névleges áramerősség, kerekítve: 8 A

Merev átmérő (min.): 0.14 mm²

Max. keresztmetszet, hajlékony: 1 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 26

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: PA

Gyártói szín: Zöld

Gyártói szám: 1751484

Tartalom: 1 db

Névleges feszültség: 200 V

Szélesség: 40.75 mm

Magasság: 19.7 mm

Hossz: 16.3 mm

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209326 Phoenix Contact 1751484 Nyomtatott áramköri kapocs 1 mm² Pólusszám 11 Zöld 1 db önálló

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209326 Phoenix Contact 1751484 Nyomtatott áramköri kapocs 1 mm² Pólusszám 11 Zöld 1 db önálló

Leírás

Az ismert kapcsolat elv lehetővé teszi a világszerte történő használatot. Alacsony fűtés a maximális érintkezési erő miatt. Két vezetéket lehet csatlakoztatni. Az adott vezető keresztmetszetének legkisebb kialakítása. Több vezeték csatlakoztatása lehetővé teszi a nagyobb érintkezési sűrűséget.

Ez a szöveg gépi fordítással készült.
