Name: Phoenix Contact 1861933 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 2 Zöld 210 db
Brand: Phoenix Contact
SKU: 2209486
Availability: BackOrder

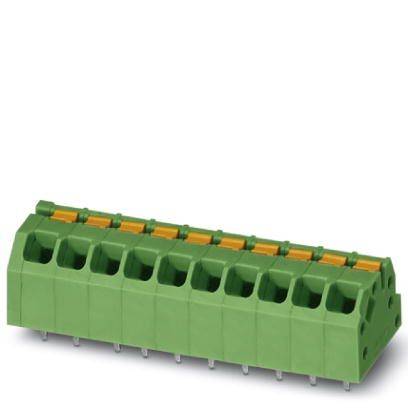

Zöld elektromos csatlakozó több csatlakozóponttal és narancssárga karokkal, nyomtatott áramköri kártya (PCB) szereléséhez alkalmas.

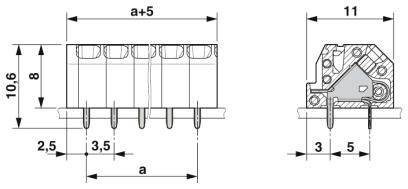

Műszaki rajz egy csatlakozóról méretmegadással: szélesség 'a', magasság 10,6 mm, mélység 11 mm, érintkezőtávolság 3,5 mm.

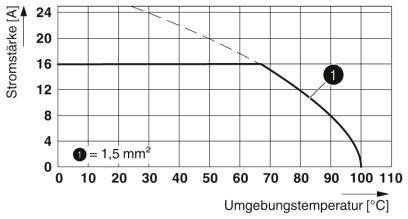

A diagram bemutatja az áramerősséget amperben az környezeti hőmérséklet viszonylatában Celsius-fokban. A görbe 0°C és 100°C között csökken. Jelölés 1,5 mm²-nél.

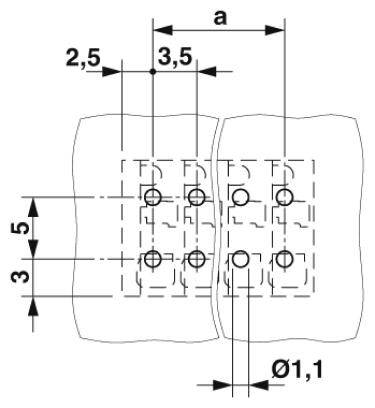

Műszaki rajz két egymás melletti, lyukasztott lemezről: a lyukak közötti távolság 2,5 és 3,5 mm, a lyukak átmérője 1,1 mm.

1/4

Hasonló kivitel

Termék típus

Nyomtatott áramköri kapocs

3.5 mm

Pólusok száma sorozatonként

Pólusszám

Csatlakozó

Push-in kapocs

Nyák

Adatlap (PDF)

Szállítás: 11. 5. [Cs.]

Szám (csomagméret 210 db)

készlet

Összesen (46 990 Ft / Darab)

46 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 210 db

Műszaki adatok

Szerelési mód: hullámforrasztás
Csatlakozók száma: 2
Felületminőség: melegen ónozott
Fémfelület forrasztási területe (felső réteg): ón (2 - 4 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Magasság (magasság forrasztócsap nélkül): 8 mm
Csap hossza: 2,6 mm
A toll mérete: 0,75 x 0,3 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Frekvencia: 10-150-10 Hz
Névleges keresztmetszet: 1,5 mm²

Gyártói szám: SPTAF 1/ 2-3,5-IL

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Push-in rugós csatlakozóval

RM: 3.5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 2

Pólusszám: 2

Csupaszolási hossz (max.): 8 mm

Csatlakozó: Push-in kapocs
Nyák

Névleges áram: 16 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 16 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 24

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1861933

Tartalom: 210 db

Névleges feszültség: 160 V

Szélesség: 8.5 mm

Magasság: 10.6 mm

Hossz: 11 mm

UKCA: Igen
