Name: Phoenix Contact 1861962 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 5 Zöld 95 db
Brand: Phoenix Contact
SKU: 2209488
Availability: BackOrder

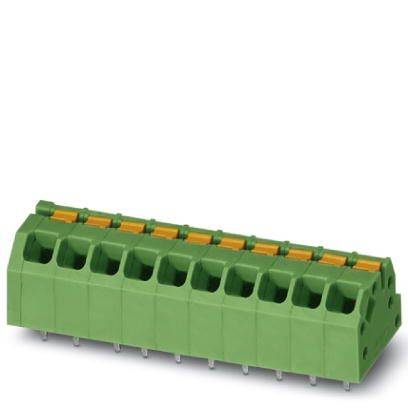

Zöld elektromos csatlakozókapocs nyolc csatlakozóhellyel és narancssárga karokkal, nyomtatott áramköri szereléshez alkalmas.

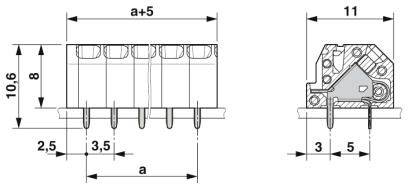

Műszaki rajz egy csatlakozóról méretekkel: 10,6 magasság, a+5 szélesség, 11 mélység; lyukak 2,5, 3,5 és 5 mm mélységben.

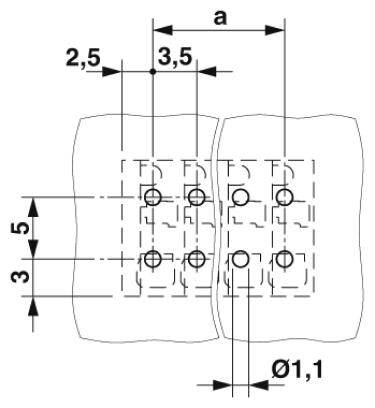

Műszaki rajz: Két egymás melletti téglalap alakú terület, mindegyik 3x3-as rácsban elrendezett furathelyekkel. Méretek: 3,5 mm, 2,5 mm, furatátmérő 1,1 mm.

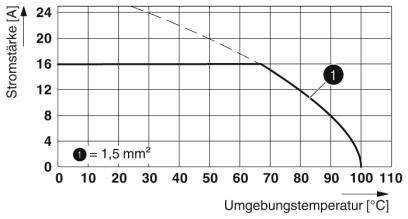

A diagram mutatja az áramerősséget amperben az környezeti hőmérséklet ellen Celsius-fokban. A görbe 18A-ről esik 0°C-nál 0A-re 100°C-nál. A vonal egy 1,5 mm²-es huzal átmérőjét jelöli.

1/4

Hasonló kivitel

Termék típus

Nyomtatott áramköri kapocs

3.5 mm

Pólusok száma sorozatonként

Pólusszám

Csatlakozó

Push-in kapocs

Nyák

Adatlap (PDF)

Szállítás: 11. 2. [H.]

58 készlet

Szám (csomagméret 95 db)

készlet

Összesen (53 990 Ft / Darab)

53 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 95 db

Műszaki adatok

Szerelési mód: hullámforrasztás
Csatlakozók száma: 5
Felületminőség: melegen ónozott
Fémfelület forrasztási területe (felső réteg): ón (2 - 4 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Magasság (magasság forrasztócsap nélkül): 8 mm
Csap hossza: 2,6 mm
A toll mérete: 0,75 x 0,3 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Frekvencia: 10-150-10 Hz
Névleges keresztmetszet: 1,5 mm²

Gyártói szám: SPTAF 1/ 5-3,5-IL

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Push-in rugós csatlakozóval

RM: 3.5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 5

Pólusszám: 5

Csupaszolási hossz (max.): 8 mm

Csatlakozó: Push-in kapocs
Nyák

Névleges áram: 16 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 16 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 24

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: PA

Gyártói szín: Zöld

Gyártói szám: 1861962

Tartalom: 95 db

Névleges feszültség: 160 V

Szélesség: 19 mm

Magasság: 10.6 mm

Hossz: 11 mm

UKCA: Igen
