Name: Phoenix Contact 1862084 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 6 Zöld 65 db darab
Brand: Phoenix Contact
SKU: 2209496
Availability: BackOrder

Zöld csatlakozókapocs hét sárga karral, amelyet elektromos csatlakoztatáshoz és nyomtatott áramköri lapokra történő szereléshez használnak.

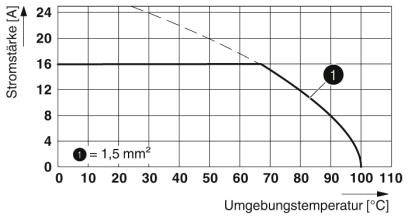

A diagram bemutatja az áramerősséget [A] 24-től 0-ig, a környezeti hőmérséklet [°C] 0-tól 110-ig függvényében. Az 1,5 mm²-es vezető görbéje csökken a hőmérséklet emelkedésével.

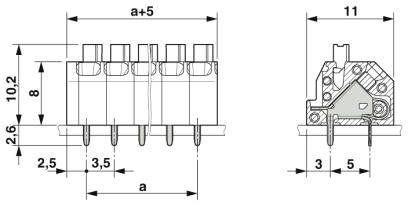

Műszaki rajz többpólusú csatlakozóról méretekkel: szélesség a+5, magasság 10,2, mélység 11; részletrajz érintkezőkkel.

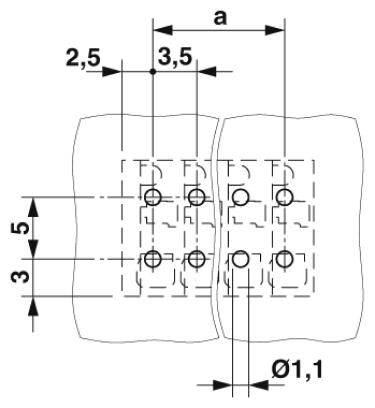

A diagram egy műszaki rajzot mutat, amely pontos méreteket tartalmaz: 2,5, 3,5 és 3,5 egység, valamint egy Ø1,1 átmérőjű kört.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Nyomtatott áramköri kapocs

3.5 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

Szállítás: 10. 27. [K.]

104 készlet

Szám (csomagméret 65 db)

készlet

Összesen (44 990 Ft / Darab)

44 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 65 db

Műszaki adatok

Szerelési mód: hullámforrasztás
Csatlakozók száma: 6
Felületminőség: melegen ónozott
Fémfelület forrasztási területe (felső réteg): ón (2 - 4 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Teljes magasság (magasság forrasztócsap nélkül): 10,2 mm
Csap hossza: 2,6 mm
A toll mérete: 0,75 x 0,3 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Frekvencia: 10-150-10 Hz
Névleges keresztmetszet: 1,5 mm²

Csomagolás: darab

Gyártói szám: SPTAF 1/ 6-3,5-EL

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Push-in rugós csatlakozóval

RM: 3.5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 6

Pólusszám: 6

Csupaszolási hossz (max.): 8 mm

Csatlakozó: Push-in kapocs
Nyák

Névleges áram: 16 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 16 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 24

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1862084

Tartalom: 65 db

Névleges feszültség: 160 V

Szélesség: 22.5 mm

Magasság: 12.8 mm

Hossz: 11 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Pólusok száma sorozatonként

Csatlakozó

Pólusszám

Sorok száma

Csomagolás

Phoenix Contact 1017492 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208956

Szállítás: 12. 7. [H.]

Conrad Electronic

24 A

Csavaros csatlakozó

darab

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

Phoenix Contact 1017493 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 4 Zöld 50 db darab

Rendelési szám:2208957

Szállítás: 12. 7. [H.]

Conrad Electronic

24 A

Csavaros csatlakozó

darab

5.08 mm

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact 1017495 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208958

Szállítás: 2026. 12. 15. [K.]

Conrad Electronic

24 A

Csavaros csatlakozó

darab

5.08 mm

Min.: 1

Többszörös: 1

53 990 Ft^*

Phoenix Contact 1017504 Nyomtatott áramköri kapocs 4 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208959

Szállítás: 10. 27. [K.]

1 készletConrad Electronic

32 A

Push-in kapocs

darab

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

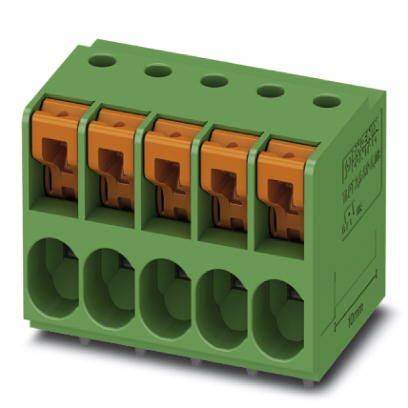

Phoenix Contact 1017506 Nyomtatott áramköri kapocs 4 mm² Pólusszám 5 Zöld 50 db
