Name: Phoenix Contact 1862411 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 2 Zöld 165 db darab
Brand: Phoenix Contact
SKU: 2209497
Availability: BackOrder

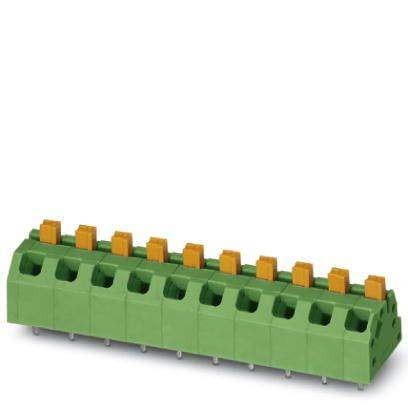

Zöld, elektromos csatlakozó nyolc érintkezővel. Üvegszál-erősítésű, alkalmas nyomtatott áramköri szereléshez.

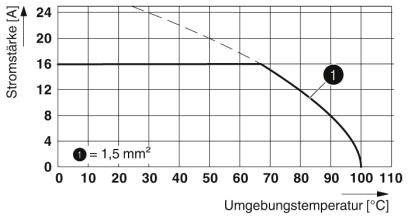

A diagram az áramerősséget amperben ábrázolja a környezeti hőmérséklet függvényében Celsius-fokban. A vonal 24 A-ről 0 °C-on 8 A-re csökken 100 °C-on.

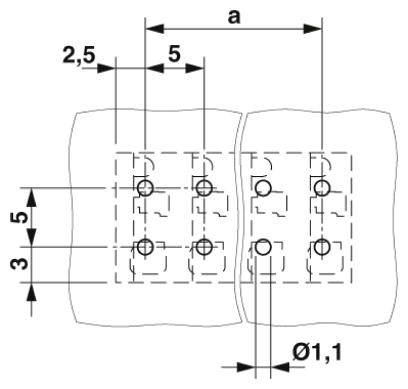

Műszaki rajz két szomszédos fúrási mintázatról méretekkel: 2,5 mm függőlegesen, 5 mm vízszintesen, lyukátmérő 1,1 mm.

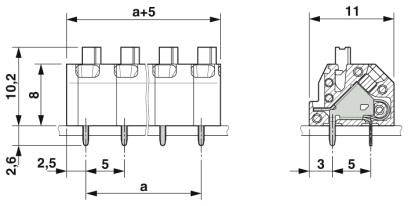

Egy elektromos csatlakozó rajza méretekkel. Több csatlakozási pont látható, amelyeknek a távolsága milliméterben van feltüntetve.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Nyomtatott áramköri kapocs

5 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

71 készlet

Szám (csomagméret 165 db)

készlet

Összesen (36 990 Ft / Darab)

36 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 165 db

Műszaki adatok

Szerelési mód: hullámforrasztás
Csatlakozók száma: 2
Felületminőség: melegen ónozott
Fémfelület forrasztási területe (felső réteg): ón (2 - 4 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Teljes magasság (magasság forrasztócsap nélkül): 10,2 mm
Csap hossza: 2,6 mm
A toll mérete: 0,75 x 0,3 mm
Névleges impulzus feszültség (III / 3): 4 kV
Frekvencia: 10-150-10 Hz
Névleges keresztmetszet: 1,5 mm²

Csomagolás: darab

Gyártói szám: SPTAF 1/ 2-5,0-EL

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Push-in rugós csatlakozóval

RM: 5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 2

Pólusszám: 2

Csupaszolási hossz (max.): 8 mm

Csatlakozó: Push-in kapocs
Nyák

Névleges áram: 16 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 16 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 24

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1862411

Tartalom: 165 db

Névleges feszültség: 320 V

Szélesség: 10 mm

Magasság: 12.8 mm

Hossz: 11 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Névleges áramerősség, kerekítve

Pólusok száma sorozatonként

Pólusszám

Sorok száma

Phoenix Contact 1017492 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208956

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

Phoenix Contact 1017493 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 4 Zöld 50 db darab

Rendelési szám:2208957

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact 1017495 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208958

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

53 990 Ft^*

Phoenix Contact 1017504 Nyomtatott áramköri kapocs 4 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208959

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Push-in kapocs

darab

32 A

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

Phoenix Contact 1017506 Nyomtatott áramköri kapocs 4 mm² Pólusszám 5 Zöld 50 db

Rendelési szám:2208960

Szállítás: 2027. 01. 08. [P.]

Conrad Electronic

Push-in kapocs

32 A

5.08 mm

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact 1017507 Nyomtatott áramköri kapocs 4 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208961

Szállítás: 11. 10. [K.]

40 készletConrad Electronic

Push-in kapocs

darab

32 A

5.08 mm

Min.: 1

Többszörös: 1

53 990 Ft^*

Phoenix Contact 1017519 Nyomtatott áramköri kapocs 6 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208962

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

41 A

6.35 mm

Min.: 1

Többszörös: 1

68 990 Ft^*

Phoenix Contact 1700354 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 5 Zöld 20 db darab

Rendelési szám:2209278

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5 mm

Min.: 1

Többszörös: 1

41 990 Ft^*

Phoenix Contact 1705966 Nyomtatott áramköri kapocs Pólusszám 7 Zöld 50 db

Rendelési szám:2209284

Szállítás: 11. 10. [K.]

205 készletConrad Electronic

Csavaros csatlakozó

3.81 mm

Min.: 1

Többszörös: 1

57 990 Ft^*

Phoenix Contact 1706222 Nyomtatott áramköri kapocs 0.34 mm² Pólusszám 7 Zöld 50 db darab

Rendelési szám:2209286

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

IDC

darab

5 A

3.81 mm

Min.: 1

Többszörös: 1

38 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209497 Phoenix Contact 1862411 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 2 Zöld 165 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209497 Phoenix Contact 1862411 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 2 Zöld 165 db darab

Leírás

Szerszám nélküli, időtakarékos push-in kapcsolat. A meghatározott érintkezési erő biztosítja a hosszú távú stabil érintkezést. Ujjal működtetett kioldó gomb az egyszerű használat érdekében. Kis méret az űrkritikus alkalmazásokhoz. Teszteljen gyorsan és kényelmesen az integrált tesztkészüléknek köszönhetően.
