Name: Phoenix Contact 1984714 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 12 Zöld 50 db darab
Brand: Phoenix Contact
SKU: 2209566
Availability: BackOrder

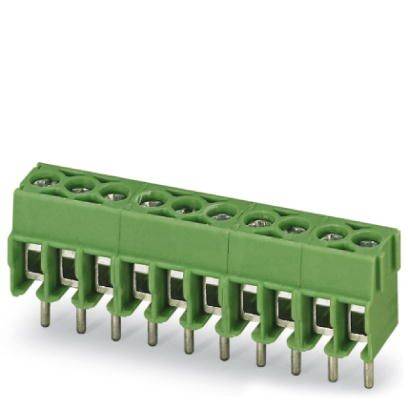

Zöld csatlakozó nyomtatott áramköri lapokhoz, 10 érintkezővel és csavaros sorkapoccsal felül, elektromos vezetékek biztonságos csatlakoztatására használható.

A diagram mutatja az áramerősséget a környezeti hőmérséklet függvényében egy 1,5 mm²-es keresztmetszetű kábelnél. Az áramerősség 25 °C felett csökken.

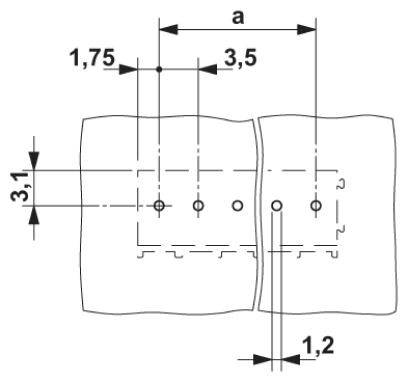

Műszaki rajz két alkatrészről méretekkel: szélesség 3,5, magasságok 1,75 és 1,2, a 'a' távolság nincs megadva.

1/3

Hasonló kivitel

Csomagolás

darab

Termék típus

Nyomtatott áramköri kapocs

3.5 mm

Pólusok száma sorozatonként

Pólusszám

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám (csomagméret 50 db)

készlet

Összesen (51 990 Ft / Darab)

51 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Áramkörilap-kapocs

Tartalom, tartalmi egységek rendelésenként 50 db

Műszaki adatok

Csavarmenet: M2
Szerelési mód: hullámforrasztás
Csatlakozók száma: 12
Dugaszolható: nem
Meghúzási nyomaték: 0,22 Nm ... 0,25 Nm
Felületminőség: ónozott
Fémfelület forrasztási területe (felső réteg): ón (3–12 μm Sn)
Szigetelő anyag: PA
Szigetelőanyag csoport: I
Magasság (magasság forrasztócsap nélkül): 9,15 mm
Csap hossza: 4,5 mm
Csap méretei: ø 0,9 mm
Névleges impulzus feszültség (III / 3): 2,5 kV
Névleges keresztmetszet: 1,5 mm²

Csomagolás: darab

Gyártói szám: PT 1,5/12-3,5-H

Termék típus: Nyomtatott áramköri kapocs

Jellemzők: Drótvédő karral

RM: 3.5 mm

Sorok száma: 1

Pólusok száma sorozatonként: 12

Pólusszám: 12

Csupaszolási hossz (max.): 5 mm

Csatlakozó: Csavaros csatlakozó
Nyák

Névleges áram: 17.5 A

Min. hajlékony keresztmetszet: 0.2 mm²

Névleges áramerősség, kerekítve: 17.5 A

Merev átmérő (min.): 0.2 mm²

Max. keresztmetszet, hajlékony: 1.5 mm²

Merev keresztmetszet (max.): 1.5 mm²

AWG min.: 26

Max. AWG: 16

Érintkezőanyag: Cu-ötvözet, ónozott

Ház anyaga: Poliamid

Gyártói szín: Zöld

Gyártói szám: 1984714

Tartalom: 50 db

Névleges feszültség: 200 V

Szélesség: 42 mm

Magasság: 13.65 mm

Hossz: 7.55 mm

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Csomagolás

Névleges áramerősség, kerekítve

Pólusok száma sorozatonként

Pólusszám

Sorok száma

Phoenix Contact 1017492 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208956

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

Phoenix Contact 1017493 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 4 Zöld 50 db darab

Rendelési szám:2208957

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

35 990 Ft^*

Phoenix Contact 1017495 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208958

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5.08 mm

Min.: 1

Többszörös: 1

53 990 Ft^*

Phoenix Contact 1017504 Nyomtatott áramköri kapocs 4 mm² Pólusszám 3 Zöld 50 db darab

Rendelési szám:2208959

Szállítás: 11. 10. [K.]

1 készletConrad Electronic

Push-in kapocs

darab

32 A

5.08 mm

Min.: 1

Többszörös: 1

27 990 Ft^*

Phoenix Contact 1017506 Nyomtatott áramköri kapocs 4 mm² Pólusszám 5 Zöld 50 db

Rendelési szám:2208960

Szállítás: 2027. 01. 08. [P.]

Conrad Electronic

Push-in kapocs

32 A

5.08 mm

Min.: 1

Többszörös: 1

44 990 Ft^*

Phoenix Contact 1017507 Nyomtatott áramköri kapocs 4 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208961

Szállítás: 11. 10. [K.]

40 készletConrad Electronic

Push-in kapocs

darab

32 A

5.08 mm

Min.: 1

Többszörös: 1

53 990 Ft^*

Phoenix Contact 1017519 Nyomtatott áramköri kapocs 6 mm² Pólusszám 6 Zöld 50 db darab

Rendelési szám:2208962

Szállítás: 12. 21. [H.]

Conrad Electronic

Csavaros csatlakozó

darab

41 A

6.35 mm

Min.: 1

Többszörös: 1

68 990 Ft^*

Phoenix Contact 1700354 Nyomtatott áramköri kapocs 2.5 mm² Pólusszám 5 Zöld 20 db darab

Rendelési szám:2209278

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Csavaros csatlakozó

darab

24 A

5 mm

Min.: 1

Többszörös: 1

41 990 Ft^*

Phoenix Contact 1705966 Nyomtatott áramköri kapocs Pólusszám 7 Zöld 50 db

Rendelési szám:2209284

Szállítás: 11. 10. [K.]

205 készletConrad Electronic

Csavaros csatlakozó

3.81 mm

Min.: 1

Többszörös: 1

57 990 Ft^*

Phoenix Contact 1706222 Nyomtatott áramköri kapocs 0.34 mm² Pólusszám 7 Zöld 50 db darab

Rendelési szám:2209286

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

IDC

darab

5 A

3.81 mm

Min.: 1

Többszörös: 1

38 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2209566 Phoenix Contact 1984714 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 12 Zöld 50 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209566 Phoenix Contact 1984714 Nyomtatott áramköri kapocs 1.5 mm² Pólusszám 12 Zöld 50 db darab

Leírás

Az ismert kapcsolat elv lehetővé teszi a világszerte történő használatot. Alacsony fűtés a maximális érintkezési erő miatt. Nagy befogási képesség a téglalap alakú befogótérnek köszönhetően. Két vezetéket lehet csatlakoztatni. Az oldalsó reteszelés lehetővé teszi a különféle pólusszámok egyedi kombinációját.

Ez a szöveg gépi fordítással készült.
