Name: Phoenix Contact 2313423 PSI-REP-DNET CAN Hatótáv növelő CAN Bus Kimenetek száma: 1 x 30 V/DC 1 db
Brand: Phoenix Contact
SKU: 2209685
Availability: BackOrder

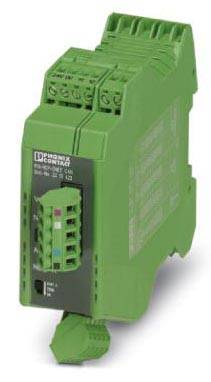

Zöld elektromos relé modul több csatlakozókapoccsal, ipari vezérlő- és automatizálási rendszerekhez alkalmazható.

'Kapcsolási rajz busz-menedzsmenttel és A és B portokkal. Bemutatja a 24 V- és 0 V-vezetékek, CAN High/Low, SHD és földelés csatlakozásait.'

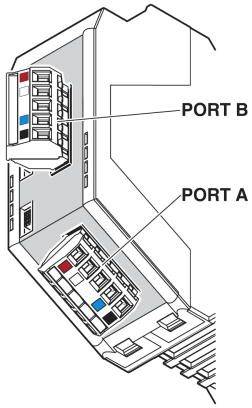

Egy elektromos csatlakozás kapcsolási rajza, amelyen az 'A port' és 'B port' csatlakozók fel vannak tüntetve. Az A port színkódolt csatlakozókkal rendelkezik.

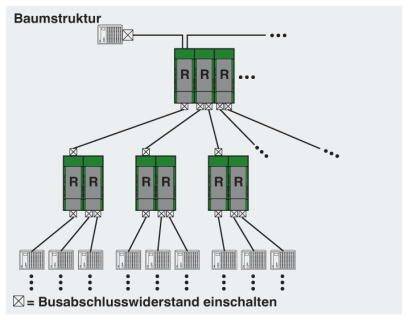

A diagram bemutatja az állványok fastruktúráját, amelyen az egyes csatlakozásoknál a 'Busz lezáró ellenállás bekapcsolása' megjegyzés szerepel.

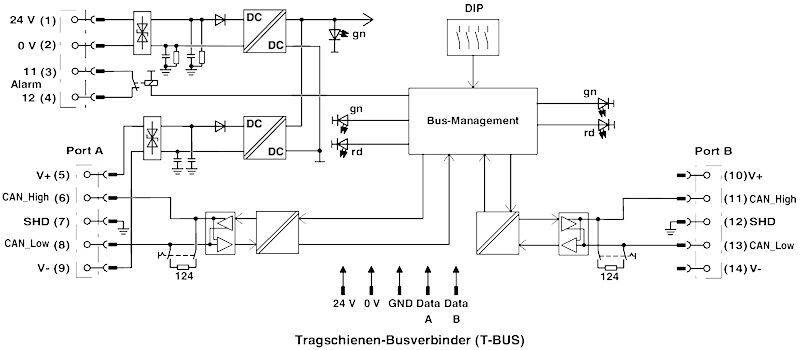

A T-BUS (Tragschienen-Busverbinder) kapcsolási rajza bemutatja a Port A és B csatlakoztatását a busz-menedzsmenttel, DC/DC átalakítókkal és CAN-busszal.

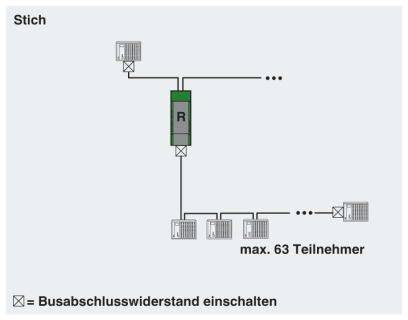

Hálózati diagram egy központi 'R' eszközzel, amely több résztvevőhöz csatlakozik. Megjegyzés: 'Buszlezáró ellenállás bekapcsolása'.

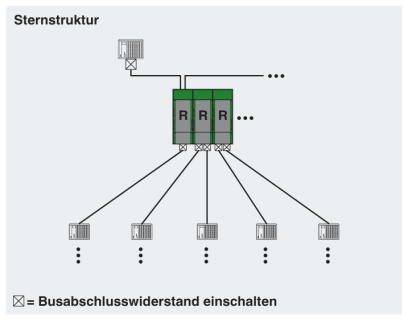

Csillagszerkezetű eszközök hálózati diagramja, amelyben több eszköz van összekötve. Megjegyzés a buszlezáró ellenállás aktiválásáról.

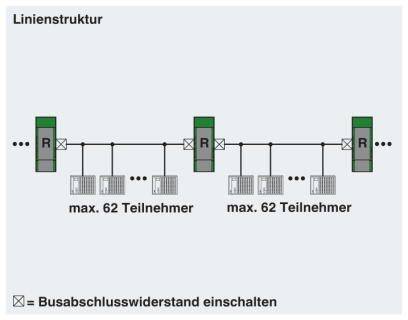

A diagram mutat egy vonalstruktúrát két külön szegmenssel. Minden szakasz maximálisan 62 résztvevőt tartalmaz. Megjegyzés: 'Busz lezáró ellenállás bekapcsolása'.

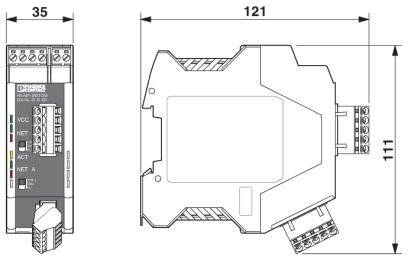

Egy eszköz műszaki rajza 35x121x111 mm-es méretekkel.

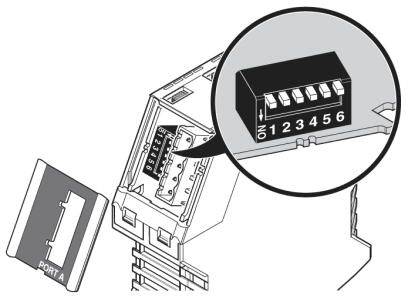

Készülék nyitott házzal; A hatpólusú csatlakozóblokk nagyított nézete, 1-től 6-ig terjedő számozással.

1/10

Hasonló kivitel

Adatlap (PDF)

Szállítás: 11. 2. [H.]

Szám

Összesen (163 990 Ft / Darab)

163 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Környezeti hőmérséklet (tárolás / szállítás): -40 ° C ... 85 °C
Mélység: 121 mm
Megengedett légnedvesség (működés): 30% ... 95% (kondenzáció nélkül)
Magasság: ≤ 5000 m (korlátozást lásd a gyártó nyilatkozatában a magassági működéshez)
Védettség: IP20
Nettó súly: 233,47 g
Ház anyaga: PA 6.6-FR
Szín: zöld
Vezető keresztmetszet max. Rugalmas: 2,5 mm²
Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
Max. Vezető keresztmetszet AWG: 14
Minimális vezető keresztmetszet AWG: 24
Csatlakozók száma: 2 (CAN_High / CAN_Low)
Csatlakozás típusa: COMBICON dugaszolható csatlakozó
Átviteli hossz: ≤ 5000 m (az alkalmazott adatátviteltől és a használt protokolltól függően)
Max. Vezetékkeresztmetszet merev: 2,5 mm²
Min. Vezetõ keresztmetszete merev: 0,2 mm²

Termék típus: Hatótáv növelő

Csatlakozók: CAN Bus

Gyártói szám: PSI-REP-DNET CAN

Üzemi feszültség: 30 V/DC

Üzemi hőmérséklet (max.): +60 °C

Üzemi hőmérséklet (min.): -20 °C

Üzemi hőmérséklet: -20 - +60 °C

Kimenetek száma: 1 x

Méret: (Sz x Ma) 35 mm x 111 mm

Áramfelvét (max.): 80 mA

Magasság: 111 mm

Szélesség: 35 mm

Gyártói szám: 2313423

Kimenetek: Relékimenet

Csatlakozók: CAN interfész, az ISO / IS 11898 szerint a DeviceNet, CAN, CANopen számára

Áramfelvét: 55 mA

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Hatótáv növelő CAN Bus Kimenetek száma: 1 x 30 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209685 Phoenix Contact 2313423 PSI-REP-DNET CAN Hatótáv növelő CAN Bus Kimenetek száma: 1 x 30 V/DC 1 db

Leírás

Automatikus adatsebesség-észlelés vagy az adatsebesség rögzített beállítása DIP-kapcsolókkal. Az adatátviteli sebesség 1 Mbit / s-ig.

Ez a szöveg gépi fordítással készült.

Leírás

Automatikus adatsebesség-észlelés vagy az adatsebesség rögzített beállítása DIP-kapcsolókkal. Az adatátviteli sebesség 1 Mbit / s-ig.
