Name: Phoenix Contact 2404295 SOL-SC-2ST-0-DC-2MPPT-1001
Brand: Phoenix Contact
SKU: 2209748
Availability: SoldOut

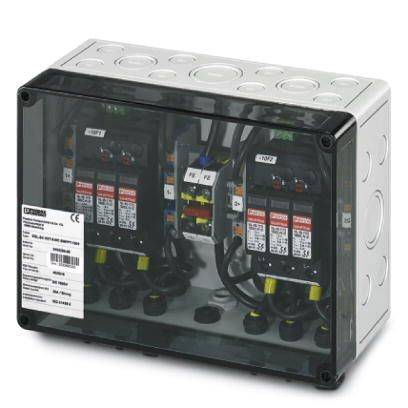

Átlátszó tetejű elektromos kapcsolószekrény, amely bemutatja a belső kábelezést és kapcsolókat, ipari felhasználásra alkalmas.

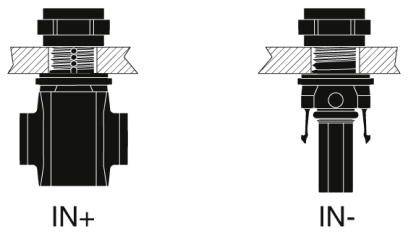

A diagram shows two valves labeled 'IN+' and 'IN-'. On the left, the valve at 'IN+' and on the right at 'IN-' have different pressure curves.

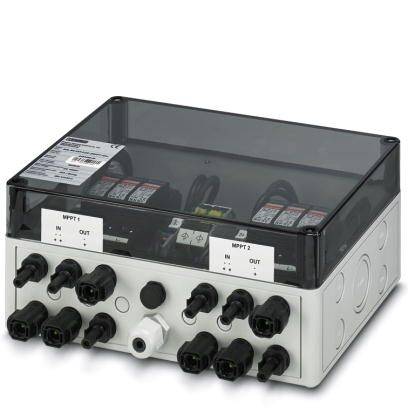

Egy téglalap alakú csatlakozódoboz több kábelbemenettel és két beépített modullal, amelyek 'MPP 1' és 'MPP 2' felirattal vannak ellátva.

Védővezeték-szimbólum sárga és zöld csíkozáson.

Egy biztonsági áramkör sárga-zöld csíkozással és lent elhelyezett földelési szimbólummal.

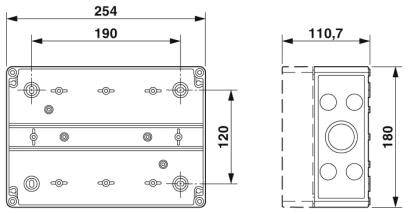

Műszaki rajz egy téglalap alakú alkatrészről a következő méretekkel: 254x120 mm (horizontális nézet) és 110,7x180 mm (oldalnézet). Furat(ok) található(k) rajta.

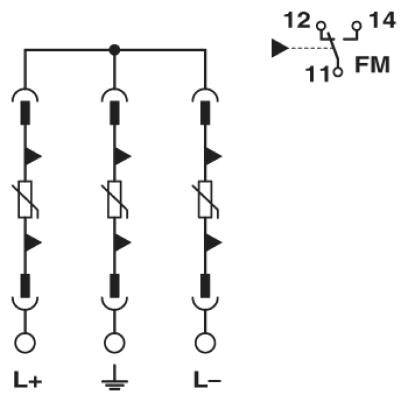

Egy elektromos áramkör kapcsolási rajza három párhuzamosan kötött dióddal és földeléssel. Jobb felül egy kapcsoló látható 11, 12, 14 csatlakozókkal és az FM jelöléssel.

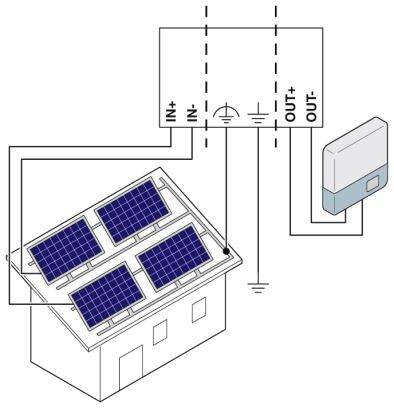

Napelemes rendszer vázlata egy háztetőn, egy inverterrel. A vezetékek csatlakoznak az áramkörhöz és az inverterhez.

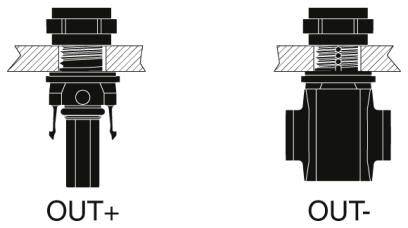

Az 'OUT+' egy két tömítéssel rendelkező zárral és bevezető úttal ellátott csatlakozást mutat. Az 'OUT-' egy egyszerűen lezárt, tömítés nélküli csatlakozást jelez.

1/9

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (173 990 Ft / Darab)

173 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Környezeti hőmérséklet (működés): -20 ° C - +55 ° C
Anyagfedél / ajtó: polikarbonát (átlátszó)
Karakterlánc-bemenetek száma: 2 (MPP-követőnként)
Áram húronként: 20 A.
Kimenetek száma: 1 (MPP-követőnként)
Támogatott MPP nyomkövetők száma: 2
Kábelbemenet típusa: SUNCLIX
Kábelkeresztmetszet-bemenet: 2,5 mm² - 6 mm²
Kábel keresztmetszeti kimenet: 2,5 mm² - 6 mm²

Méret: (Sz x Ma x Mé) 254 x 180 x 111 mm

Súly: 2.9490

Gyártói szín: Többszínű

Tartalom: 1 db

Szélesség: 254 mm

Magasság: 180 mm

Mélység: 111 mm

Rendszerfeszültség: 1000 V

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209748 Phoenix Contact 2404295 SOL-SC-2ST-0-DC-2MPPT-1001

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209748 Phoenix Contact 2404295 SOL-SC-2ST-0-DC-2MPPT-1001

Leírás

Szabványos kompatibilis kapcsolóberendezések és vezérlőberendezések a DIN EN 61439 alkalmazásának köszönhetően.
