Name: Phoenix Contact 2702184 RAD-RS485-IFS Csatlakozó átalakító RS-485 Kimenetek száma: 1 x 30.5 V/DC 1 db
Brand: Phoenix Contact
SKU: 2209814
Availability: BackOrder

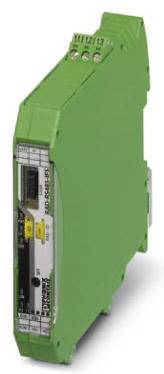

Egy zöld, karcsú elektronikai alkatrész több csatlakozóval, valószínűleg egy vezérlőtechnikai vagy jelfeldolgozó modul.

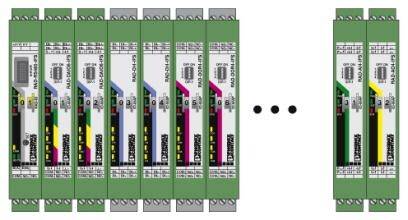

Egy kapcsolószekrényben kilenc zöld csatlakozómodul látható, amelyek részben '0'-tól '8'-ig vannak számozva, felső és alsó oldalukon csatlakozókkal.

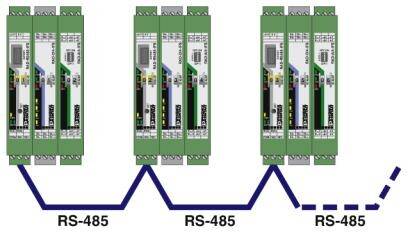

RS-485 hálózati diagram három eszköz soros kapcsolásáról, kék kábelekkel összekötve. Felirat: RS-485.

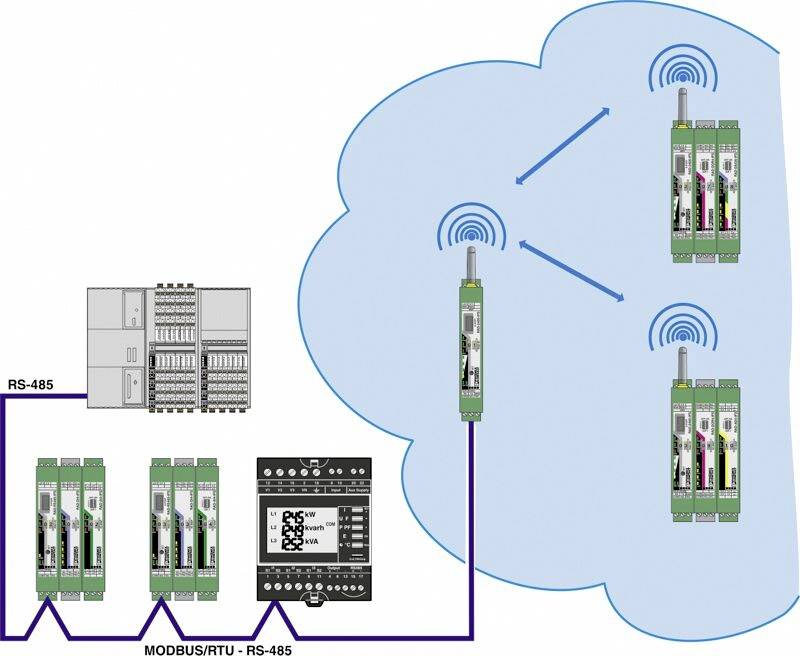

A diagram bemutatja egy RS-485 és MODBUS/RTU kommunikációs rendszert eszközök számára. Kapcsolatok rádiós modulokkal, amelyek a felhőben kommunikálnak.

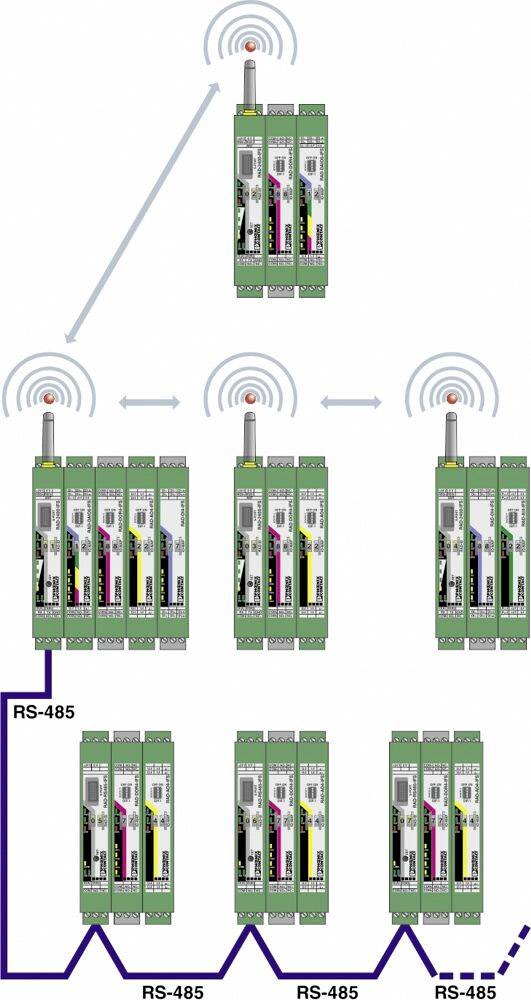

'Egy hálózat eszközeinek diagramja, amely vezeték nélküli kommunikációt és RS-485 csatlakozásokat mutat három szinten, és bemutatja az adatáramlást.'

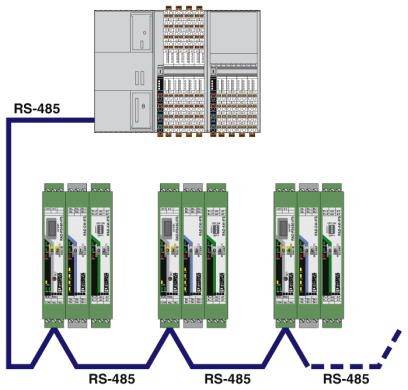

'RS-485-hálózat diagramja: Egy mestereszköz soros kapcsolatban áll négy alárendelt eszközzel daisy-chain topológiában.'

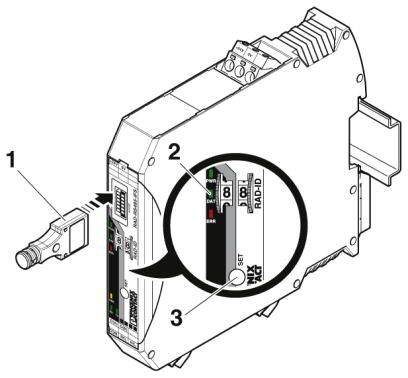

Egy diagram mutatja egy elektromos eszköz bekötését és beállításait. A fő jellemzők a csatlakozó (1) és a forgókapcsolók (2) a beállításokhoz.

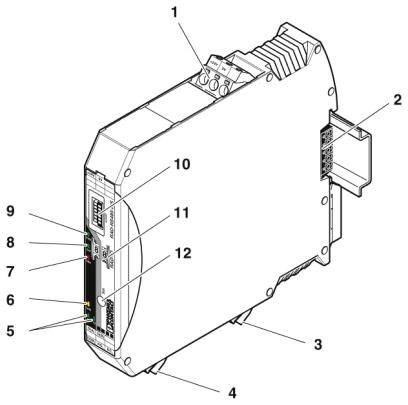

Műszaki rajz egy elektromos készülékről, komponensekkel ellátva: 1. Bemenet, 2. Tartó, 3-12. Csatlakozók és kijelzők.

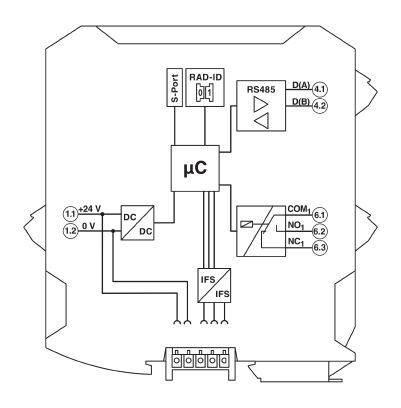

Egy kapcsolási rajz egy eszköz bekötését mutatja, amely tartalmaz RS485 csatlakozókat, tápellátási pontokat (+24V, 0V) és vezérlő vezetékeket (COM, NO, NC).

1/9

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (213 990 Ft / Darab)

213 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Környezeti hőmérséklet (tárolás / szállítás): -40 ° C ... 85 ° C Mélység: 114,5 mm Megengedett légnedvesség (működés): 20% ... 85% magasság: 2000 m Védettség: IP20 Ház anyaga: PA 6.6-FR Vezető keresztmetszete rugalmas: max. 2,5 mm² Vezető keresztmetszete rugalmas: min. 0,2 mm² Vezető keresztmetszete AWG max .: 14 Vezető keresztmetszete AWG min .: 24 Csatlakozás típusa: dugaszolható csavar COMBICON: csavaros csatlakozás: S-PORT (aljzat) átviteli hossz: ≤ 1200 m szennyezettségi fok: 2 túlfeszültségkategória: II vezeték keresztmetszete merev max.: 2,5 mm² vezető keresztmetszete merev min .: 0,2 mm² csatlakozási technológia: 2 vezetékes adatátviteli sebesség: 300 bit / s / 600 bit / s / 1,2 kbit / s / 2,4 kbit / s / 4,8 kbit / s / 9,6 kbit / s / 19,2 kbit / s / 38,4 kbit / s / 57, 6 kBit / s / 93,75 kBit / s / 115,2 kBit / s (gyári beállítás: 19,2 / 8 / E / 1)

Termék típus: Csatlakozó átalakító

Csatlakozók: RS-485

Gyártói szám: RAD-RS485-IFS

Üzemi feszültség: 30.5 V/DC

Üzemi hőmérséklet (max.): + 70 °C

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet: -40 - + 70 °C

Kimenetek száma: 1 x

Méret: (Sz x Ma) 17.5 mm x 113 mm

Áramfelvét (max.): 65 mA

Magasság: 113 mm

Szélesség: 17.5 mm

Gyártói szám: 2702184

Csatlakozók: RS-485
konfigurációs felület

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2209814 Phoenix Contact 2702184 RAD-RS485-IFS Csatlakozó átalakító RS-485 Kimenetek száma: 1 x 30.5 V/DC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209814 Phoenix Contact 2702184 RAD-RS485-IFS Csatlakozó átalakító RS-485 Kimenetek száma: 1 x 30.5 V/DC 1 db

Leírás

Többpontos multiplexer I / O jelekhez. Akár 99 buszmegálló a hálózatban. Gyors és egyszerű üzembe helyezés programozás nélkül. Radioline rádiómodulokkal kombinálható. Modulárisan bővíthető akár 32 I / O bővítő modullal. Bővített hőmérsékleti tartomány -40 ° C ... +70 ° C

Ez a szöveg gépi fordítással készült.
