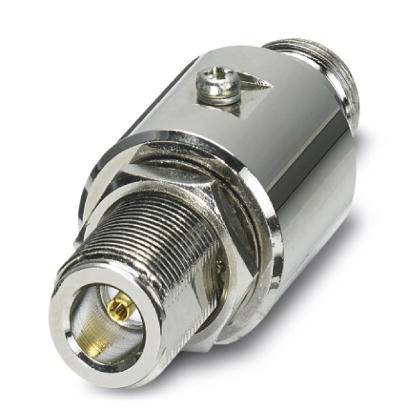

Egy ezüstszínű koaxiális kábel csatlakozóelem csavaros mechanizmussal, amely elektronikai eszközökben történő felhasználásra alkalmas.

Hasonló kivitel

Egy ezüstszínű koaxiális kábel csatlakozóelem csavaros mechanizmussal, amely elektronikai eszközökben történő felhasználásra alkalmas.

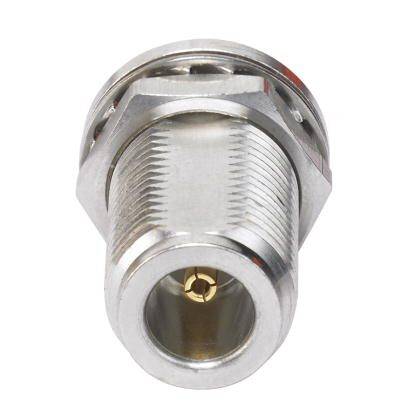

Fémből készült koaxiális csatlakozó közelképe. Látható a belső menet és a központi érintkezési pont.

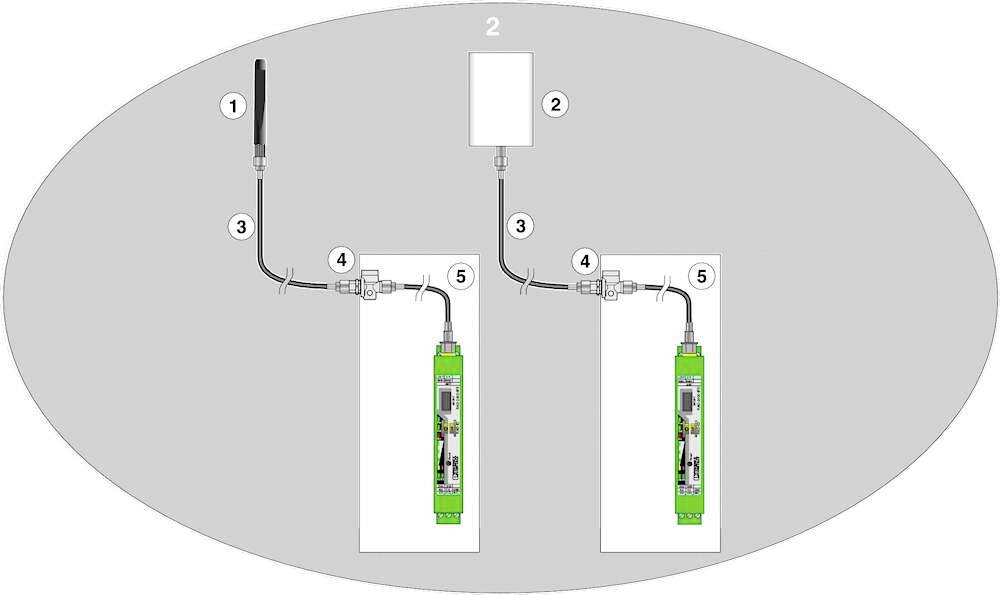

A diagram bemutatja két zöld eszköz (5) kapcsolódását egy központi egységhez (2) kábelek (3 és 4) és antenna (1) révén.

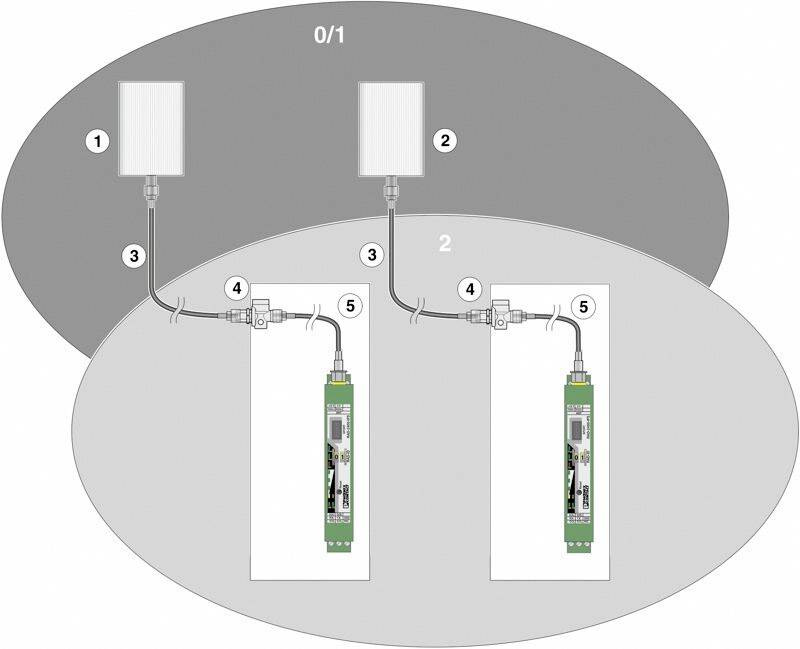

Két antennás rendszer csatlakozik két elektronikai eszközhöz. Feliratok: 0/1 és 2, lépésekkel 1-5 számozva.

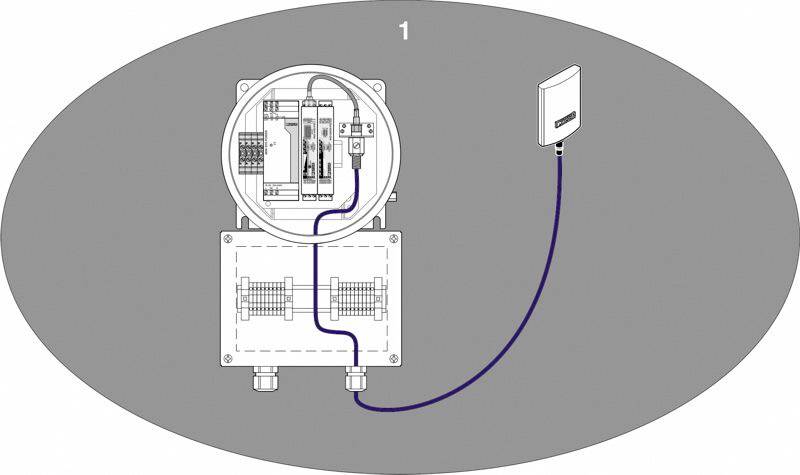

Az ábra egy elektromos áramkört mutat két komponenssel, amelyeket egy kábel köt össze. Áramköröket és csatlakozókat ábrázol.

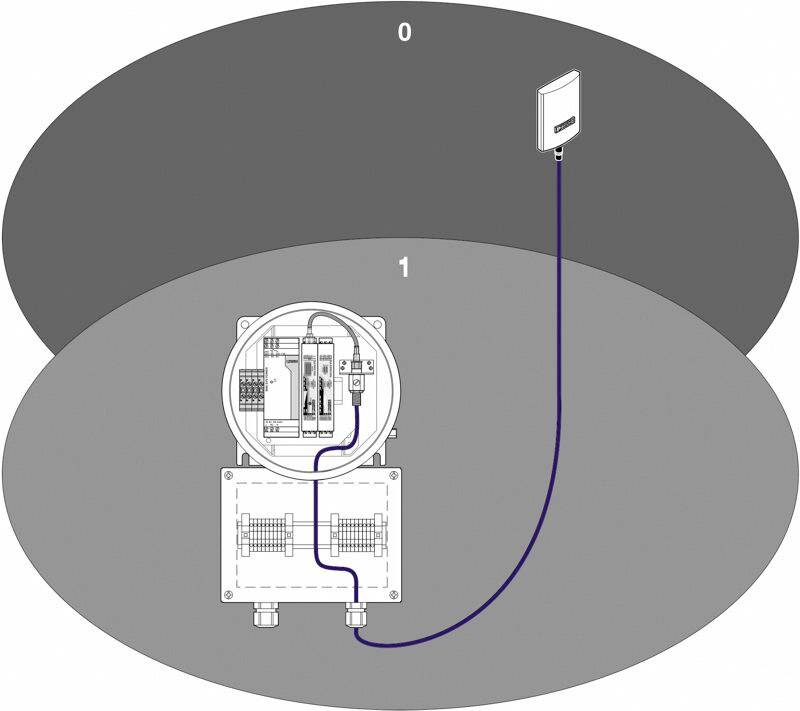

Egy hálózatba kapcsolt eszköz diagramja: Egy eszköz egy kábellel egy érzékelőhöz csatlakozik. A háttér két részre van osztva '0' és '1' területekre.

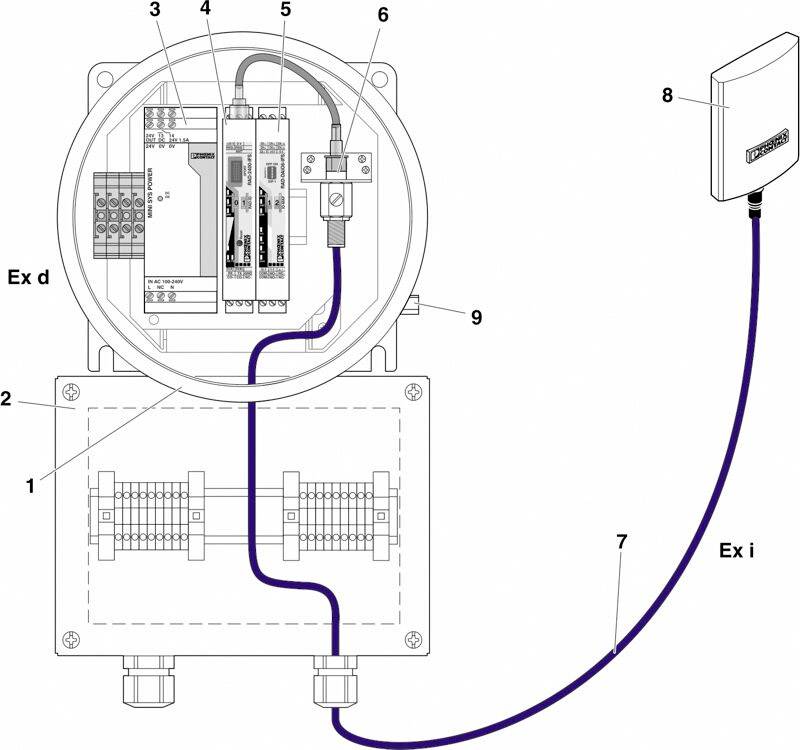

'Egy Ex d-ház diagramja, amely egy kábelkapcsolaton keresztül egy Ex i-eszközhöz csatlakozik. Az alkatrészek számozva és felcímkézve vannak.'

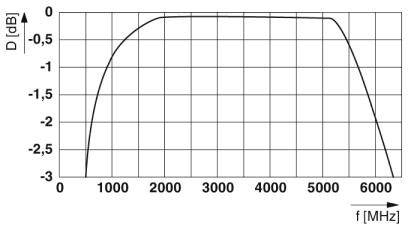

A frekvenciamenet diagramja közel sík görbét mutat 500 MHz és 5000 MHz között, a végeken pedig emelkedéssel és eséssel.

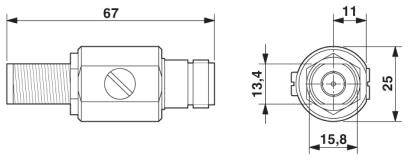

Műszaki rajz egy mechanikai alkatrészről méretekkel: hosszúság 67 mm, átmérő 13,4 mm, szélesség 15,8 mm.

1/9

Hasonló kivitel

Phoenix Contact

Adatlap (PDF)

European union

Szállítás: 10. 26. H.

Szám

db

Összesen (81 882 Ft / Darab)

81 882 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP65
Környezeti hőmérséklet (működés): -40 ° C ... 75 °C
Impedancia: 50 Ω
Csatlakozás típusa: N (nő) / N (nő)
Pi bemeneti teljesítmény: ≤ 2 W
Maximális hibafeszültség Um: 253 V AC / DC
Maximális kapacitás: 5,64 pF
Vizsgálati feszültség: 2,1 kV AC (50 Hz / 2 s)
Ház anyaga: nikkelezett sárgaréz
Anyag ház felülete: nikkel
Belső vezető anyag: CuZn
Anyag belső vezetőfelülete: arany
Szigetelő test anyaga: PTFE
Tömítés anyaga: szilikon
Rugóval érintkező anyag: CuSn
Anyag érintkezési felület: Au

Termék típus: Antennarúd

Gyártói szám: BAR-ANT-N-N-EX

Gyártói szám: 2702198

UKCA: Igen

Dokumentumok és letöltések

Adatlap

European union

Adatlap 2209816 Phoenix Contact 2702198 Antennarúd

Adatlap 2209816 Phoenix Contact 2702198 Antennarúd

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209816 Phoenix Contact 2702198 Antennarúd

Leírás

Nemzetközi jóváhagyások (ATEX, IECEx). Szabványos antennák használata a 0., 1. és 2. zóna Ex területén.
