Phoenix Contact 2702863 RAD-2400-IFS-JP SPS rádiójel modul vásárlása

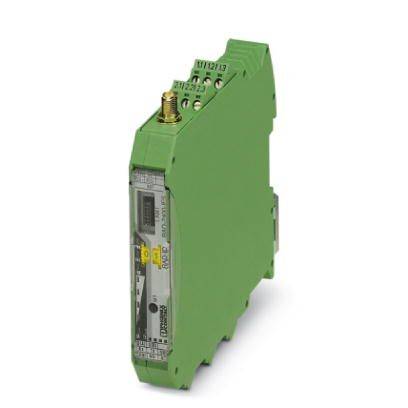

Egy zöld, téglalapú elektronikus eszköz, amelynek tetején több csatlakozó található. Ipari jelfeldolgozásra szolgál.

Hasonló kivitel

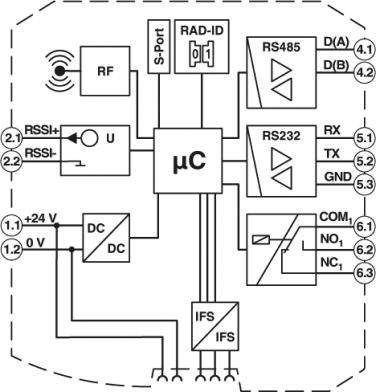

Elektronikus kapcsolási rajz, amely RF-, RS485- és RS232-kapcsolatokat, mikroprocesszort és különböző csatlakozókat tartalmaz.

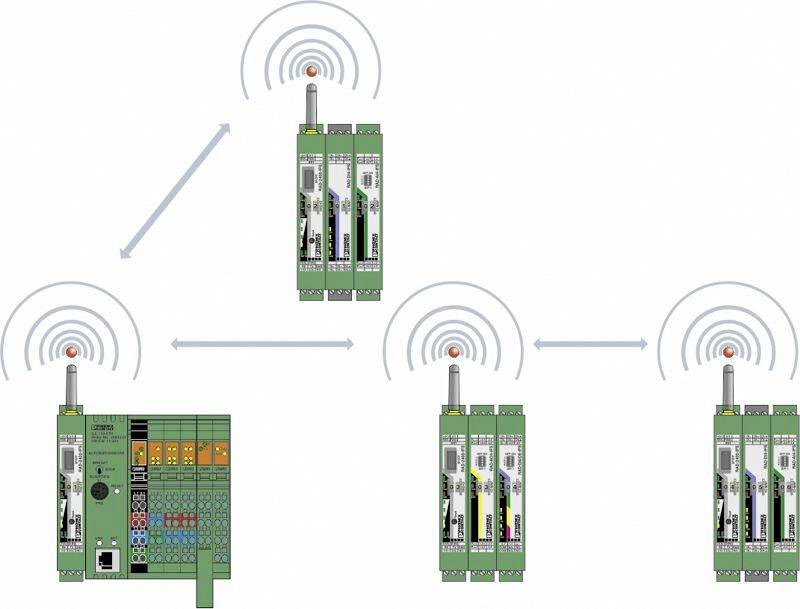

A kép egy négy zöld modulból álló hálózatot mutat, amelyek vezeték nélkül kapcsolódnak egymáshoz. A nyilak jobbra fent kezdődnek.

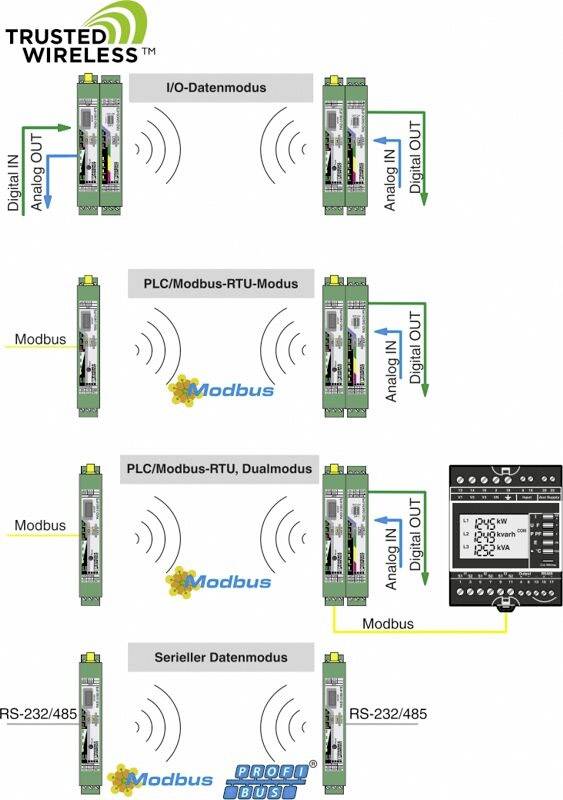

'Egy Modbus és PROFIBUS kommunikációs rendszer ábrázolása digitális és analóg be-/kimenetek megjelenítésével.'

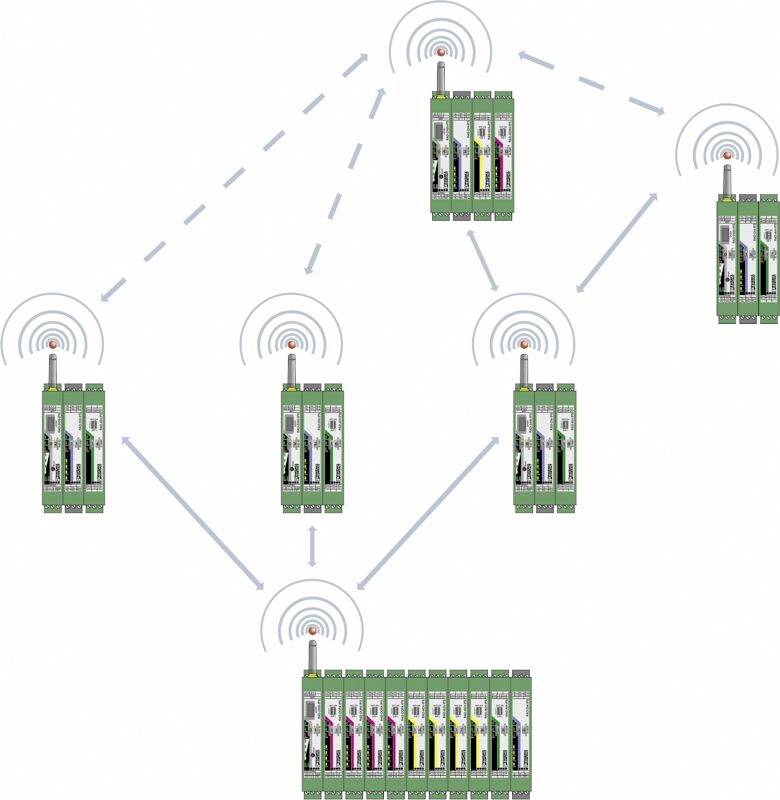

Egy diagram egy vezeték nélküli kommunikációs hálózatot mutat, amelyben több zöld eszköz rádióhullámok segítségével van összekötve.

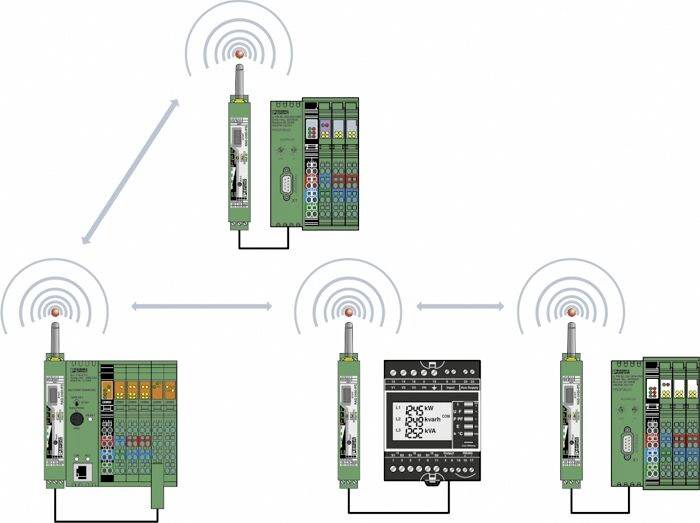

Egy blokkvázlat öt elektronikai modult mutat, amelyek vezeték nélkül kommunikálnak egymással, hullámvonalakkal ábrázolva.

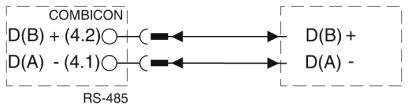

A diagram bemutatja az RS-485-kapcsolatot COMBICON-csatlakozóval. D(B)+ átvezetése (4.2)-ről D(B)+-ra, és D(A)- átvezetése (4.1)-ről D(A)--ra.

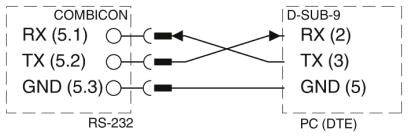

A kapcsolási rajz egy RS-232 bekötést mutat a COMBICON és a D-SUB-9 között: RX (5.1 a 2-re), TX (5.2 a 3-ra), GND (5.3 az 5-re).

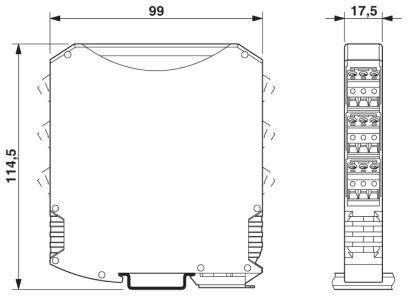

Műszaki rajz egy elektronikus eszközről méretekkel: szélesség 99 mm, magasság 114,5 mm, mélység 17,5 mm. Elölnézet és oldalnézet.

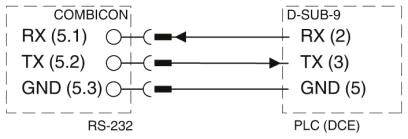

A diagram mutatja a COMBICON RS-232 és a D-SUB-9 PLC közötti csatlakozást. Az RX, TX és GND PIN-ek nyilakkal vannak összekötve.

1/10

Hasonló kivitel

Adatlap (PDF)

Szállítás: 12. 3. Cs.

Szám

Összesen (181 094 Ft / Darab)

181 094 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +85 ° C
Túlfeszültség kategória: II
Ház anyaga: PA 6.6-FR
Tápfeszültség-tartomány: 19,2 V / DC - 30,5 V / DC
Antenna csatlakozás: RSMA (nő)
Frekvencia: 2400 MHz
Frekvenciatartomány: 2.4002 GHz / 2.4785 GHz
Csatornacsoportok száma: 8
Csatornák száma csoportonként: 55
Csatornatávolság: 1,3 MHz
Vezető keresztmetszete: 0,2 mm² - 2,5 mm²
Vezető keresztmetszete AWG: 24 - 14
Csupaszolási hossz: 7 mm
Meghúzási nyomaték: 0,6 Nm
Csavarmenet: M3

Gyártói szám: RAD-2400-IFS-JP

Termék típus: SPS rádiójel modul

Áramfelvét: 6 A

Gyártói szám: 2702863

Kivitel: Csavaros csatlakozó

Méret: (H x Sz x Ma) 114.5 x 17.5 x 116 mm

Üzemi hőmérséklet: -40 °C (min)

Üzemi hőmérséklet (min.): -40 °C

Szélesség: 17.5 mm

Magasság: 116 mm

Hossz: 114.5 mm

Csatlakozók: RS-232, RS-485, konfigurációs interfész

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -40 °C

Dokumentumok és letöltések

Adatlap

Adatlap 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS rádiójel modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP SPS rádiójel modul

Leírás

Royalty Free 2.4 GHz-es frekvenciasáv. A rádió interfész állítható adatsebességének köszönhetően több kilométer távolságra van. Gyors és egyszerű üzembe helyezés programozás nélkül. Nagy megbízhatóság a Trusted Wireless 2.0 technológiának köszönhetően (AES titkosítás, frekvenciaugrás és együttélés menedzsment). Mesh hálózatok akár 250 résztvevőig. Integrált RS-232 / RS-485 interfész. Modulárisan bővíthető akár 32 I / O bővítő modullal. Bővített hőmérsékleti tartomány -40 ° C ... +70 ° C

Ez a szöveg gépi fordítással készült.
