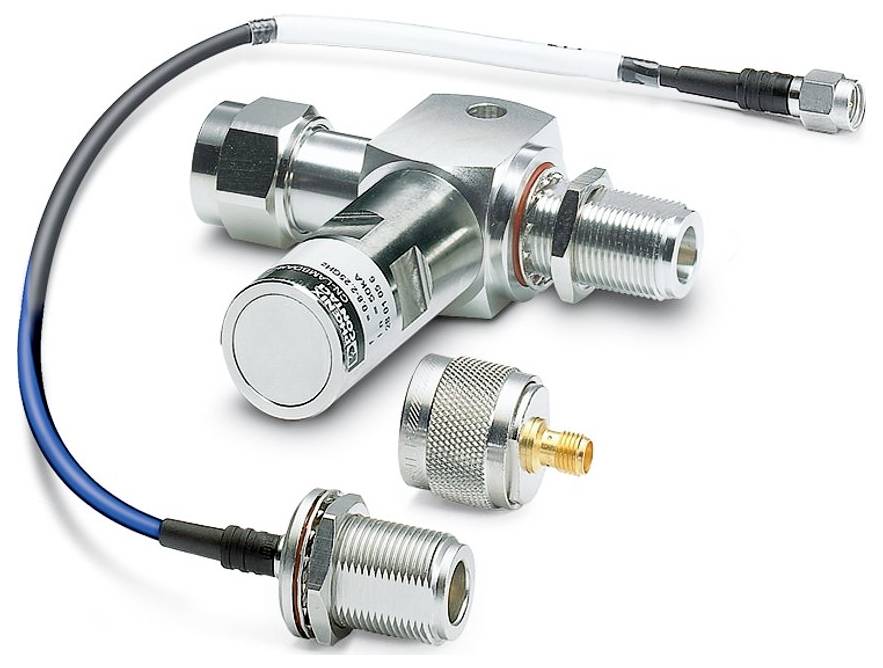

Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Túlfeszültség ellen védő készülék 6 kA darab 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (74 008 Ft / Darab)
74 008 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- IEC tesztosztály: C2; C3; D1
- Kialakítás: Köztes dugó
- Pólusok száma: 2
- Túlfeszültség-védelem hibaüzenete: nincs
- Csatlakozás: csavaros csatlakozóval
- Meghúzási nyomaték: 1,5 Nm
- Szélesség: 84,8 mm
- Magasság: 25 mm
- Mélység: 81,5 mm
- Szín: nikkel színű
- Ház anyaga: HPb59-1
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Hatásirány: Vezeték-árnyékolás/Földelés
- Névleges áram: 2 A (25 °C)
- Teljes kisülési áram IÖssz (8/20) µs: 6 kA
- Kimeneti feszültséghatár 1 kV/µs (vezeték-föld) esetén statikus: ≤ 1 V
- Védelmi szint Fel (ér-föld): ≤ 5 V (C1 - 1 kV / 500 A); ≤ 25 V (C2 - 10 kV / 5 kA); ≤ 15 V (6 kV / 3 kA)
- Túlfeszültség-állóság (vezeték-föld): C2 - 10 kV / 5 kA; D1 - 1 kA
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP55
- Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
- Tengerszint feletti magasság: ≤ 2000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009
- Szerelési mód: Csatlakozásspecifikus dugaszolható csatlakozás
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 6 kA
- Beszúrási veszteség aE, aszimmetrikus: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
- Burkolat felületének anyaga: Cu-Sn-Zn
- Érintkező felület anyaga: Au
- Szigetelő test anyaga: PTFE
- Rugóérintkező anyaga: QSn6.5-0.1
- Névleges kisülési lökőáram In (8/20) µs (vezető-árnyékolás): 6 kA
- Frekvenciatartomány: 0,8 GHz ... 2,25 GHz
- Állóhullám-arány (VSWR) az 50 Ω-os rendszerben: ≤ 1,20 (0,8 GHz ... 2,25 GHz); ≤1,10 (1,7 GHz... 2,1 GHz)
- Megengedett RF teljesítmény (Pmax) VSWR=xx esetén (50 ohmos rendszer): ≤ 110 W (VSWR = 1,0 / 40 °C); ≤ 60 W (VSWR = 1,0 / 70 °C)
- Kimeneti feszültséghatár 1 kV/µs (vezeték-árnyékolás) esetén statikus: ≤ 1 V
- Túlfeszültség-állóság (védőér): C2 - 10 kV/5 kA; D1 - 1 kA
- PE csatlakozás: PE csatlakozás
- Impulzus kisülési áram Iimp (10/350) µs (vezető-árnyékolás): 1 kA
- Termék típus
Túlfeszültség ellen védő készülék
- Levezető áram
6 kA
- Kivitel
Köztes dugalj
IP55
- Gyártói szám
2800491
- Méret
(Sz x Ma x Mé) 84.8 x 25 x 81.5 mm
- Szélesség
84.8 mm
- Magasság
25 mm
- Mélység
81.5 mm
- Tartalom
1 db
- Csomagolás
darab
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Túlfeszültség ellen védő készülék 6 kA darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579450 Phoenix Contact 2800491 CSMA-LAMBDA/4-2.0-BS-SET Túlfeszültség ellen védő készülék 6 kA darab 1 db
Leírás
Lambda/4 technológiával ellátott köztes csatlakozók koaxiális jelinterfészek túlfeszültség-védelmére. Csatlakozás: SMA csatlakozók, apa-nő
