Name: Phoenix Contact 2807968 CT 10-2PE/FSR-24 Túlfeszültségvédő dugó darab 1 db
Brand: Phoenix Contact
SKU: 3579483
Availability: SoldOut

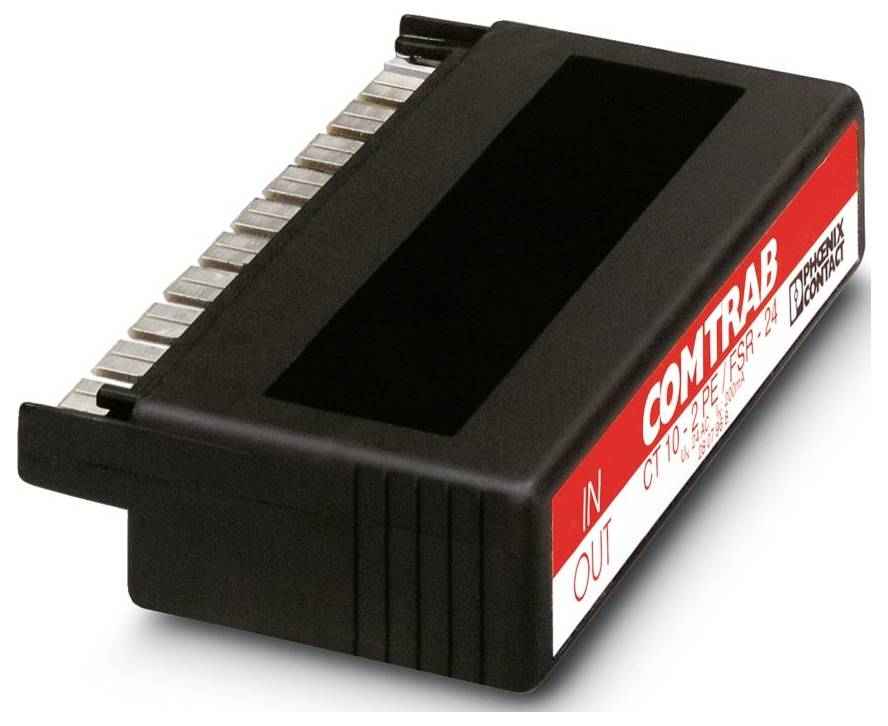

Egy fekete Comtrabb komponens 'IN' és 'OUT' felirattal, oldalt fémcsatlakozókkal, elektronikus vagy ipari alkalmazásokhoz használható.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (256 990 Ft / Darab)

256 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: COMTRAB
IEC tesztosztály: C1; C2; C3; D1
Kialakítás: LSA-PLUS modul
Túlfeszültség-védelem hibaüzenete: nincs
Névleges feszültség UN: 24 V DC
Csatlakozás típusa: Dugaszolható, kompatibilis a COMTRAB-TERMIBLOCK és LSA-Plus leválasztó- és kapcsolólécekkel
Szélesség: 111 mm
Magasság: 22 mm
Mélység: 68,5 mm
Színe: Fekete, RAL 9005
Gyúlékonysági osztály az UL 94 szerint: V0
Ház anyaga: PBT
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Hatásirány: Vonal-Vonal és Vonal-Föld Föld
Maximális folyamatos feszültség UC: 40 V DC; 28 V AC
Névleges áram: 200 mA (25 °C)
Üzemi áram IC UC-n: ≤ 5 µA (tól)
Védővezető áram IPE: ≤ 1 µA (útvonalanként)
Teljes kisülési áram IÖssz (8/20) µs: 10 kA
Kimeneti feszültséghatár 1 kV/µs (vezeték-föld) esetén statikus: ≤ 650 V
Maradékfeszültség In-nél (vezeték-vezeték): ≤ 55 V
Kapacitás (vezeték-vezeték): 1,1 nF (f=1 MHz / VR= 0V)
Kapacitás (vezeték-föld): 1 pF (tipikus)
Ellenállás útvonalanként: 10 Ω ±10%
Maximális szükséges biztosítékérték: 200 mA
Túlfeszültség-állóság (vezeték-föld): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 75 °C
Szabványok/előírások: IEC 61643-21
Megjegyzés: 2000
Szerelési mód: CT-TERMIBLOCK és LSA-PLUS elválasztóra
Vezetékpárok száma modulonként: 10
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
Kimeneti feszültséghatár 1 kV/µs (vezeték-föld) tüske esetén: ≤ 650 V
Válaszidő tA (vezeték-föld): ≤ 100 ns
Légrés és kúszóáramút: Légrés és kúszóáramút
Névleges kisülési lökőáram In (8/20) µs (vezeték-vezeték): 5 kA
Válaszidő tA (vezeték-vezeték): ≤ 1 ns
Beszúrási veszteség aE, szim.: 1,5 dB (tipikusan 2 MHz-ig / 50 Ω); 0,6 dB (tipikusan 1 MHz-ig / 150 Ω); 0,2 dB (tipikusan 100 kHz-ig / 600 Ω)
Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben: 4 MHz (tipikus)
Túlfeszültség-állóság (vezetéktől vezetékig): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Határfrekvencia fg (3 dB), szimmetrikus az 50 Ω-os rendszerben: 7 MHz (tipikus)
Maximális kisülési áram Imax (8/20) µs (vezeték-vezeték): 5 kA
Maximális kisülési áram Imax (8/20) µs (vezeték-föld): 5 kA
Kimeneti feszültséghatár 1 kV/µs (vezeték-vezeték) tüskénél: ≤ 95 V
Kimeneti feszültséghatár 1 kV/µs (vezeték-vezeték) esetén statikus: ≤ 60 V
Szabványspecifikáció Informatika: Szabványspecifikáció Informatika
A túlfeszültség-levezetők a CHECKMASTER szoftverrel tesztelhetők a következő verziótól: SW-Rev. 1.00
Határfrekvencia fg (3 dB), szimmetrikus a 600 Ω-os rendszerben: 900 kHz (tipikus)

Termék típus: Túlfeszültségvédő dugó

Névleges feszültség: 24 V/DC

Kivitel: LSA-PLUS modul

: IP20

Gyártói szám: 2807968

Méret: (Sz x Ma x Mé) 111 x 22 x 68.5 mm

Szélesség: 111 mm

Magasság: 22 mm

Mélység: 68.5 mm

Tartalom: 1 db

Csomagolás: darab

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Phoenix Contact 1088564 CLT-10P/2-VF-230V-I-P Túlfeszültségvédő dugó 6 kA darab 1 db

Rendelési szám:3563560

Szállítás: 11. 10. [K.]

93 dbConrad Electronic

230 V/AC

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Túlfeszültségvédő dugó 1 db

Rendelési szám:3563550

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

230 V/AC

Min.: 1

Többszörös: 1

99 990 Ft^*

Phoenix Contact 1088569 CLT-10P/2-2-12V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563566

Szállítás: 11. 10. [K.]

52 dbConrad Electronic

12 V/DC

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088570 CLT-10P/2-2-24V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563573

Szállítás: 11. 10. [K.]

44 dbConrad Electronic

24 V/DC

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Rendelési szám:3563584

Szállítás: 11. 10. [K.]

19 dbConrad Electronic

60 V/DC

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 1180140 F-EV 12-P Túlfeszültségvédő dugó 20 kA 1 db

Rendelési szám:3565634

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

24 990 Ft^*

Phoenix Contact 1180142 VAL-EV 280-P Túlfeszültségvédő dugó 1 db

Rendelési szám:3565679

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

26 990 Ft^*

Phoenix Contact 1180147 F-EV-T1/T2 50-P Túlfeszültségvédő dugó 50 kA önálló 1 db

Rendelési szám:3565648

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

34 990 Ft^*

Phoenix Contact 1180148 VAL-EV-T1/T2 264/12.5-P Túlfeszültségvédő dugó 12.5 kA 1 db

Rendelési szám:3565655

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 1019121 VAL-MS 1000DC-PV-ST/4 Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berendezés 40 kA 4 db

Rendelési szám:3561792

Nem elérhető

Conrad Electronic

1170 V/DC

Min.: 1

Többszörös: 1

95 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Túlfeszültségvédő dugó darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579483 Phoenix Contact 2807968 CT 10-2PE/FSR-24 Túlfeszültségvédő dugó darab 1 db

Leírás

LSA-PLUS csatlakozó (COMTRAB CT 10) durva/finom túlfeszültség-védelemmel és leválasztó ellenállással 10 földpotenciálmentesen működtetett jeláramkörhöz. Névleges feszültség: 24 V DC. Verzió: 10 sodrott érpár

Ez a szöveg gépi fordítással készült.
