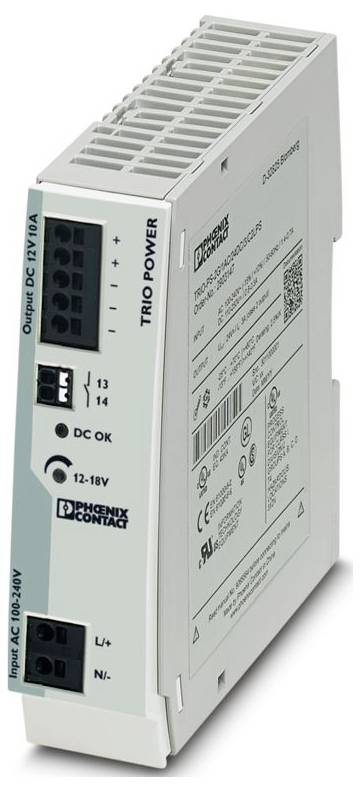

Phoenix Contact 2903158 Tápfeszültség 12 V/DC 10 A 254.7 VA Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (54 323 Ft / Darab)
54 323 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: TRIO POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 35 mm
- Magasság: 130 mm
- Mélység: 115 mm
- Szín: zöld
- Tok anyaga: PC
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-6-3
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Szennyezettségi osztály: 2
- Rezgés (működés):< 15 Hz, amplitúdó ±2,5 mm (az IEC 60068-2-6 szabvány szerint); 15 Hz ... 150 Hz, 4 g, 90 perc.
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,2 mm²
- Hajlékony vezető keresztmetszete max.: 1,5 mm²
- Merev vezető keresztmetszete min.: 0,2 mm²
- Merev vezető keresztmetszete max.: 1,5 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
- Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
- Védelmi osztály: II (zárt kapcsolószekrényben)
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 122 V DC ... 250 V / DC
- Bemeneti feszültségtartomány: 122 V DC ... 275 V/DC
- Maximális feszültségtűrés: ≤ 300 V AC 15 s
- Bekapcsolási áram: ≤ 30 A (tipikus)
- Bekapcsolási áram integrálja (I2t):< 1,5 A2s
- Bekapcsolási áramkorlátozás: tipikusan 30 A (1 ms után)
- Hálózatkimaradás áthidalási ideje:> 100 ms (230 V AC)
- Áramfelvétel: 1,4 A (122 V DC); 0,6 A (250 V DC)
- Névleges energiafogyasztás: 254,7 VA
- Tipikus bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 6,3 A gyors működésű (belső (készülékvédelem))
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K jellemzők)
- Hatékonyság: tipikusan 87,5% (120 V AC); tipikusan 88,7% (230 V AC)
- Kimeneti jellemzők: U/I dinamikus terhelési tartalékkal
- Névleges kimeneti feszültség: 12 V DC ±1%
- Kimeneti feszültség beállítási tartomány (USet): 12 V DC ... 18 V egyenáram (> 12 V DC, teljesítményállandó korlátozott)
- Névleges kimeneti áram (IN): 10 A
- Dinamikus erősítés (IDyn.Boost): 15 A (5 s)
- Visszatáplálási ellenállás:< 25 V
- Kimeneti túlfeszültség-védelem (OVP): ≤ 22 V DC
- Maradék hullámzás:< 50 mVSS (névleges értékeken)
- Emelkedési idő: ≤ 10 ms (UOUT (10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 1 W (230 V)
- Maximális teljesítményveszteség névleges terhelésnél:< 15 W (230 V)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Bemenet: 3 kV (4-es teszterősségi szint - szimmetrikus); 6 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 1 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED; Potenciálmentes jelzőérintkező
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 3 kV AC (típusvizsgálat); 1,5 kV AC (egységvizsgálat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> (25 °C);> 1 700 000 óra (40 °C); 60 °C
- Telepítési méret: Telepítési méret
- Szerelési utasítások: egymásra helyezhető: vízszintesen 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), függőlegesen 50 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Kapucni anyaga: Polikarbonát
- Üzemi magasság: ≤ 5000 m (> 2000 m, teljesítménycsökkenés: 10%/1000 m)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 6 kV (3-as teszt súlyossági szint)
- Légkisülés: 8 kV (3. teszt súlyossági szint)
- Megjegyzés: A. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 10 V/m (teszt súlyossági szintje 3)
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Feszültség: 230 V AC
- Feszültségesések: Feszültségesések
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- Környezeti hőmérséklet (indítási típus tesztelve): -25 °C
- Vasúti alkalmazások: EN 50121-4
- Váltóáramú működés: Váltóáramú működés
- Hálózat típusa: Csillaghálózat
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz ±10%
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Teljesítménytényező (cos phi): 0,53
- Szivárgási áram a PE-hez:< 0,25 mA
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 1% (statikus terheléseloszlás 10% ... 90%);< 3% (a terhelés dinamikus változása 10% ... 90%, 10 Hz);< 0,1% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 120 W; 180 W (5 s)
- Vezeték keresztmetszete AWG min: 24
- Maximális vezetőkeresztmetszet AWG: 16
- Beépítési távolság jobbra/balra: 0 mm / 0 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 62368-1 (SELV)
- Szabvány – Extra alacsony védőfeszültség: IEC 62368-1 (SELV) és EN 60204-1 (PELV)
- Szabvány - Biztonságos elválasztás: DIN VDE 0100-410
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16 (csak légrés és kúszóáramút)
- UL jóváhagyások: UL által jegyzett UL 508; UL/C-UL által elismert UL 60950-1
- Ház anyaga: Polikarbonát
- Interferencia kibocsátás: Interferencia kibocsátás
- Bemeneti feszültségtartomány AC: 85 V AC ... 264 V AC
- Kiterjesztett bemeneti feszültségtartomány működés közben:> 106 V AC
- Lekapcsolási feszültség: 105 V DC
- Jel: DC OK: Jel: DC OK
- Maximális kapcsolási feszültség: 30 V AC/DC
- Folyamatos terhelési áram: 100 mA
- Jelkimenet: LED állapotjelző: Jelkimenet: LED állapotjelző
- Jelzés megnevezése: DC OK
- Állapotjelző: "DC OK" LED
- SIL az IEC 61508 szabvány szerint: 0
- Bemenet/Kimenet: aszimmetrikus
- Rádióinterferencia-feszültség az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipari és lakossági
- Rádiózavar-sugárzás az EN 55011 szabvány szerint: EN 55011 (EN 55022) B osztály Alkalmazási terület: Ipar és lakossági környezet
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
85 V/AC
122 V/DC
- Bemeneti feszültség (max.)
264 V/AC
275 V/DC
- Kimeneti áram (max.)
10 A
- Kimenő áram (max.) kerekítve
10 A
254.7 VA
- Fázisok
1
- Kimeneti feszültség (nom.)
12 V/DC
- Csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 115 x 35 x 130 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
2903158
- Tartalom
1 db
- Szélesség
35 mm
- Magasság
130 mm
- Hossz
115 mm
IP20
- Gyártói szám
TRIO-PS-2G/1AC/12DC/10
- Mélység
115 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579698 Phoenix Contact 2903158 Tápfeszültség 12 V/DC 10 A 254.7 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579698 Phoenix Contact 2903158 Tápfeszültség 12 V/DC 10 A 254.7 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
TRIO POWER primer kapcsolóüzemű tápegység push-in csatlakozóval, DIN sínre szerelhető, bemenet: 1 fázisú, kimenet: 12 V DC / 10 A
