Phoenix Contact 2904597 Kalapsínes tápegység 24 V 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

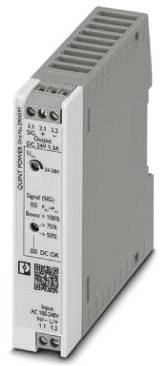

Egy szürke, téglalap alakú elektronikus eszköz több csatlakozóval és felirattal, valószínűleg egy ipari komponens.

Hasonló kivitel

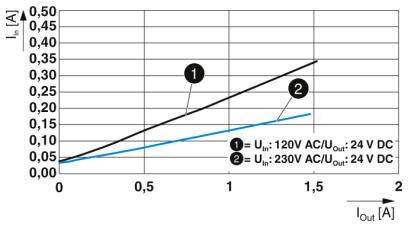

Diagram két vonallal, amely az kimeneti áram (Iout) és a bemeneti áram (In) közötti kapcsolatot mutatja. 1. vonal: 'Uin: 120V AC/Uout: 24V DC', 2. vonal: 'Uin: 230V AC/Uout: 24V DC'.

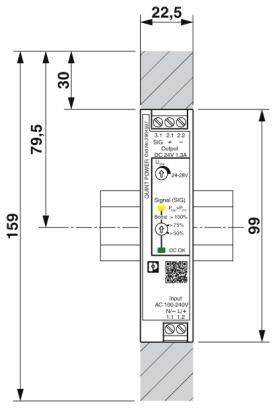

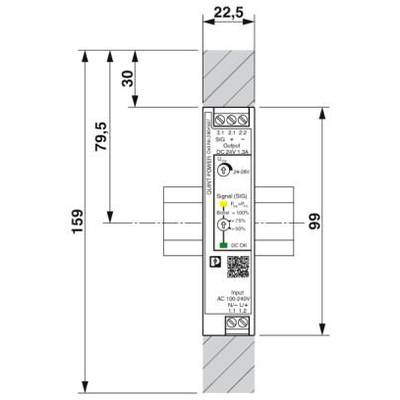

Az ábra egy keskeny, függőleges műszaki eszközt mutat méretjelöléssel. Csatlakozókkal és jelzőfényekkel (LED-ekkel) van ellátva.

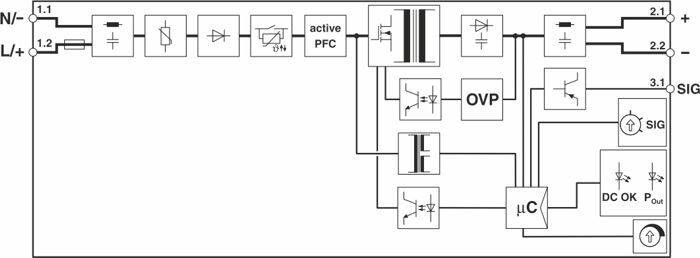

'Egy aktív teljesítménytényező-korrekciós, túlfeszültségvédelmi és mikroprocesszoros áramellátó rendszer kapcsolási rajza.'

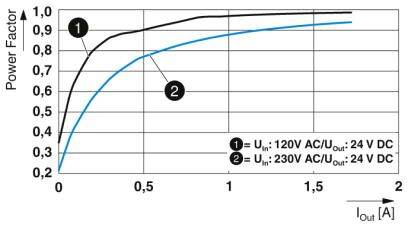

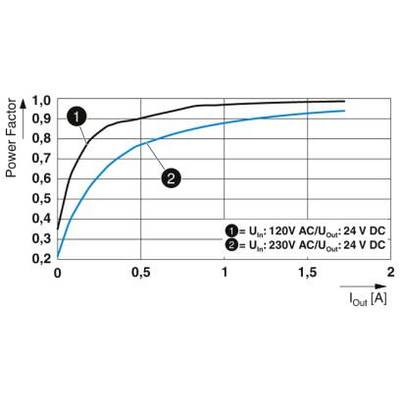

A diagram a teljesítménytényezőt mutatja az kimeneti áram függvényében. Két görbe: 120V AC, 230V AC. A teljesítménytényező magasabb áramnál növekszik.

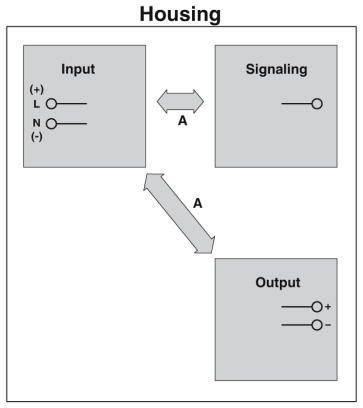

Elektromos kapcsolási rajz: Bal felső sarokban Bemenet (+), L, N, (-); jobb felső sarokban Jelzés; alsó részen Kimenet (+), (-). Összekötő nyilak az egységek között.

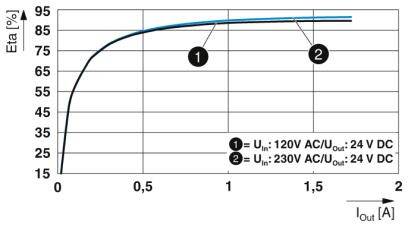

A diagram egy átalakító hatásfok-görbéjét mutatja. Két görbe: (1) Bemenet: 120V AC, Kimenet: 24V DC; (2) Bemenet: 230V AC, Kimenet: 24V DC. X-tengely: Kimeneti áram I_out[A], Y-tengely: Eta[%].

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 19. H.

Szám

Összesen (33 063 Ft / Darab)

33 063 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Dielektromos szilárdság: 300 V / AC 30 s
Csupaszolási hossz: 8 mm
Áramfelvétel: 0,46 A (100 V / AC), 0,37 A (120 V / AC), 0,2 A (230 V / AC), 0,2 A (240 V / AC)
Névleges energiafogyasztás: 37 VA

Kivitel: Szerelősínre szerelés

Bemeneti feszültség (névleges): 100-240 V/AC

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V / AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 1.3 A

Kimenő áram (max.) kerekítve: 1.3 A

: 30 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 24 V

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 90 x 22.5 x 99 mm

Súly: 0.188 kg

Kimeneti feszültség (max.): 24 V/DC

Kimeneti feszültség (min.): 24 V

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904597

Tartalom: 1 db

MTBF: 1904000 óra

Tápegység jellemzők: stabilizált
Szabályozható kimeneti feszültség

Szélesség: 22.5 mm

Magasság: 99 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/1.3/SC

Hatékonysági fok: 90.7 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség (nom.)

Kimeneti feszültség

Kimenet típus (tápegység)

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904597 Kalapsínes tápegység 24 V 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

Jelenlegi termék

30 W

Csavaros csatlakozó

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

1.3 A

100 V/AC

Phoenix Contact 2904605 Kalapsínes tápegység 12 V/DC 2.5 A 30 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

Beállítható

100 - 240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 24 V 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység Táp (standby) 0.3 W 48 V 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V

48 V/DC

Fix feszültségű

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység Táp (standby) 0.3 W 24 V 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V

24 V/DC

Fix feszültségű

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 12 V 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V

12 V/DC

Beállítható

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

Beállítható

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 12 V/DC 7.5 A 90 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

Beállítható

AC 100 V - 240 V; DC 140 V - 300 V

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

Beállítható

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 24 V 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2141025 Phoenix Contact 2904597 Kalapsínes tápegység 24 V 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141025 Phoenix Contact 2904597 Kalapsínes tápegység 24 V 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Indítson nehéz teherbírást dinamikus lendítéssel. A megelőző funkciófigyelés a kritikus működési állapotokat jeleníti meg, még mielőtt a hibák előfordulnának. Helymegtakarítás a vezérlőszekrényben a keskeny és lapos kialakításnak köszönhetően.

Ez a szöveg gépi fordítással készült.
