Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

'QUINT POWER' tápegység több kimenettel és feszültség- és jelzőkijelzéssel, AC 100-240V bemenet, DC 24V 3,5A kimenet.

Hasonló kivitel

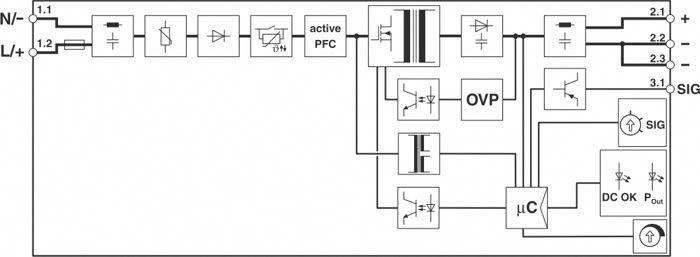

'Egy aktív teljesítménytényező-korrekciót (PFC), túlfeszültség-védelmet (OVP) és mikrovezérlőt (µC) tartalmazó tápegység elvi blokkvázlata.'

A diagram mutatja az áramerősségi jelleggörbéket 'I_be [A]' és 'I_ki [A]' között két feszültség esetén: 1) 120V 'AC/U_ki: 24V egyenáram'; 2) 230V 'AC/U_ki: 24V egyenáram'. A 2. vonal meredekebb lejtést mutat.

Egy tápegység sematikus ábrázolása aktív teljesítménytényező-korrekcióval (PFC), túlfeszültségvédelemmel (OVP) és mikrovezérlővel (µC).

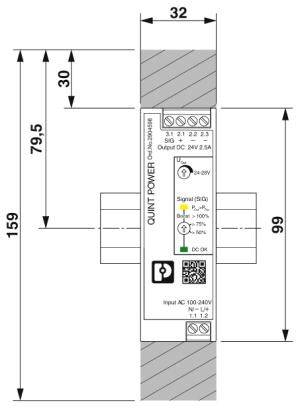

Egy tápegység kapcsolási rajza AC 100-240V bemenettel és DC 24V 2,5A kimenettel. Méret: 159mm x 99mm x 32mm.

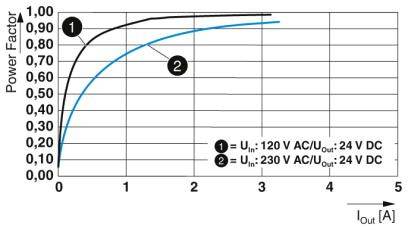

A Stromfaktor-diagram 120 V és 230 V bemeneti feszültség görbéit mutatja. Mindkettő gyorsan emelkedik kezdetben, majd 1-5 A között lelassul.

Rendszervázlat blokkokkal: Bemenet plusz/mínusz jellel, jelzés és kimenet. Nyilak mutatják a kapcsolatokat.

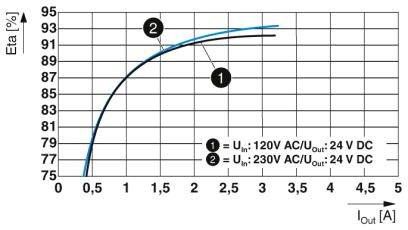

A diagram bemutatja két tápegység hatásfokgörbéit. A tengelyek: hatásfok (%) és kimeneti áram (A). A magasabb bemeneti váltakozófeszültség (230V) magasabb hatásfokot eredményez.

1/8

Hasonló kivitel

Adatlap (PDF)

Szállítás: 9. 21. H.

8 db

Szám

Összesen (29 913 Ft / Darab)

33 062,99 Ft

-10 %

29 913 Ft

ÁFA nélkül

Már csak 8 db érhető el

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 30 s
Csupaszolási hossz: 8 mm
Stromaufnahme: 0.85 A (100 V/AC), 0.7 A (120 V/AC), 0.39 A (230 V/AC), 0.37 A (240 V/AC)
Nennleistungsaufnahme: 71 VA

Kivitel: Tragschienenmontage

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 2.5 A

Kimenő áram (max.) kerekítve: 2.5 A

: 60 W

Fázisok: 1

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 90 x 32 x 99 mm

Súly: 0.244 kg

Kimeneti feszültség (max.): 24 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904598

Tartalom: 1 db

MTBF: 1347000 óra

Szélesség: 32 mm

Magasság: 99 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/2.5/SC

Hatékonysági fok: 92.6 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

Jelenlegi termék

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2140988 Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140988 Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Starten schwieriger Lasten durch dynamischen Boost. Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Platzeinsparung im Schaltschrank durch schmale und flache Bauform.

Ez a szöveg gépi fordítással készült.
