Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

Ipari elektronikai modul 'QUINT-DIODE' felirattal, csatlakozókkal és műszaki specifikációkkal az oldalán.

Hasonló kivitel

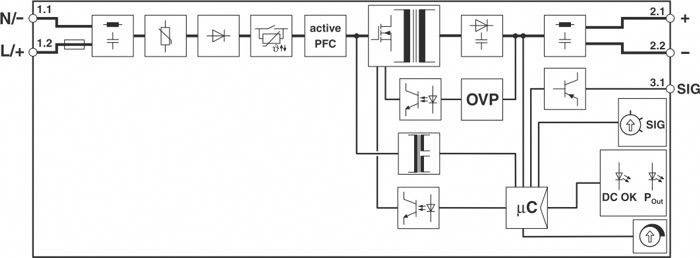

Kapcsolási rajz vázlatos ábrázolása áramellátó áramkörnek, amelynek elemei közé tartozik az egyenirányító, aktív teljesítménytényező-korrekció (PFC), túlfeszültség-védelem (OVP) és mikroprocesszor.

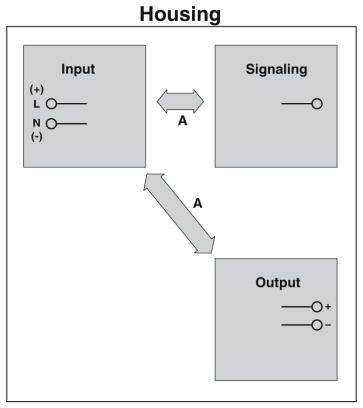

'A ház kapcsolási rajza: Bemenet plusz és mínusz pólusokkal, A jelátadási útvonal, Kimenet plusz és mínusz pólusokkal.'

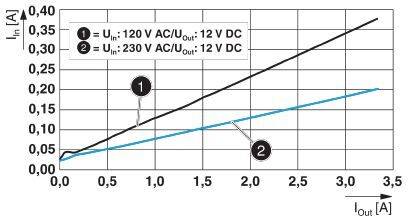

A diagram az In bemeneti áramot [A] ábrázolja az Iout kimeneti áram [A] ellen. Két vonal látható: Uin=120 V AC (meredekebb), Uin=230 V AC (laposabb).

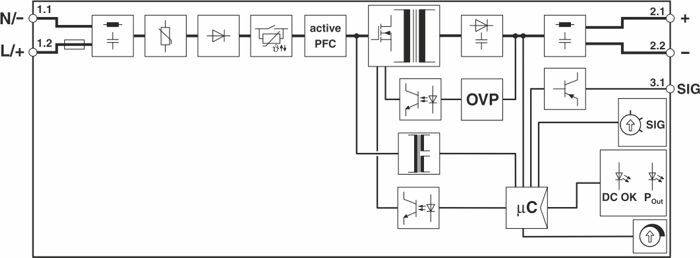

'Egy tápegység kapcsolási rajza aktív teljesítménytényező-korrekcióval (PFC), túlfeszültség-védelemmel (OVP) és mikrovezérlővel (µC) a jelző- és egyenáramú kimenet számára.'

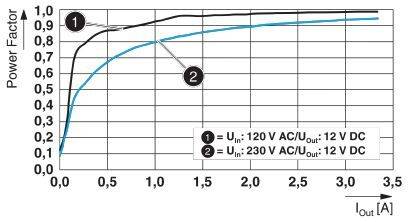

A diagram Power tényezőt mutat az áramkimeneti áramerősség függvényében. A 120 V és 230 V váltóáramú görbék közel nullánál kezdődnek, emelkednek, majd 0,9 és 1,0 között ellaposodnak.

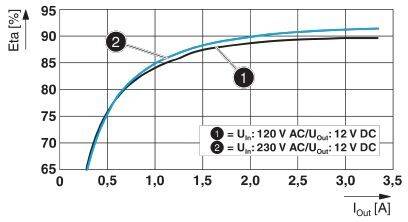

A diagram mutatja a hatásfokot (Eta) százalékban a Y-tengelyen és a kimeneti áramot (I_out) amperben az X-tengelyen. Két görbe összehasonlítása: 'U_be=120 V AC/U_ki=12 V DC' és 'U_be=230 V AC/U_ki=12 V DC'. A görbék közelítik a 90%-os hatásfokot.

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 2. P.

5 db

Szám

Összesen (29 913 Ft / Darab)

29 913 Ft

ÁFA nélkül

Már csak 5 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 10 mm
Stromaufnahme: 0.44 A (100 V/AC), 0.35 A (120 V/AC), 0.19 A (230 V/AC), 0.2 A (240 V/AC)
Nennleistungsaufnahme: 32.8 VA

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 12 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 2.5 A

Kimenő áram (max.) kerekítve: 2.5 A

: 30 W

Fázisok: 1

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 90 x 22.5 x 106 mm

Súly: 0.181 kg

Kimeneti feszültség (max.): 12 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904605

Tartalom: 1 db

MTBF: 1848000 óra

Szélesség: 22.5 mm

Magasság: 106 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/12DC/2.5/PT

Hatékonysági fok: 90.9 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

Jelenlegi termék

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2140951 Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140951 Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Primär getaktete Stromversorgung, QUINT POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 12 V DC / 2,5 A

Ez a szöveg gépi fordítással készült.
