Name: Phoenix Contact 2904607 Kalapsínes tápegység 12 V/DC 7.5 A 90 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés
Brand: Phoenix Contact
SKU: 2141026
Availability: BackOrder

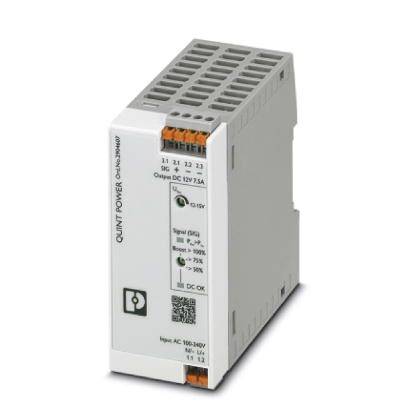

Egy fehér QUINT POWER tápegység, amelyen 'Output: DC 12V 75A' felirat látható. Tetején több bemeneti és kimeneti csatlakozóval rendelkezik.

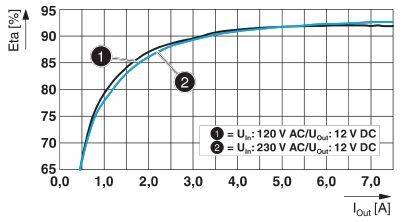

Egy hatásfokgörbe diagramja mutatja a teljesítményt két bemeneti feszültségnél: 120 V és 230 V AC 12 V DC-re történő átalakítását, magasabb hatásfokkal a 230 V-os tartományban.

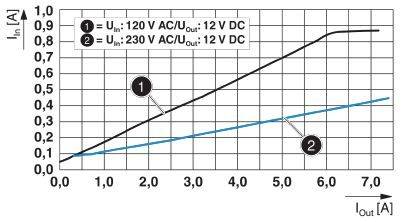

A diagram két feszültség esetén mutatja a bemeneti és kimeneti áram közötti kapcsolatot: (1) 120 V AC/12 V DC, (2) 230 V AC/12 V DC.

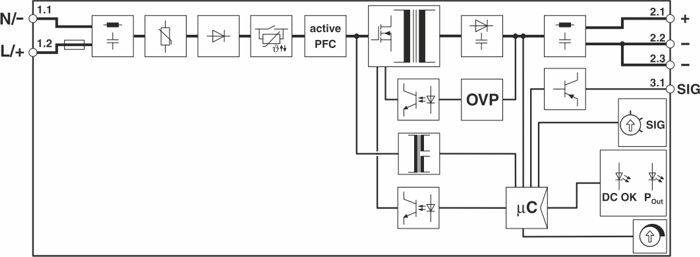

Blokkdiagram egy tápegységről: Bemenet, aktív teljesítménytényező-korrekció (PFC), túl-/alulfeszültség-védelem (OVP/UVP), mikrovezérlő (µC), és kimenetek.

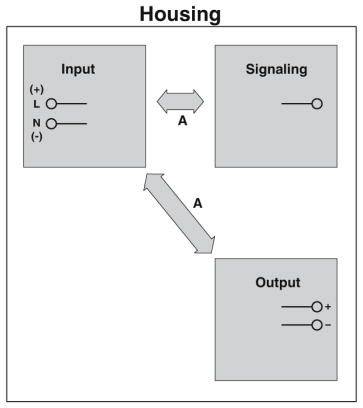

'Egy elektromos rendszer sematikus ábrázolása: Input, jelzés, output. A dupla nyilak kapcsolatokat mutatnak, A-val jelölve.'

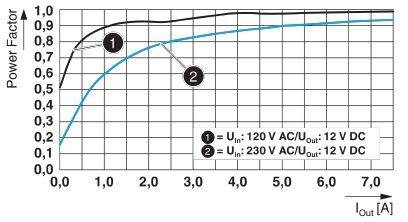

'Teljesítménytényező görbe diagramja: Bemutatja a teljesítménytényezőt a kimeneti áram függvényében két bemeneti váltakozófeszültség (120 V és 230 V) esetén.'

1/6

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (70 990 Ft / Darab)

70 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 10 mm
Stromaufnahme: 1 A (100 V/AC), 0.85 A (120 V/AC), 0.46 A (230 V/AC), 0.44 A (240 V/AC)
Nennleistungsaufnahme: 96.3 VA

Bemeneti feszültség (névleges): AC 100 V - 240 V; DC 140 V - 300 V

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 12 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 7.5 A

Kimenő áram (max.) kerekítve: 7.5 A

: 90 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 12 V/DC

Kimenetek száma: 1 x

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 90 x 45 x 106 mm

Súly: 0.3 kg

Kimeneti feszültség (max.): 12 V/DC

Kimeneti feszültség (min.): 12 V

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904607

Tartalom: 1 db

MTBF: 1221000 óra

Tápegység jellemzők: stabilizált

Szélesség: 45 mm

Magasság: 106 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/12DC/7.5/PT

Hatékonysági fok: 92.5 %

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Bemeneti feszültség (max.)

Bemeneti feszültség (min.)

Bemeneti feszültség (névleges)

Csatlakozó

Kimenet típus (tápegység)

Kimeneti feszültség

Kimeneti feszültség (nom.)

Kimenő áram (max.) kerekítve

Teljesítmény

Phoenix Contact 2904607 Kalapsínes tápegység 12 V/DC 7.5 A 90 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

Szállítás: 11. 13. [P.]

Conrad Electronic

Jelenlegi termék

240 V/AC

100 V/AC

AC 100 V - 240 V; DC 140 V - 300 V

Push-in kapocs

Beállítható

12 V/DC

7.5 A

90 W

Min.: 1

Többszörös: 1

70 990 Ft^*

Phoenix Contact 2320911 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2209722

Szállítás: 11. 13. [P.]

Conrad Electronic

264 V/AC

85 V/AC

100-240 V/AC

Dugaszolható csavaros csatlakozó

Beállítható

24 V/DC

24 V

10 A

240 W

Min.: 1

Többszörös: 1

178 990 Ft^*

Phoenix Contact 2902646 Kalapsínes tápegység 10 A 50 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225461

Szállítás: 11. 13. [P.]

Conrad Electronic

264 V/AC

85 V/AC

100-240 V/AC

Csavaros csatlakozó

5 V/DC

10 A

50 W

Min.: 1

Többszörös: 1

83 990 Ft^*

Phoenix Contact 2902994 Kalapsínes tápegység Táp (standby) 0.3 W 24 V 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225477

Szállítás: 11. 13. [P.]

Conrad Electronic

264 V/AC

85 V/AC

100-240 V/AC

Csavaros csatlakozó

Fix feszültségű

24 V/DC

24 V

3.75 A

90 W

Min.: 1

Többszörös: 1

38 990 Ft^*

Phoenix Contact 2902995 Kalapsínes tápegység Táp (standby) 0.3 W 48 V 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

Szállítás: 11. 13. [P.]

Conrad Electronic

264 V/AC

85 V/AC

100-240 V/AC

Csavaros csatlakozó

Fix feszültségű

48 V/DC

48 V

1.25 A

60 W

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 2903002 Kalapsínes tápegység Táp (standby) 0.3 W 15 V 6.67 A 100 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141057

Szállítás: 11. 13. [P.]

Conrad Electronic

264 V/AC

85 V/AC

100-240 V/AC

Csavaros csatlakozó

Fix feszültségű

15 V/DC

15 V

6.67 A

100 W

Min.: 1

Többszörös: 1

46 990 Ft^*

Phoenix Contact 2903144 Kalapsínes tápegység 24 V 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225478

Szállítás: 11. 13. [P.]

Conrad Electronic

240 V/AC

100 V/AC

100-240 V/AC

Push-in kapocs

Beállítható

24 V/DC

24 V

5 A

120 W

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 2903145 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225479

Szállítás: 11. 13. [P.]

Conrad Electronic

240 V/AC

100 V/AC

100-240 V/AC

Push-in kapocs

Beállítható

24 V/DC

24 V

10 A

240 W

Min.: 1

Többszörös: 1

117 990 Ft^*

Phoenix Contact 2903147 Kalapsínes tápegység 24 V 3 A 72 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225480

Szállítás: 11. 13. [P.]

Conrad Electronic

240 V/AC

100 V/AC

100-240 V/AC

Push-in kapocs

Beállítható

24 V/DC

24 V

3 A

72 W

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 2903156 Kalapsínes tápegység 40 A 960 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225481

Szállítás: 11. 13. [P.]

Conrad Electronic

500 V/AC

400 V/AC

400 - 500 V/AC

Push-in kapocs

Beállítható

24 V/DC

40 A

960 W

Min.: 1

Többszörös: 1

194 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2141026 Phoenix Contact 2904607 Kalapsínes tápegység 12 V/DC 7.5 A 90 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141026 Phoenix Contact 2904607 Kalapsínes tápegység 12 V/DC 7.5 A 90 W Kimenetek száma:1 x Tartalom, tartalmi egységek rendelés

Leírás

Primär getaktete Stromversorgung, QUINT POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 12 V DC / 7,5 A

Ez a szöveg gépi fordítással készült.

Tudnivalók

Leírás

Primär getaktete Stromversorgung, QUINT POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 12 V DC / 7,5 A

Ez a szöveg gépi fordítással készült.
