Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

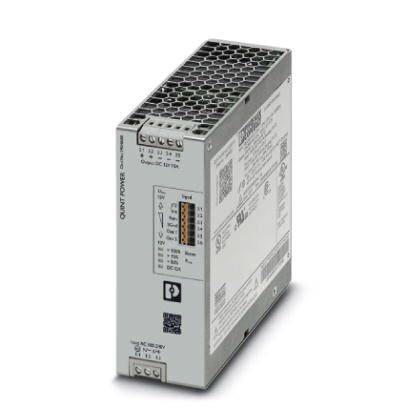

Egy szürke elektromos tápegység, amelyre műszaki specifikációk vannak nyomtatva. A gyártó adatai láthatók rajta.

Hasonló kivitel

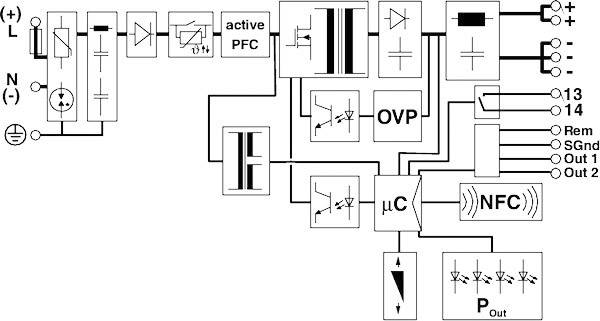

A kapcsolási rajz egy PFC-vel, OVP-vel, mikrovezérlővel és NFC-vel rendelkező tápegységet mutat. Csatlakozók: '+'/'-', 'Rem', 'SGnd', 'Out 1', 'Out 2'.

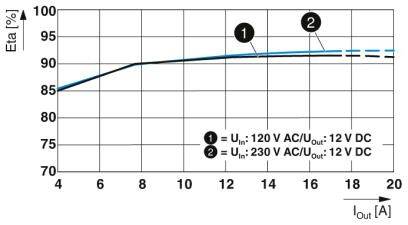

A diagram mutatja a hatásfokot (η) százalékban a kimeneti áram (I_out) amperben. Két görbe: 1) U_be=120 V AC, 2) U_be=230 V AC U_ki=12 V DC mellett. Növekvő trend.

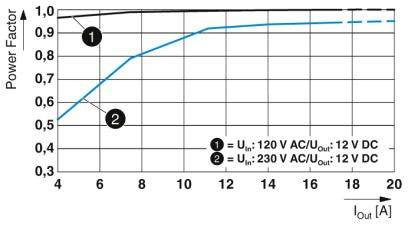

A diagram a teljesítménytényezőt (0,5-0,9) mutatja az kimeneti áram (I_out) függvényében (4-20 A). Két vonal: 1) U_be=120 V AC, 2) U_be=230 V AC.

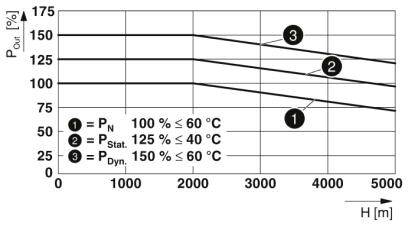

A diagram mutatja a 'PQm' értékeket százalékban a magasság méterben történő ábrázolásával. A vonalak P_N, P_Stat., P_Dyn. értékeket és hőmérsékleti feltételeket reprezentálnak.

Műszaki rajz egy téglalap alakú dobozról a következő méretekkel: szélesség 131 mm, 125 mm, 122 mm elöl; magasság 130 mm és 80 mm.

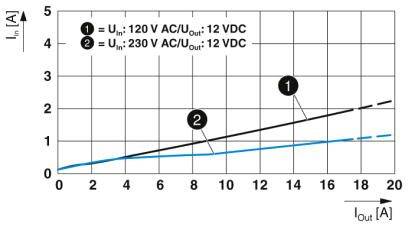

A diagram egy áramjellemző görbét mutat két görbével: 'Uin=120 V AC/Uout=12 VDC' (emelkedő) és 'Uin=230 V AC/Uout=12 VDC' (laposabb). X-tengely: Iout [A], Y-tengely: Iin [A].

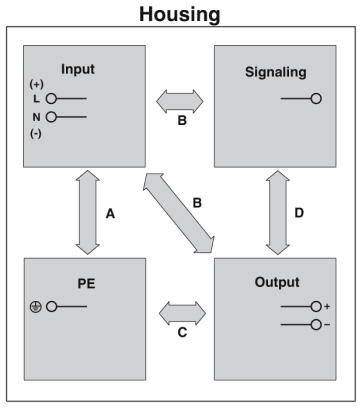

Blokkdiagram négy mezővel a 'Housing' részben: 'Input', 'Signaling', 'Output', 'PE'. A nyilak jelölik a kapcsolatokat A, B, C, D.

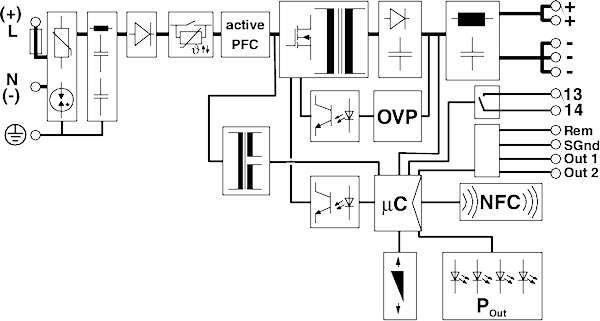

Áramellátási diagram: Áramkörök mutatják az energia áramlását aktív PFC, OVP, µC és NFC keresztül különböző kimenetek felé.

1/9

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (103 929 Ft / Darab)

103 929 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 6.5 mm
Stromaufnahme: 2.4 A (100 V/AC), 1.9 A (120 V/AC), 1.1 A (230 V/AC), 1.1 A (240 V/AC)
Nennleistungsaufnahme: 221 VA

Bemeneti feszültség (névleges): 100-240 V/AC

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 12 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 15 A

Kimenő áram (max.) kerekítve: 15 A

: 180 W

Fázisok: 1

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 125 x 50 x 130 mm

Súly: 1 kg

Kimeneti feszültség (max.): 12 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904608

Tartalom: 1 db

MTBF: 1196000 óra

Szélesség: 50 mm

Magasság: 130 mm

Hossz: 125 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/12DC/15

Hatékonysági fok: 92 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

Jelenlegi termék

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2141010 Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141010 Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Ez a szöveg gépi fordítással készült.
