Name: Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 2141011
Availability: BackOrder

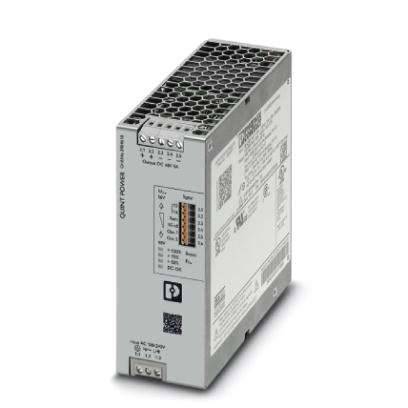

Egy fémes doboz szellőzőnyílásokkal, valószínűleg egy elektronikai eszköz vagy tápegység. Csatlakozók és műszaki címke láthatók.

Műszaki rajz egy téglalap alakú házról a következő méretekkel: szélesség 131, 125, 122 mm és magasság 130 mm. Oldalsó magasság 80 mm, mélység 45 mm.

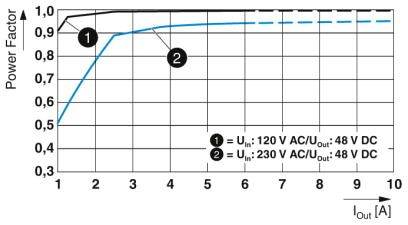

A diagram mutatja a teljesítménytényezőt (Power Factor) az kimeneti áram (Iout) függvényében. Két görbe látható: 120V AC (1), 230V AC (2). Mindkét görbe gyorsan emelkedik 0,95-ig.

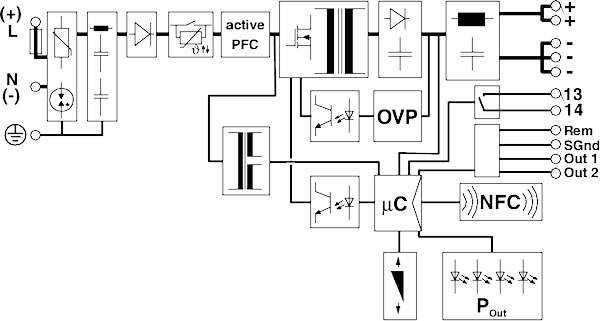

Egy tápmodul kapcsolási rajza aktív teljesítménytényező-korrekcióval (PFC), túlfeszültség-védelemmel (OVP) és mikroprocesszorral (μC). Kimeneti opciók: Rem, SGnd, Out 1 és Out 2.

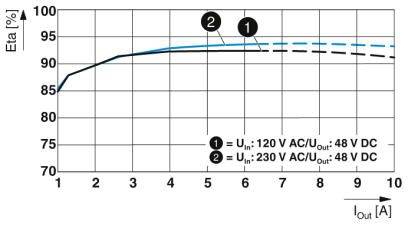

A diagram egy tápegység hatásfokgörbéjét mutatja. Tengelyek: Hatásfok százalékban, Áramerősség amperben. Két görbe: 120 V AC és 230 V AC.

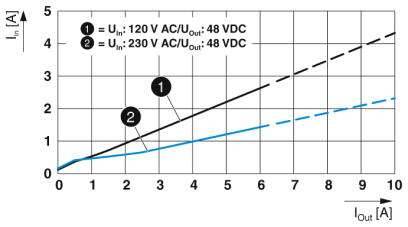

A diagram egy bemeneti (I_in) és kimeneti (I_out) áramerősség görbéjét mutatja. Két görbe: 1 120 V AC/48 V DC esetén, 2 230 V AC/48 V DC esetén.

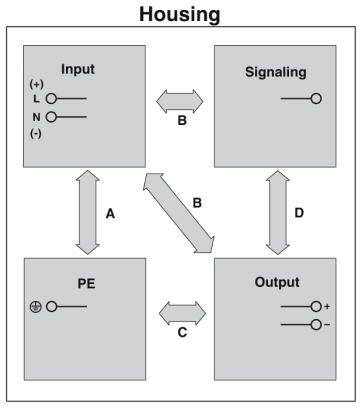

'Vezérlőegység: Felül bemenet, jobbra jelzés, alul kimenet, balra védőföldelés. Nyilak mutatják a kapcsolatokat: A, B, C, D.'

1/7

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (123 990 Ft / Darab)

123 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 6.5 mm
Stromaufnahme: 3.4 A (100 V/AC), 2.8 A (120 V/AC), 1.5 A (230 V/AC), 1.5 A (240 V/AC)
Nennleistungsaufnahme: 271 VA

Bemeneti feszültség (névleges): 100-240 V/AC

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 48 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 5 A

Kimenő áram (max.) kerekítve: 5 A

: 240 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 125 x 50 x 130 mm

Súly: 1 kg

Kimeneti feszültség (max.): 48 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904610

Tartalom: 1 db

MTBF: 1242000 óra

Tápegység jellemzők: Szabályozható kimeneti feszültség

Szélesség: 50 mm

Magasság: 130 mm

Hossz: 125 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/48DC/5

Hatékonysági fok: 93.5 %

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Bemeneti feszültség (névleges)

Kimeneti feszültség

Kimenő áram (max.) kerekítve

Bemeneti feszültség (max.)

Bemeneti feszültség (min.)

Teljesítmény

Csatlakozó

Kimenet típus (tápegység)

Kimeneti áram (max.)

Kimeneti feszültség (max.)

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

Szállítás: 11. 20. [P.]

Conrad Electronic

Jelenlegi termék

100-240 V/AC

48 V/DC

5 A

240 V/AC

100 V/AC

240 W

Csavaros csatlakozó

Beállítható

5 A

48 V/DC

Min.: 1

Többszörös: 1

123 990 Ft^*

Phoenix Contact 2320911 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2209722

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

24 V/DC

10 A

264 V/AC

85 V/AC

240 W

Dugaszolható csavaros csatlakozó

Beállítható

10 A

24 V/DC

Min.: 1

Többszörös: 1

178 990 Ft^*

Phoenix Contact 2902646 Kalapsínes tápegység 10 A 50 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225461

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

5 V/DC

10 A

264 V/AC

85 V/AC

50 W

Csavaros csatlakozó

10 A

5 V/DC

Min.: 1

Többszörös: 1

83 990 Ft^*

Phoenix Contact 2902994 Kalapsínes tápegység Táp (standby) 0.3 W 24 V 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225477

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

24 V/DC

3.75 A

264 V/AC

85 V/AC

90 W

Csavaros csatlakozó

Fix feszültségű

3.75 A

24 V/DC

Min.: 1

Többszörös: 1

38 990 Ft^*

Phoenix Contact 2902995 Kalapsínes tápegység Táp (standby) 0.3 W 48 V 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

48 V/DC

1.25 A

264 V/AC

85 V/AC

60 W

Csavaros csatlakozó

Fix feszültségű

1.25 A

48 V/DC

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 2903002 Kalapsínes tápegység Táp (standby) 0.3 W 15 V 6.67 A 100 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141057

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

15 V/DC

6.67 A

264 V/AC

85 V/AC

100 W

Csavaros csatlakozó

Fix feszültségű

6.67 A

15 V/DC

Min.: 1

Többszörös: 1

46 990 Ft^*

Phoenix Contact 2903144 Kalapsínes tápegység 24 V 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225478

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

24 V/DC

5 A

240 V/AC

100 V/AC

120 W

Push-in kapocs

Beállítható

5 A

24 V/DC

Min.: 1

Többszörös: 1

49 990 Ft^*

Phoenix Contact 2903145 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225479

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

24 V/DC

10 A

240 V/AC

100 V/AC

240 W

Push-in kapocs

Beállítható

10 A

24 V/DC

Min.: 1

Többszörös: 1

117 990 Ft^*

Phoenix Contact 2903147 Kalapsínes tápegység 24 V 3 A 72 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225480

Szállítás: 11. 20. [P.]

Conrad Electronic

100-240 V/AC

24 V/DC

3 A

240 V/AC

100 V/AC

72 W

Push-in kapocs

Beállítható

3 A

24 V/DC

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 2903156 Kalapsínes tápegység 40 A 960 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225481

Szállítás: 11. 20. [P.]

Conrad Electronic

400 - 500 V/AC

24 V/DC

40 A

500 V/AC

400 V/AC

960 W

Push-in kapocs

Beállítható

40 A

24 V/DC

Min.: 1

Többszörös: 1

194 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2141011 Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141011 Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Ez a szöveg gépi fordítással készült.
