Phoenix Contact 2904611 Kalapsínes tápegység 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

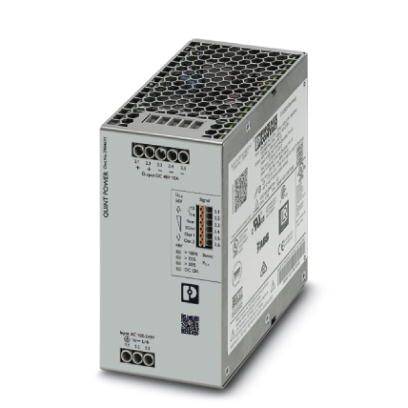

Kapcsolókészülék szürke, téglalap alakú dobozban, több csatlakozókapoccsal és nyomtatott műszaki információkkal.

Hasonló kivitel

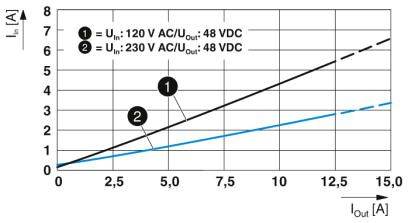

A diagram mutatja a kimeneti áramot (Iout A-ben) az bemeneti áramhoz (Iin A-ben) viszonyítva két feszültségnél: 120 V AC és 230 V AC, mindkettő 48 V DC kimenetet biztosít. Az 1. és 2. vonal került ábrázolásra.

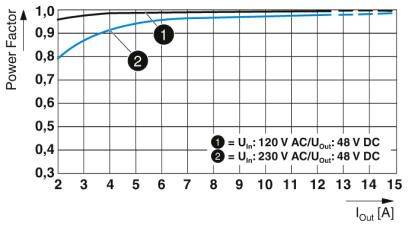

'Diagram: Teljesítménytényező az kimeneti áram függvényében. 1. görbe: Bemenet 120 V AC/Kimenet 48 V DC. 2. görbe: Bemenet 230 V AC/Kimenet 48 V DC.'

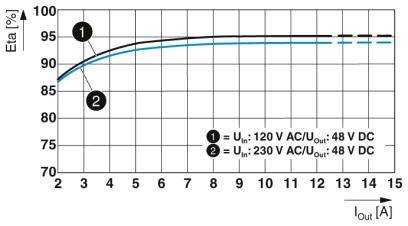

Hatásfok-diagram: Két görbét mutat 120V AC és 230V AC bemeneti feszültségnél, 3-15A kimeneti áramerősséggel. Hatásfok 85% felett.

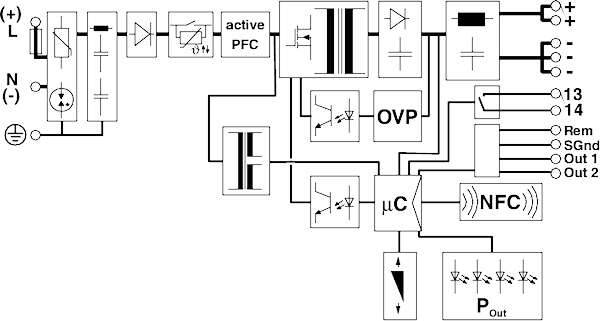

Elektronikus kapcsolási rajz egy aktív teljesítménytényező-korrekciós (PFC) tápegységről, túlfeszültség-védelemmel (OVP), mikrovezérlővel (µC) és NFC-interfészsel.

Méretezett rajz egy téglalap alakú dobozról a következő méretekkel: Szélesség 131, 125, 122 mm; Magasság 130 mm; Oldalmagasság 80 mm; Mélység 45 mm.

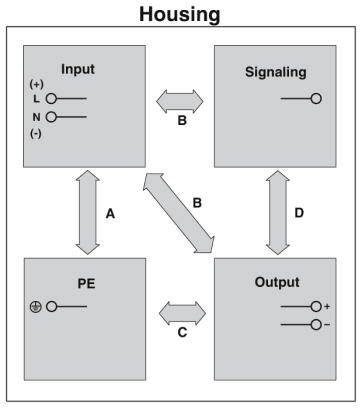

Rendszervázlat: Bal felső sarokban "Bemenet" L, N, - csatlakozásokkal, jobb oldalon "Jelzés", jobb alsó sarokban "Kimenet" +,- jelölésekkel, bal alsó sarokban "PE". A, B, C, D nyilak mutatják a kapcsolatokat.

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (148 024 Ft / Darab)

148 024 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 6.5 mm
Stromaufnahme: 6.8 A (100 V/AC), 5.5 A (120 V/AC), 2.8 A (230 V/AC), 2.7 A (240 V/AC)
Nennleistungsaufnahme: 519 VA

Bemeneti feszültség (névleges): 100-240 V/AC

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 48 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 10 A

Kimenő áram (max.) kerekítve: 10 A

: 480 W

Fázisok: 1

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 125 x 70 x 130 mm

Súly: 1.3 kg

Kimeneti feszültség (max.): 48 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2904611

Tartalom: 1 db

MTBF: 1100000 óra

Szélesség: 70 mm

Magasság: 130 mm

Hossz: 125 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/48DC/10

Hatékonysági fok: 95 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904611 Kalapsínes tápegység 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141047

Jelenlegi termék

480 W

Csavaros csatlakozó

240 V/AC

48 V/DC

100-240 V/AC

10 A

100 V/AC

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

100-240 V/AC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

400 - 500 V/AC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

100-240 V/AC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

100-240 V/AC

5 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2141047 Phoenix Contact 2904611 Kalapsínes tápegység 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141047 Phoenix Contact 2904611 Kalapsínes tápegység 10 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Leistungsreserve zur einfachen Anlagenerweiterung durch statischen Boost mit einer dauerhaften Leistung bis zu 125 % und Starten schwieriger Lasten durch dynamischen Boost mit bis zu 200 % für 5 s. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Ez a szöveg gépi fordítással készült.
