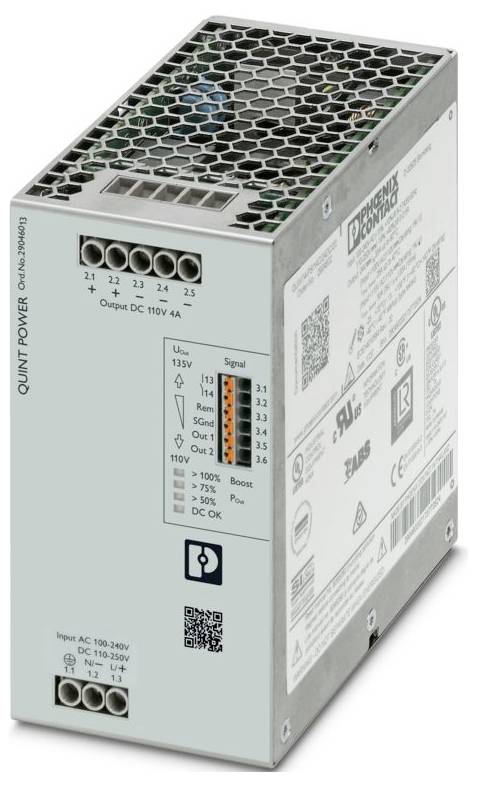

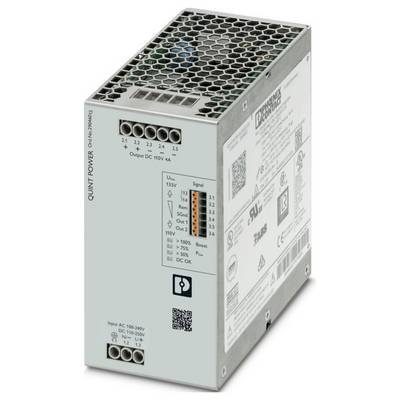

Phoenix Contact 2904613 Tápfeszültség 110 V/DC 4 A 474 VA Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (123 614 Ft / Darab)
123 614 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 70 mm
- Magasság: 130 mm
- Mélység: 125 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-10
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés): 5 Hz ... 100 Hz-es rezonanciakeresés 2,3 g, 90 perc, rezonanciafrekvencia 2,3 g, 90 perc (a DNV GL C osztály szerint)
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,2 mm²
- Hajlékony vezető keresztmetszete max.: 1,5 mm²
- Merev vezető keresztmetszete min.: 0,2 mm²
- Merev vezető keresztmetszete max.: 1 mm²
- Minimális meghúzási nyomaték: 0,5 Nm
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 110 V DC ... 250 V / DC
- Bemeneti feszültségtartomány: 110 V DC ... 250 V egyenáram -18% ... +40 %
- Maximális feszültségállóság: 300 V AC 60 s
- Bekapcsolási áram: tipikusan 11 A (25 °C-on)
- Bekapcsolási áram integrálja (I2t):< 0,3 A2s
- Bekapcsolási áramkorlát: 11 A
- Áramkimaradás áthidalási ideje: tipikusan 37 ms (120 V AC); tipikusan 38 ms (230 V AC)
- Áramfelvétel: 5,6 A (110 V DC); 2,3 A (250 V DC)
- Névleges teljesítményfelvétel: 474 VA
- Tipikus indítási idő: 300 ms (ALVÓ ÜZEMMÓDBÓL)
- Bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 12 A (lomha, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 10 A ... 16 A (B, C vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 93,5% (120 V AC); tipikusan 94,7% (230 V AC)
- Kimeneti jellemzők: U/I Advanced; Smart HICCUP; FUSE MODE
- Névleges kimeneti feszültség: 110 V DC
- Kimeneti feszültség beállítási tartomány (USet): 110 V DC ... 135 V DC (állandó teljesítmény)
- Névleges kimeneti áram (IN): 4 A
- Statikus feszültségnövelés (IStat.Boost): 5 A
- Dinamikus Boost (IDyn.Boost): 6 A (5 s)
- Szelektív biztosítékkioldás (ISFB): 24A (15ms)
- Mágneses biztonsági kioldás: A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 160 V DC
- Kimeneti túlfeszültség-védelem (OVP):< 150 V egyenáram
- Maradék hullámzás:< 600 mVSS (névleges értékeken)
- Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 7 W (120 V AC);< 7 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 31 W (120 V AC);< 25 W (230 V AC)
- Teljesítményveszteség ALVÓ ÜZEMMÓDBAN:< 7 W (120 V AC);< 7 W (230 V AC)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus; termomágneses; hővédelem
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 4 kV (4-es teszterősségi szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED; Potenciálmentes jelérintkező; Aktív jelkimenet Out1 (digitális, konfigurálható); Aktív jelkimenet Out2 (digitális, analóg, konfigurálható); Távoli érintkező; Jelföld SGnd
- Alapértelmezett: zárva (UOut> 0,9 USet)
- Digitális: 24 V DC 1 A; 30 V AC/DC 0,5 A
- Analóg: 4 mA ... 20 mA ±5 % (terhelés ≤400 Ω)
- Jelföld SGnd: Referenciapotenciál az Out1, Out2 és Rem számára
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 2 kV AC (egységvizsgálat)
- Kapcsolási frekvencia: 90,00 kHz ... 110,00 kHz (segédátalakító fokozat); 80,00 kHz ... 340,00 kHz (fő konverter fokozat); 50,00 kHz ... 70,00 kHz (PFC fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1169000 óra (25 °C);> 688 000 óra (40 °C);> 308000 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- Áram: 4 A
- hőmérséklet 25 °C
- Idő: 272000 óra
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Telepítési méret: Telepítési méret
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: Fém
- Oldalsó panel szerkezete: Alumínium
- Üzemi magasság: ≤ 4000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 61010-1-1. sz.; CAN/CSA-C22.2 61010-1-12. sz.
- SIQ: Típusjóváhagyással rendelkezik; CB rendszer (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
- DNV: B osztály
- DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 8 kV (4-es teszt súlyossági szint)
- Légkisülés: 15 kV (4-es teszt súlyossági szint)
- Megjegyzés: A kritérium: 0,5 / 1 időszak
- B kritérium: 5 / 50 / 250 periódus
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 2,5 kV
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 100 kHz
- 2. tesztszint: 1 MHz
- 3. tesztszint: 1,5 kHz 15 kHz (4. tesztszint)
- 4. tesztszint: 15 kHz 150 kHz (4. tesztszint)
- 5. tesztszint: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (4. tesztszint)
- 6. tesztszint: 16,7 Hz 50 Hz 60 Hz (4. tesztszint)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Bemenet, kimenet (1. tesztszint): 100 kHz 1 MHz (3. tesztszint - szimmetrikus)
- Bemenet, kimenet (2. tesztszint): 10 MHz
- Bemenet, kimenet (3. tesztszint): 100 kHz 1 MHz (3. tesztszint - kiegyensúlyozatlan)
- Jelek (1. tesztszint): 100 kHz 1 MHz (3. teszterősségi szint - szimmetrikus)
- Jelek (2. tesztszint): 100 kHz 1 MHz (3. tesztszint - kiegyensúlyozatlan)
- Csillapított oszcilláló mágneses mező: Csillapított oszcilláló mágneses mező
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Vasúti alkalmazások: EN 50121-3-2;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-5
- Vezérlő bemenet (konfigurálható) Rem: Kimeneti teljesítmény BE/KI (ALVÓ ÜZEMMÓD)
- Váltóáramú működés: Váltóáramú működés
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz -10% ... +10 %
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz -10% ... +10 %
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor, gázkisüléses cső
- Teljesítménytényező (cos phi): 0,94
- Szivárgási áram a PE-hez:< 3,5 mA; 0,7 mA (264 V AC, 60 Hz)
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 0,5% (statikus terheléseloszlás 10% ... 90%);< 4% (a terhelés dinamikus változása 10% ... 90% (10 Hz));< 0,25% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 440 W; 550 W; 660 W
- Amplitúdótényező: tipikusan 1,54 (120 V AC); tipikusan 1,57 (230 V AC)
- 1. jel kimenet (konfigurálható): 1. jel kimenet (konfigurálható)
- 2. jelkimenet (konfigurálható): 2. jelkimenet (konfigurálható)
- 13/14-es jelzőrelé (konfigurálható): 13/14-es jelzőrelé (konfigurálható)
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, min.: 0,2 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, max.: 0,75 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, min.: 0,2 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, max.: 1,5 mm²
- Vezeték keresztmetszete AWG min: 24
- Maximális vezetőkeresztmetszet AWG: 16
- Maximális meghúzási nyomaték: 0,6 Nm
- Jelkimenet: Jelkimenet
- Ajakbiggyesztés:> 100% (a LED sárgán világít, kimeneti teljesítmény)> 440 W);> 75% (a LED zölden világít, kimeneti teljesítmény)> 330 W);> 50% (a LED zölden világít, kimeneti teljesítmény)> 220 W)
- UOut:> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog)
- Izolációs feszültség kimenet/PE: 0,5 kV DC (típusvizsgálat); 0,5 kV DC (egységvizsgálat)
- Szigetelési feszültség bemenet/PE: 3,5 kV AC (típusvizsgálat); 2,4 kV AC (egységvizsgálat)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Beépítési távolság jobbra/balra: 5 mm / 5 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 61010-2-201
- Szabvány - Biztonságos leválasztás: IEC 61010-2-201
- Szabvány - Mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsága: IEC 61010-1
- Akkumulátor töltése: DIN 41773-1
- Jóváhagyás - Félvezető ipari követelmény a hálózati feszültségesésekkel kapcsolatban: SEMI F47-0706, EN 61000-4-11
- UL minősítések: UL által listázott UL 61010-1; UL 121201 és CSA C22.2 No. 213-17 I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely)
- Tápellátásra vonatkozó EMC-követelmények: IEC 61850-3 (G,H); EN 61000-6-5 (kapcsolóberendezések)
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 0,5 / 1 / 5 / 50 / 250 periódus
- Csillapított szinuszhullámok (gyűrűhullám): Csillapított szinuszhullámok (gyűrűhullám)
- Látszólagos teljesítmény: 336 VA (120 V, UOUT = 24 V, IOUT = statikus boost); 345 VA (230 V, UOUT = 24 V, IOUT = statikus boost)
- Hajóépítési jóváhagyás: DNV GL kérelmezése szükséges
- Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
- Védettség: Védettség az EN 61000-6-1 (lakóépületek), EN 61000-6-2 (ipari) és EN 61000-6-5 (kapcsolóberendezések), IEC/EN 61850-3 (tápegység) szabványok szerint
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
100 V/AC
110 V/DC
- Bemeneti feszültség (max.)
240 V/AC
250 V/DC
- Kimeneti áram (max.)
4 A
- Kimenő áram (max.) kerekítve
4 A
474 VA
- Fázisok
1
- Kimeneti feszültség (nom.)
110 V/DC
- Csatlakozó
Csavaros csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 125 x 70 x 130 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
2904613
- Tartalom
1 db
- Szélesség
70 mm
- Magasság
130 mm
- Hossz
125 mm
IP20
- Gyártói szám
QUINT4-PS/1AC/110DC/4
- Mélység
125 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579789 Phoenix Contact 2904613 Tápfeszültség 110 V/DC 4 A 474 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579789 Phoenix Contact 2904613 Tápfeszültség 110 V/DC 4 A 474 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
QUINT POWER primer kapcsolóüzemű tápegység, csavaros csatlakozókkal, DIN sínre szerelhető, bemenet: 1 fázisú, kimenet: 110 V DC / 4 A
