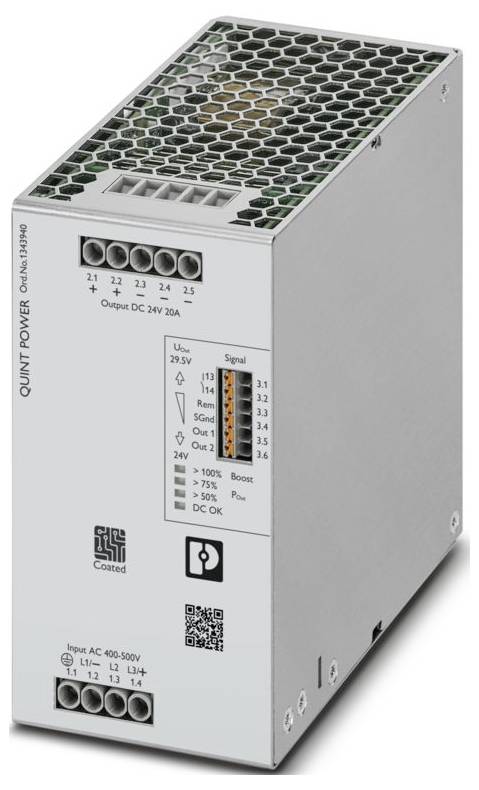

Hasonló kivitel
Phoenix Contact 2904614 Tápfeszültség 24 V/DC 2.5 A 69 VA
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (84 990 Ft / Darab)
84 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Áramellátás
- Kimenet 24 V/DC / 2.5 A
- Teljesítmény 69 VA
- Csavaros csatlakozó
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás: csavaros csatlakozóval
- Szélesség: 40 mm
- Magasság: 99 mm
- Mélység: 114 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-18
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés): 5 Hz ... 100 Hz-es rezonanciakeresés 2,3 g, 90 perc, rezonanciafrekvencia 2,3 g, 90 perc (a DNV GL C osztály szerint)
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,14 mm²
- Hajlékony vezető keresztmetszete max.: 2,5 mm²
- Merev vezető keresztmetszete min.: 0,14 mm²
- Merev vezető keresztmetszete max.: 2,5 mm²
- Minimális meghúzási nyomaték: 0,5 Nm
- ATEX: ATEX
- IECEx: IECEx
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Jelölés: CB séma (IEC 61010-1, IEC 61010-2-201)
- Érintésvédelmi osztály II
- Frekvencia 60 Hz
- Bemeneti feszültségtartomány: 100 V AC ... 240 V AC
- Bemeneti feszültségtartomány: 110 V DC ... 250 V egyenáram -20% ... +40 %
- Maximális feszültségállóság: 300 V AC 30 s
- Bekapcsolási áram: tipikusan 10 A (25 °C-on)
- Bekapcsolási áram integrál (I²t): tipikusan 0,1 A²s
- Bekapcsolási áramkorlát: 10 A
- Áramkimaradás áthidalási ideje: tipikusan 31 ms (120 V AC); tipikusan 31 ms (230 V AC)
- Áramfelvétel: 0,75 A (110 V DC); 0,33 A (250 V DC)
- Névleges teljesítményfelvétel: 69 VA
- Tipikus indítási idő: 500 ms
- Bemeneti biztosíték: 4 A (lomha, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 6 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 93% (120 V AC); tipikusan 94% (230 V AC)
- Névleges kimeneti feszültség: 24 V DC
- Kimeneti feszültség beállítási tartomány (USet): 24 V DC ... 27 V DC (állandó teljesítmény)
- Névleges kimeneti áram (IN): 2,5 A
- Statikus túlfeszültség (IStat.Boost): 3,125 A (≤ 40 °C)
- Dinamikus boost (IDyn.Boost): 4 A (≤ 60 °C (be ≤ 5 s/ki ≥ 5 s))
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 32 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 30 V DC ±2%
- Maradék hullámzás:< 40 mVSS (névleges értékeken)
- Emelkedési idő: 50 ms (UOut = 10 % ... 90%)
- Maximális teljesítményveszteség alapjáraton:< 1 W (120 V AC);< 1 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 5 W (120 V AC);< 4 W (230 V AC)
- Másodlagos oldali védelem: elektronikus
- Bemenet: 2 kV (szimmetrikus); 4 kV (aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 4 kV (X teszt súlyossági szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED
- Alapértelmezett: 24 V DC 30 mA 24 V DC az UOut számára> 0,9 x USet
- Digitális: 0 V DC 24 V DC 30 mA
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 3 kV AC (egységvizsgálat)
- Kapcsolási frekvencia: 90,00 kHz ... 110,00 kHz (segédátalakító fokozat); 50,00 kHz ... 195,00 kHz (fő konverter fokozat); 60,00 kHz ... 360,00 kHz (PFC fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 2 000 000 óra (25 °C);> 1161000 óra (40 °C);> 514000 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- Áram: 2,5 A
- hőmérséklet 25 °C
- Idő: 980 000 óra
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Telepítési méret: Telepítési méret
- Beépítési távolság jobbra/balra (aktív): 15 mm / 15 mm (POut ≥50%)
- Jobb/bal oldali beépítési távolság (passzív): 5 mm / 5 mm (POut ≥50%)
- Beépítési távolság felül/alul (aktív): 30 mm / 30 mm (POut ≥50%)
- Szerelési távolság felül/alul (passzív): 30 mm / 30 mm (POut ≥50%)
- Védőbevonat: igen
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: műanyag
- Kapucni anyaga: Polikarbonát
- Üzemi magasság: ≤ 5000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- UL: UL
- SIQ: SIQ
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 8 kV (4-es teszt súlyossági szint)
- Légkisülés: 15 kV (4-es teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 1 kV (szimmetrikus); 2,5 kV (aszimmetrikus); 1 kV (szimmetrikus)
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 16,67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (3. tesztszint)
- 2. tesztszint: 16,67 Hz 50 Hz 60 Hz (2. tesztszint)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Vasúti alkalmazások: EN 50121-3-2; EN 50121-4; EN 50121-5; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
- Váltóáramú működés: Váltóáramú működés
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz ±10%; 16,7 Hz (az EN 50163 szabvány szerint)
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor
- Szivárgási áram a PE-hez:< 0,25 mA (264 V AC, 60 Hz);< 0,22 mA
- DC működés: DC működés
- Szabálytól való eltérés:< 0,5% (statikus terheléseloszlás 10% ... 90%);< 2% (a terhelés dinamikus változása 10% ... 90% (10 Hz));< 0,25% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 60 W; 75 W; 96 W
- Amplitúdó tényező: tipikusan 1,8 (120 V AC); tipikusan 1,84 (230 V AC)
- Vezeték keresztmetszete AWG min: 26
- Maximális vezetőkeresztmetszet AWG: 14
- Maximális meghúzási nyomaték: 0,6 Nm
- Jelkimenet: Jelkimenet
- Ajakbiggyesztés:> PThr (a LED sárgán világít, kimeneti teljesítmény)> PThr, a forgókapcsoló állásától függően)
- UOut:> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Védő törpefeszültség: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Szabvány - Biztonságos leválasztás: IEC 61558-2-16; IEC 61010-2-201
- Szabvány - Biztonsági előírások mérő-, vezérlő-, szabályozó- és laboratóriumi berendezésekhez: IEC 61010-1; IEC 61010-2-201 (SELV)
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16
- UL jóváhagyások: UL 121201 és CSA C22.2 No. 213-17 I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely)
- Tápellátásra vonatkozó EMC-követelmények: IEC 61850-3 (G,H); EN 61000-6-5 (kapcsolóberendezések)
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 0,5 / 1 / 5 / 50 periódus
- Csillapított szinuszhullámok (gyűrűhullám): Csillapított szinuszhullámok (gyűrűhullám)
- Jel (konfigurálható): Jel (konfigurálható)
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel, min.: 0,25 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel, max.: 2,5 mm²
- Jobb/bal oldali beépítési távolság (aktív, passzív): 0 mm / 0 mm (POut ≤50%)
- Beépítési távolság felül/alul (aktív, passzív): 30 mm / 30 mm (POut ≤50%)
- Ház anyaga: Polikarbonát
- UKEX: UKEX
- Kibocsátás: Kibocsátás az EN 61000-6-3 (lakó- és kereskedelmi területek) és az EN 61000-6-4 (ipari területek) szabvány szerint
- Védettség: Védettség az EN 61000-6-1 (lakóépületek), EN 61000-6-2 (ipari) és EN 61000-6-5 (kapcsolóberendezések), IEC/EN 61850-3 (tápegység) szabványok szerint
- Termék típus
Tápfeszültség
- Bemeneti feszültség (max.)
240 V/AC
250 V/DC
- Kimeneti áram (max.)
2.5 A
- Kimenő áram (max.) kerekítve
2.5 A
- Bemeneti feszültség (min.)
100 V/AC
110 V/DC
- Méret
(H x Sz x Ma) 114 x 40 x 99 mm
- Kimeneti feszültség (max.)
24 V/DC
- Csatlakozó
Csavaros csatlakozó
69 VA
IP20
- Védelmi osztály
II
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet
-25 °C ... +70 °C
- Szélesség
40 mm
- Magasság
99 mm
- Hossz
114 mm
- Gyártói szám
QUINT4-SYS-PS/1AC/24DC/2.5/SC
- Mélység
114 mm
- Beépítési magasság
99 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579791 Phoenix Contact 2904614 Tápfeszültség 24 V/DC 2.5 A 69 VA
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579791 Phoenix Contact 2904614 Tápfeszültség 24 V/DC 2.5 A 69 VA
Leírás
Primer kapcsolóüzemű tápegység, QUINT POWER, csavaros csatlakozók, kalapsínre szerelhető, a készülékek tápellátása TBUS kalapsín-összekötőn keresztül lehetséges, védőbevonat, bemenet: 1 fázisú, kimenet: 24 V DC/2,5 A
