Phoenix Contact 2904617 Kalapsínes tápegység 20 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

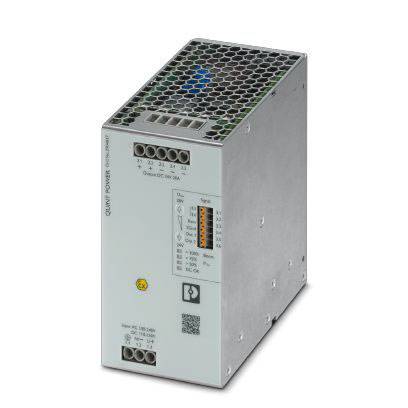

Egy szürke, téglalap alakú tápegység szellőzőráccsal felül és több csatlakozókapoccsal elöl, narancssárga jelzőfénnyel.

Hasonló kivitel

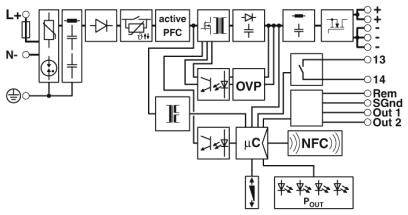

Egy elektronikus eszköz kapcsolási rajza aktív PFC, OVP és NFC funkcióval. Az összetevők közötti kapcsolatok világosan láthatók.

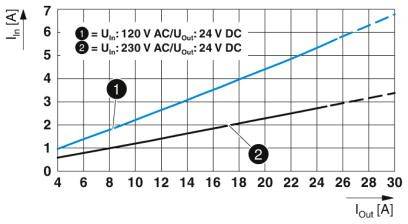

A diagram az elektromos feszültségkapcsolatot mutatja két feszültségviszonylatban. 1. vonal: 120 V AC/24 V DC. 2. vonal: 230 V AC/24 V DC. X-tengely: Kimeneti áramerősség [A], Y-tengely: Bemeneti áramerősség [A].

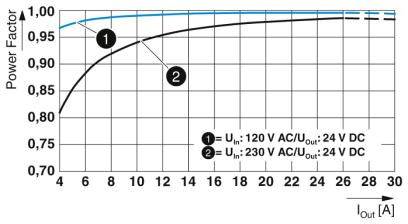

A diagram mutatja a teljesítménytényezőt a kimeneti áram függvényében két feszültségnél: 120 V AC, 230 V AC. Mindkét görbe emelkedik, és 0,95 és 1,0 között közelít.

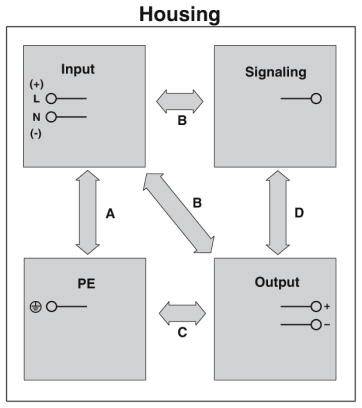

Blokkdiagram egy elektronikai rendszerről: 'Bemenet', 'Jelzés', 'Kimenet' és 'PE' nyilakkal (A, B, C, D) összekötve. Cím: 'Ház'

Oldalnézeti rajz egy téglalap alakú dobozról a következő méretekkel: szélesség 131 mm, 125 mm és 122 mm, magasság 130 mm, az alsó él magassága 80 mm.

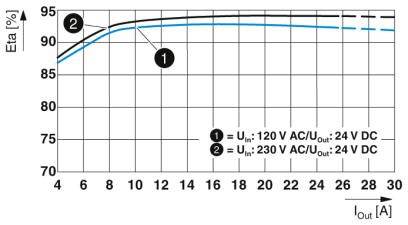

A diagram két feszültség (120V és 230V AC) hatásfok-görbéit mutatja 24V DC kimenetnél, a kimeneti áram (Iout) függvényében amperben.

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (171 646 Ft / Darab)

171 646 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Tápáramellátás

Műszaki adatok

Spannungsfestigkeit: 300 V/AC 60 s
Csupaszolási hossz: 8 mm
Stromaufnahme: 6.8 A (100 V/AC), 5.5 A (120 V/AC), 2.8 A (230 V/AC), 2.7 A (240 V/AC)
Nennleistungsaufnahme: 520 VA

Bemeneti feszültség (névleges): 100-240 V/AC

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V/AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 20 A

Kimenő áram (max.) kerekítve: 20 A

: 480 W

Csatlakozó: Csavaros csatlakozó

Méret: (H x Sz x Ma) 125 x 70 x 130 mm

Súly: 1.3 kg

Kimeneti feszültség (max.): 24 V/DC

Üzemi hőmérséklet (max.): +75 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -40 °C

Gyártói szám: 2904617

Tartalom: 1 db

MTBF: 868000 óra

Szélesség: 70 mm

Magasság: 130 mm

Hossz: 125 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/20/+

Hatékonysági fok: 94.2 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2140956 Phoenix Contact 2904617 Kalapsínes tápegység 20 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140956 Phoenix Contact 2904617 Kalapsínes tápegység 20 A 480 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

SFB Technology löst Standard-Leitungsschutzschalter selektiv aus, parallel angeschlossene Verbraucher arbeiten weiter. Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler auftreten. Über NFC einstellbare Meldeschwellen und Kennlinien maximieren die Anlagenverfügbarkeit. Einfache Anlagenerweiterung durch statischen Boost, Starten schwieriger Lasten durch dynamischen Boost. Hohe Störfestigkeit durch integrierten Gasableiter und mehr als 20 Millisekunden Netzausfallüberbrückungszeit. Robustes Design durch Metallgehäuse und Temperaturweitbereich von - 40 °C bis + 70 °C. Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket.

Ez a szöveg gépi fordítással készült.
