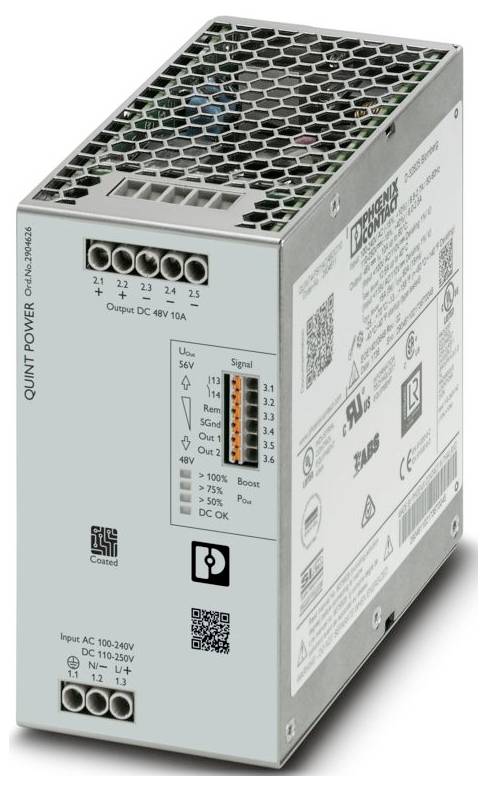

Phoenix Contact 2904626 Tápfeszültség 48 V/DC 10 A 519 VA Tartalom, tartalmi egységek rendelésenként 1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (159 990 Ft / Darab)
159 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 122 mm
- Magasság: 130 mm
- Mélység: 73 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-18
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés): 5 Hz ... 100 Hz-es rezonanciakeresés 2,3 g, 90 perc, rezonanciafrekvencia 2,3 g, 90 perc (a DNV GL C osztály szerint)
- Csupaszolási hossz: 8 mm
- Hajlékony vezető keresztmetszete min.: 0,2 mm²
- Hajlékony vezető keresztmetszete max.: 1,5 mm²
- Merev vezető keresztmetszete min.: 0,2 mm²
- Merev vezető keresztmetszete max.: 1 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Minimális meghúzási nyomaték: 0,5 Nm
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: 110 V DC ... 250 V / DC
- Bemeneti feszültségtartomány: 110 V DC ... 250 V egyenáram -18% ... +40 %
- Maximális feszültségállóság: 300 V AC 60 s
- Bekapcsolási áram: tipikusan 11 A (25 °C-on)
- Bekapcsolási áram integrálja (I2t):< 0,4 A2s
- Bekapcsolási áramkorlát: 11 A (1 ms után)
- Áramkimaradás áthidalási ideje: tipikusan 32 ms (120 V AC); tipikusan 32 ms (230 V AC)
- Áramfelvétel: 6 A (110 V DC); 2,5 A (250 V DC)
- Névleges teljesítményfelvétel: 519 VA
- Tipikus indítási idő: 300 ms (ALVÓ ÜZEMMÓDBÓL)
- Bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 12 A (lomha, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 10 A ... 16 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 94% (120 V AC); tipikusan 95% (230 V AC)
- Kimeneti jellemzők: U/I Advanced; Smart HICCUP; FUSE MODE
- Névleges kimeneti feszültség: 48 V DC
- Kimeneti feszültség beállítási tartomány (USet): 48 V DC ... 56 V DC (állandó teljesítmény)
- Névleges kimeneti áram (IN): 10 A
- Statikus feszültségnövelés (IStat.Boost): 12,5 A
- Dinamikus erősítés (IDyn.Boost): 15 A (5 s)
- Szelektív biztosítékkioldás (ISFB): 60A (15ms)
- Mágneses biztonsági kioldás: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 60 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 60 V DC
- Maradék hullámzás:< 70 mVSS (névleges értékeken)
- Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 5 W (120 V AC);< 5 W (230 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 36 W (120 V AC);< 28 W (230 V AC)
- Teljesítményveszteség ALVÓ ÜZEMMÓDBAN:< 5 W (120 V AC);< 5 W (230 V AC)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Védelem (szekunder oldal): elektronikus; termomágneses; hővédelem
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 4 kV (4-es teszterősségi szint - kiegyensúlyozatlan)
- Jelzéstípusok: LED; Potenciálmentes jelérintkező; Aktív jelkimenet Out1 (digitális, konfigurálható); Aktív jelkimenet Out2 (digitális, analóg, konfigurálható); Távoli érintkező; Jelföld SGnd
- Alapértelmezett: zárva (UOut> 0,9 USet)
- Digitális: 24 V DC 20 mA
- Analóg: 4 mA ... 20 mA ±5 % (terhelés ≤400 Ω)
- Jelföld SGnd: Referenciapotenciál az Out1, Out2 és Rem számára
- Fázisok száma: 1
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 2 kV AC (egységvizsgálat)
- Kapcsolási frekvencia: 90,00 kHz ... 110,00 kHz (segédátalakító fokozat); 70,00 kHz ... 330,00 kHz (fő konverter fokozat); 50,00 kHz ... 70,00 kHz (PFC fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1 100 000 óra (25 °C);> 676000 óra (40 °C);> 317000 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- Áram: 10 A
- hőmérséklet 25 °C
- Idő: 292000 óra
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Telepítési méret: Telepítési méret
- Szerelési utasítások: egymásra helyezhető: PN ≥50%, vízszintesen 5 mm, aktív alkatrészek mellett 15 mm, függőlegesen 50 mm
- Csatlakoztatható: PM< 50%, vízszintes 0 mm, függőleges felül 40 mm, függőleges alul 20 mm
- Védőbevonat: igen
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: Fém
- Burkolat anyaga: Rozsdamentes acél X6Cr17
- Oldalsó panel szerkezete: Alumínium
- Üzemi magasság: ≤ 5000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 100% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 60950-1-07. sz.; CSA-C22.2 107.1-01. sz.
- SIQ: Típusjóváhagyással rendelkezik; CB rendszer (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
- DNV: B osztály
- DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 8 kV (4-es teszt súlyossági szint)
- Légkisülés: 15 kV (4-es teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 2,5 kV
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 15 Hz 150 Hz (3. tesztszint)
- 2. tesztszint: 150 Hz 1,5 kHz (3. tesztszint)
- 3. tesztszint: 1,5 kHz 15 kHz (3. tesztszint)
- 4. tesztszint: 15 kHz 150 kHz (3. tesztszint)
- 5. tesztszint: 50 Hz 60 Hz (3. tesztszint)
- 6. tesztszint: 50 Hz 60 Hz (3. tesztszint)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Bemenet, kimenet (1. tesztszint): 1 MHz (3. teszterősségi szint - szimmetrikus)
- Bemenet, kimenet (2. tesztszint): 10 MHz
- Bemenet, kimenet (3. tesztszint): 1 MHz (3. teszterősségi szint - kiegyensúlyozatlan)
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Vasúti alkalmazások: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5
- Vezérlő bemenet (konfigurálható) Rem: Kimeneti teljesítmény BE/KI (ALVÓ ÜZEMMÓD)
- Váltóáramú működés: Váltóáramú működés
- Tipikus országos hálózati feszültség: 120 V AC; 230 V AC
- Tápfeszültség típusa: DC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz -10% ... +10 %
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz -10% ... +10%; 16,7 Hz (az EN 50163 szabvány szerint)
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor, gázkisüléses cső
- Szivárgási áram a PE-hez:< 3,5 mA; 1,3 mA (264 V AC, 60 Hz)
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C (2,5%/K)
- Szabálytól való eltérés:< 0,5% (statikus terheléseloszlás 10% ... 90%);< 2% (a terhelés dinamikus változása 10% ... 90% (10 Hz));< 0,25% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 480 W; 600 W; 720 W
- Amplitúdótényező: tipikusan 1,54 (120 V AC); tipikusan 1,56 (230 V AC)
- 1. jel kimenet (konfigurálható): 1. jel kimenet (konfigurálható)
- 2. jelkimenet (konfigurálható): 2. jelkimenet (konfigurálható)
- 13/14-es jelzőrelé (konfigurálható): 13/14-es jelzőrelé (konfigurálható)
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, min.: 0,2 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, max.: 0,75 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, min.: 0,2 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, max.: 1,5 mm²
- Vezeték keresztmetszete AWG min: 24
- Vezeték keresztmetszete AWG max: 16
- Maximális meghúzási nyomaték: 0,6 Nm
- Jelkimenet: Jelkimenet
- Ajakbiggyesztés:> 100% (a LED sárgán világít, kimeneti teljesítmény)> 480 W);> 75% (a LED zölden világít, kimeneti teljesítmény)> 360 W);> 50% (a LED zölden világít, kimeneti teljesítmény)> 240 W)
- UOut:> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog)
- Izolációs feszültség kimenet/PE: 0,5 kV DC (típusvizsgálat); 0,5 kV DC (egységvizsgálat)
- Szigetelési feszültség bemenet/PE: 3,5 kV AC (típusvizsgálat); 2,4 kV AC (egységvizsgálat)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Beépítési távolság jobbra/balra: 5 mm / 5 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 61010-2-201 (SELV)
- Szabvány - Védő törpefeszültség: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Szabvány - Biztonságos leválasztás: IEC 61558-2-16; IEC 61010-2-201
- Szabvány - Mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsága: IEC 61010-1
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16
- Akkumulátor töltése: DIN 41773-1
- Jóváhagyás - Félvezető ipari követelmény a hálózati feszültségesésekkel kapcsolatban: SEMI F47-0706, EN 61000-4-11
- UL jóváhagyások: UL által listázott UL 508; UL/C-UL által elismert UL 60950-1; UL ANSI/ISA-12.12.01 I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely)
- Tápellátásra vonatkozó EMC-követelmények: IEC 61850-3 (G,H); EN 61000-6-5 (kapcsolóberendezések)
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 0,5 / 1 / 5 / 50 / 250 periódus
- Csillapított szinuszhullámok (gyűrűhullám): Csillapított szinuszhullámok (gyűrűhullám)
- Látszólagos teljesítmény: 660 VA (120 V, UOUT = 48 V, IOUT = statikus túlfeszültség); 644 VA (230 V, UOUT = 48 V, IOUT = statikus túlfeszültség)
- Alternatív összeszerelés: Alternatív összeszerelés
- HART FSK fizikai réteg tesztspecifikációnak való megfelelés: Kimeneti feszültség UOut kompatibilis
- Hajógyártási engedélyek: DNV GL, PRS, BV, LR, ABS
- Bemeneti feszültség (névleges)
110 - 300 V/DC
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
100 V/AC
110 V/DC
- Bemeneti feszültség (max.)
240 V/AC
250 V/DC
- Kimeneti áram (max.)
10 A
- Kimenő áram (max.) kerekítve
10 A
519 VA
- Kimenet típus (tápegység)
Beállítható
- Fázisok
1
- Kimeneti feszültség (nom.)
48 V/DC
- Csatlakozó
Csavaros csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 125 x 70 x 130 mm
- Kimeneti feszültség (max.)
56 V/DC
- Kimeneti feszültség (min.)
48 V/DC
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
2904626
- Tartalom
1 db
- MTBF
1100000 óra
- Tápegység jellemzők
Szabályozható kimeneti feszültség
- Szélesség
70 mm
- Magasság
130 mm
- Hossz
125 mm
IP20
- Hőmérséklet (max.)
70 °C
- Hőmérséklet (min.)
-25 °C
- Gyártói szám
QUINT4-PS/1AC/48DC/10/CO
- Hatékonysági fok
95 %
- Mélység
125 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579816 Phoenix Contact 2904626 Tápfeszültség 48 V/DC 10 A 519 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579816 Phoenix Contact 2904626 Tápfeszültség 48 V/DC 10 A 519 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
QUINT POWER primer kapcsolóüzemű tápegység választható kimeneti karakterisztikával, SFB technológiával (szelektív biztosítékkioldás), NFC interfésszel és védőbevonattal, bemenet: 1 fázisú, kimenet: 48 V DC / 10 A
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
Milyen típusú Kalapsínre szerelhető tápegységek terméket keres?
További érdekes termékek
(*Az árak nem tartalmazzák az ÁFA-t.)
-5%
Conrad Electronic
9890Ft
9390Ft*
-22%
Conrad Electronic
9890Ft
7690Ft*
-15%
Conrad Electronic
7290Ft
6190Ft*
-22%
Conrad Electronic
9890Ft
7690Ft*
