Name: Phoenix Contact 2904909 RAD-868-IFS SPS rádiójel modul
Brand: Phoenix Contact
SKU: 2225618
Availability: BackOrder

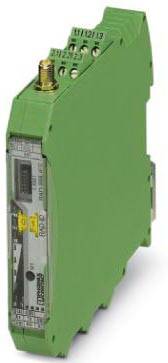

Egy zöld elektronikai modul, keskeny házban, felül csatlakozókkal és az oldalán digitális interfészsel.

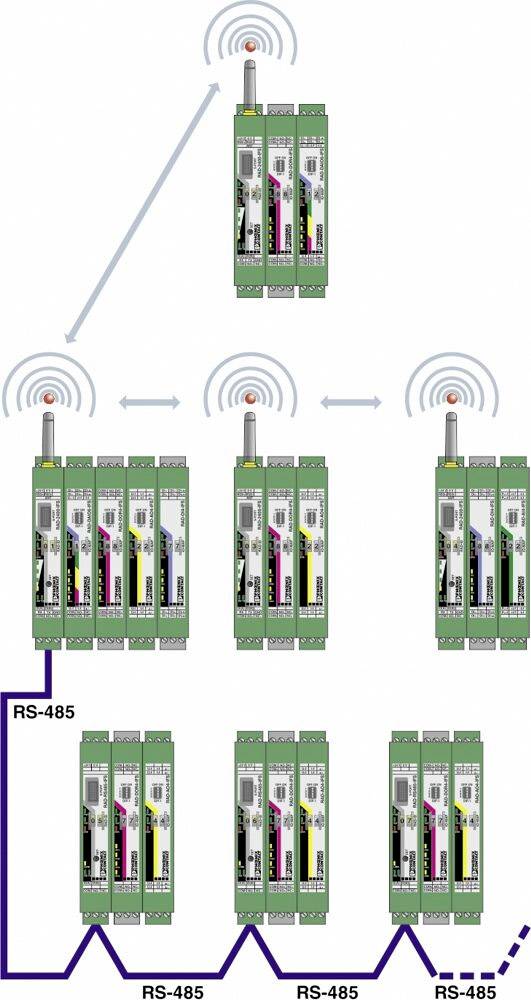

A diagram egy kommunikációs hálózatot mutat modulok között. Felül egy antenna nélküli modul, alatta négy további modul, RS-485 kábelekkel összekötve.

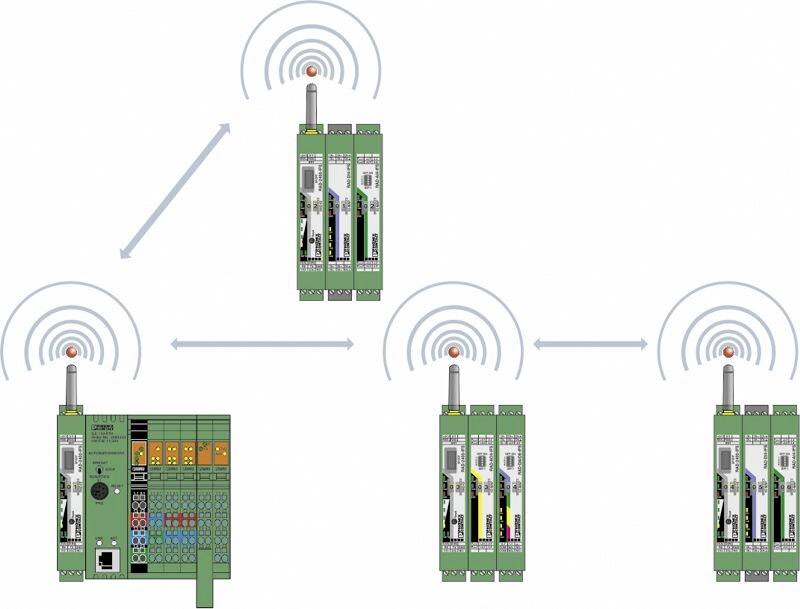

Négy zöld gépi modult ábrázolnak, amelyek vezeték nélkül vannak összekötve. A nyilak a kommunikáció irányát jelzik.

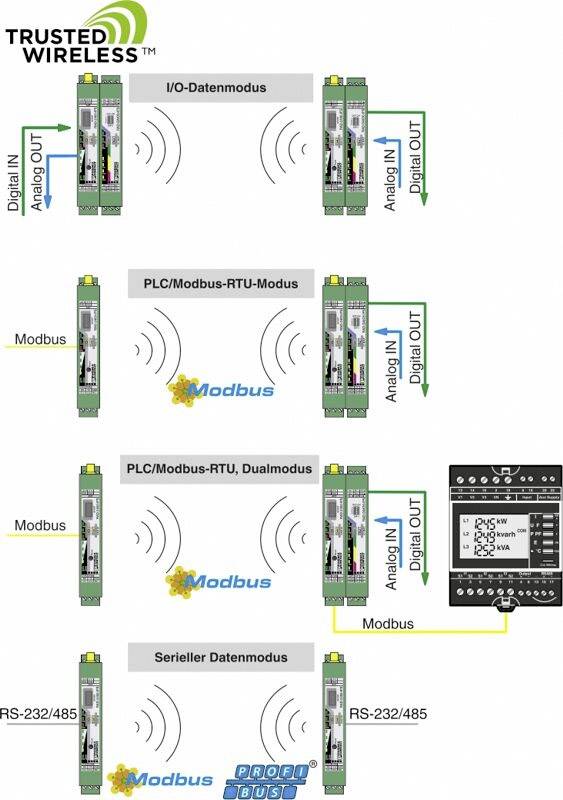

A 'Trusted Wireless' diagram három módot mutat: I/O-adatmódus, PLC/Modbus-RTU-mód, Soros adatmódus. A Modbus és Profibus protokollok kerülnek felhasználásra.

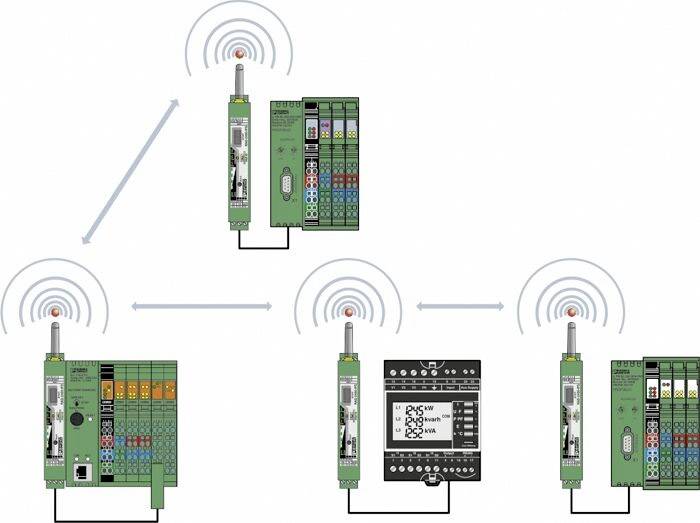

Egy diagram négy érzékelőeszközt mutat, amelyek vezeték nélkül kapcsolódnak egymáshoz. A csatlakozási nyilak az adatátvitelt szimbolizálják.

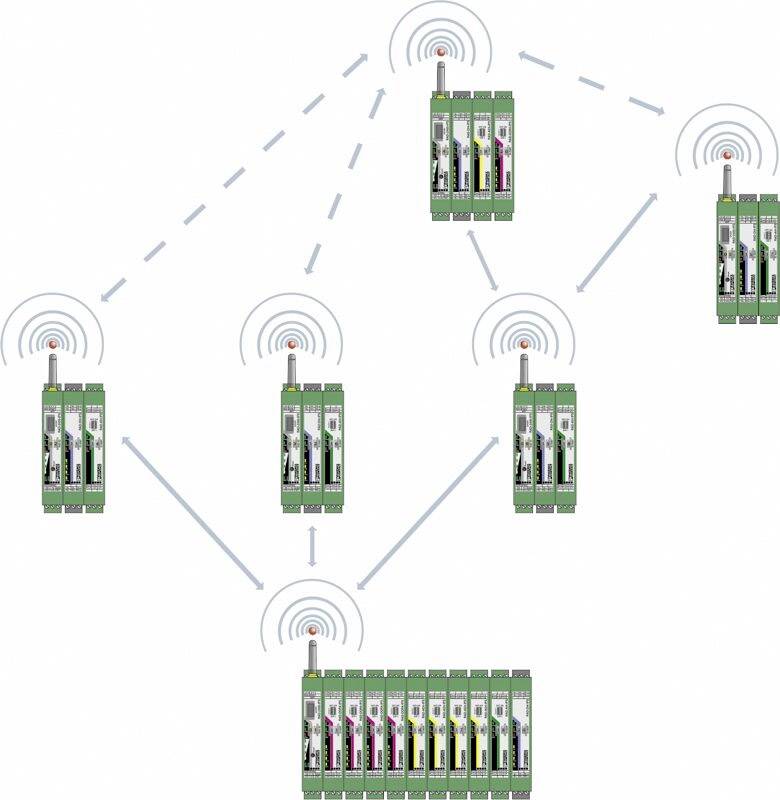

Több zöld eszköz vezeték nélkül kapcsolódik egymáshoz. Érzékelők és antennák hálózatát mutatják, amelyek adatokat cserélnek.

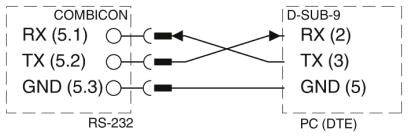

A diagram mutatja a COMBICON RS-232 és a D-SUB-9 PC közötti kapcsolatot. Az RX, TX és GND csatlakozók keresztben vannak kötve.

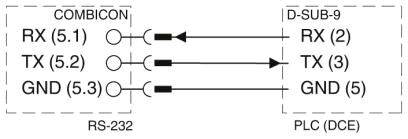

'A diagram mutatja a COMBICON és a D-SUB-9 közötti bekötést: RX (5.1) – RX (2), TX (5.2) – TX (3), GND (5.3) – GND (5).'

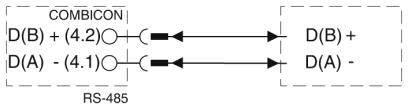

RS-485 kapcsolási rajz. Két csatlakozót mutat: 'D(B) + (4.2)' a 'D(B) +'-hoz és 'D(A) - (4.1)' a 'D(A) -'-hoz csatlakoztatva összekötő vonalakkal.

1/9

Hasonló kivitel

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (287 990 Ft / Darab)

287 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Védettség: IP20
Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +85 ° C
Túlfeszültség kategória: II
Ház anyaga: PA 6.6-FR
Tápfeszültség-tartomány: 19,2 V / DC - 30,5 V / DC
Antenna csatlakozás: RSMA (nő)
Frekvencia: 868 MHz.
Frekvenciatartomány: 869.4 MHz - 869.65 MHz
Csatornacsoportok száma: 14
Csatorna távolság: 30 kHz
Vezető keresztmetszete: 0,2 mm² - 2,5 mm²
Vezető keresztmetszete AWG: 24 - 14
Csupaszolási hossz: 7 mm
Meghúzási nyomaték: 0,6 Nm
Csavarmenet: M3

Gyártói szám: RAD-868-IFS

Termék típus: SPS rádiójel modul

Áramfelvét: 6 A

Gyártói szám: 2904909

Kivitel: Csavaros csatlakozó

Méret: (H x Sz x Ma) 114.5 x 17.5 x 116 mm

Üzemi hőmérséklet: -40 °C (min)

Üzemi hőmérséklet (min.): -40 °C

Szélesség: 17.5 mm

Magasság: 116 mm

Hossz: 114.5 mm

Csatlakozók: RS-232, RS-485, konfigurációs interfész

Max. környezeti hőmérséklet: +70 °C

Környezeti hőmérséklet (min.): -40 °C

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225618 Phoenix Contact 2904909 RAD-868-IFS SPS rádiójel modul

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225618 Phoenix Contact 2904909 RAD-868-IFS SPS rádiójel modul

Leírás

Különösen alkalmas időkritikumok nélküli jelátvitelhez nagy távolságokon akadályokkal. A rádió interfész állítható adatsebességének köszönhetően több kilométer távolságra van. Gyors és egyszerű üzembe helyezés programozás nélkül. Nagy megbízhatóság a Trusted Wireless 2.0 technológiának köszönhetően (AES titkosítás, frekvenciaugrás és együttélés menedzsment). Mesh hálózatok akár 99 résztvevőig. Integrált RS-232 / RS-485 interfész. Modulárisan bővíthető akár 32 I / O bővítő modullal. Bővített hőmérsékleti tartomány -40 ° C ... +70 ° C

Ez a szöveg gépi fordítással készült.
