Name: Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi levezető 1 db
Brand: Phoenix Contact
SKU: 3579768
Availability: SoldOut

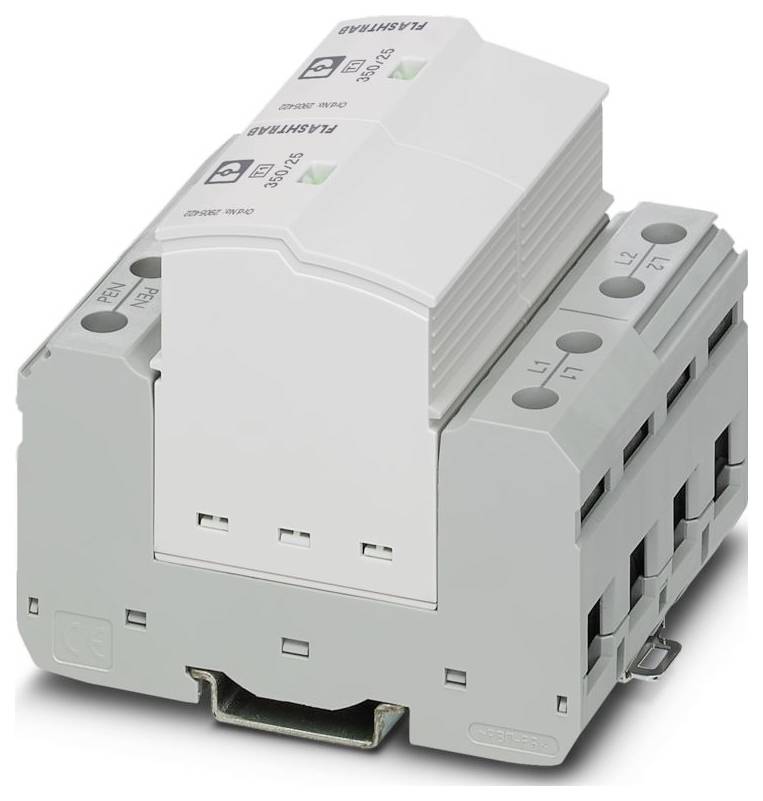

Egy szürke, moduláris elektronikus eszköz, több nyílással és címkékkel, DIN sínre szerelve, áramköri védelem vagy vezérlés céljára használt.

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (239 990 Ft / Darab)

239 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: SEC család
IEC tesztosztály: I / II; I; T1 / T2; T1
Kialakítás: Kétrészes dugaszolható szerelősín modul
Pólusok száma: 2
Túlfeszültség-védelem hibajelzése: vizuális, távjelző érintkező
Névleges feszültség UN: 240/415 V AC (TN-C)
Kijelző / Távoli értesítés: Kijelző / Távoli értesítés
Kapcsolási funkció: Váltó
Csatlakozás típusa: Dugós/csavaros csatlakozás COMBICON-on keresztül
Csavarmenet: M2
Meghúzási nyomaték: 40 lbf-in.
Hajlékony vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,14 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 3 ... 2
Szélesség: 71,2 mm
Magasság: 95,2 mm
Mélység: 74,5 mm
Osztályegység: 4 TE
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6-FR 20% üvegszálas műgyanta; PBT-FR
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Hatásirány: 2L-PEN
Maximális folyamatos feszültség UC: 350 V AC
Névleges kisülési lökőáram In (8/20) µs: 25 kA
Teljes kisülési áram IÖssz (10/350) µs: 50 kA
Válaszidő tA: ≤ 100 ns
Környezeti feltételek: Környezeti feltételek
Védettség: IP20 (csak akkor, ha minden csatlakozót használnak)
Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m (amsl)
Szabványok/előírások: EN 61643-11
Megjegyzés: 2012
Szerelési típus: Szerelősín: 35 mm
EN típus: T1 / T2; T1
Tápellátási rendszer IEC: TN-C
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Névleges frekvencia fN: 50 Hz (60 Hz)
Az anyag CTI-értéke: 600
Szigetelőanyag: PA6.6-FR 20% üvegszálas polietilén; PBT-FR
Anyagcsoport: I
Védelmi útvonalak: LL;LG
Maximális kisülési áram Imax (8/20) µs: 50 kA
Villámáram teszt (10/350) µs, töltés: 12,5 As
Villámáram teszt (10/350) µs, fajlagos energia: 160 kJ/Ω
Villámáram teszt (10/350) µs, csúcsáram Iimp: 25 kA
Utánfolyóáram-oltóképesség Ifi: 100 kA (264 V AC)
Védelmi szint Fel: ≤ 1,5 kV
Maradékfeszültség Ures: ≤ 1,5 kV (In-nél)
Válaszfeszültség 6 kV-nál (1,2/50) µs: ≤ 1,5 kV
TOV viselkedés UT-n: 415 V AC (5 s / ellenálló üzemmód); 457 V AC (120 perc / ellenálló üzemmód)
Megengedett páratartalom (üzemi): 5% ... 95%
Ütésállóság (működés közben): 30 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 5 g (5 - 500 Hz / 2,5 óra / X, Y, Z)
UL specifikációk: UL specifikációk
Energiaelosztó rendszer: Delta; Wye; Osztott fázis
Névleges frekvencia: 50/60 Hz
Levegőáteresztő képességű áramkör típusa: 2CA
Csatlakozás megnevezése: Hiba távjelző érintkező
Üzemi feszültség: 125 V AC
Üzemi áram: 10 mA AC ... 1 A AC; 1 A DC (30 V DC)
Csupaszolási hossz: 7 mm
Hibás távjelző érintkező: Hibás távjelző érintkező
Névleges terhelési áram IL: 50 A
Rövidzárlati szilárdság ISCCR: 100 kA (264 V AC)
Maximális biztosítékérték V-átvezető kábelezéshez: 125 A (gG)
Maximális biztosítékérték leágazó vezetékezéshez: 315 A (gG)
Maximális folyamatos feszültség MCOV (LG): 350 V AC
Névleges feszültség: 240 V AC; 240/415 V AC; 120/240 V AC
UL kijelző / távoli értesítés: UL kijelző / távoli értesítés
Üzemi áram (váltóáram): 1 A (váltóáram)
UL csatlakozóadatok: UL csatlakozóadatok
Maximális folyamatos feszültség MCOV (LL): 700 V AC
Általános: Általános
További műszaki adatok: További műszaki adatok
EN 61643-11: EN 61643-11
Szín (dugó): világosszürke (RAL 7035)
Szín (alapelem): szürke (RAL 7042)
Rövidzárlatállóság (SCCR): 50 kA
Névleges feszültségvédelem VPR (LL): 2000 V
Névleges feszültségvédelem VPR (LG): 1500 V
Névleges kisülési lökőáram In: 20 kA

Termék típus: Kombi levezető

Névleges feszültség: 240 V/AC
415 V/AC
120 V/AC

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20

Gyártói szám: 2905416

Típus: (1+2 ábra)

Méret: (Sz x Ma x Mé) 71.2 x 95.2 x 74.5 mm

Szélesség: 71.2 mm

Magasság: 95.2 mm

Mélység: 74.5 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi levezető 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi levezető 1 db

Leírás

Dugaszolható és szivárgási árammentes villámáram-levezető, 1-es típus / I. osztály szerint, kétfázisú táphálózatokhoz, egyetlen vezetőben kombinált PE és N (L1, L2, PEN) esetén.
