Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Védőkapcsoló 1 záró 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Védőkapcsoló
Kivitel
Elektronikus készülék megszakító
Csatlakozó
Push-in kapocs
Érintkező típus
1 záró
Gyártói szín
Élénk szürke
Adatlap (PDF)
Szám
Összesen (97 630 Ft / Darab)
97 630 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Tűzveszélyességi osztály az UL 94 szerint: V-0
- Szerelési típus: szerelősín: 35 mm
- Pólusok száma: 1
- Érintésvédelmi osztály: III.
- Kivitel: Egyrészes szerelősín modul
- Biztosíték típusa: elektronikus
- Méretezett feszültséglökés 0,5 kV
- Tápfeszültség: 18 V/DC 30 V DC
- Névleges feszültség: 24 V DC
- IN névleges áram: max. 80 A DC (dupla IN + betáplálással, legalább 2 x 6 mm²)
- Hibabiztos elem: 15 A DC (kimeneti csatornánként)
- hatékonyság:>99%
- I0 nyugalmi áram: tipikus 50 mA
- Teljesítmény veszteség: 1,2 W (alapjáraton)
- Várakozási idő egy csatorna kikapcsolása után: 10 s (túlterhelés / rövidzárlat esetén)
- Hőmérséklet csökkenés: 40 A DC (70 ° C-on (65 ° C UL 2367-rel))
- Kiadás típusa: E (elektronikus)
- Elő biztosíték szükséges: nem szükséges, integrált hibabiztos elem
- Dielektromos szilárdság: max. 30 V DC (terhelőáramkör)

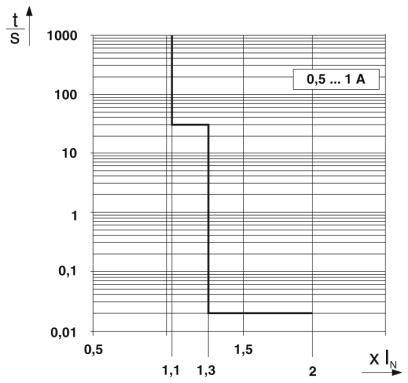

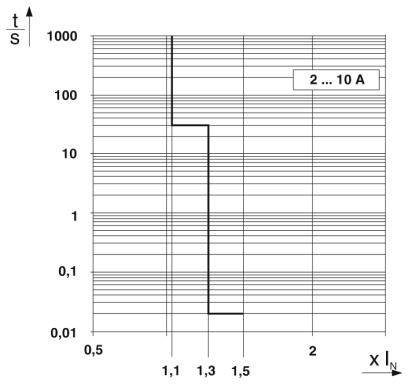

- Kikapcsolási idő terhelési áramköre: 0,02 s (>1,3 x IN)
- Vezető keresztmetszete merev: 0,2 mm² ... 2,5 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Vezető keresztmetszete rugalmas m. Ferrule m. Műanyag hüvely: 1,5 mm² ... 0,25 mm²
- Vezető keresztmetszete rugalmas m. Véghüvely műanyag hüvely nélkül: 0,25 mm² ... 2,5 mm²
- DC üzemi feszültség: 0 V DC ... 30 V DC
- DC működési áram: 1 mA DC ... 100 mA DC
- Termék típus
Védőkapcsoló
- Kivitel
Elektronikus készülék megszakító
- Csatlakozó
Push-in kapocs
- Érintkező típus
1 záró
- Gyártói szín
Élénk szürke
- Hőmérséklet (min.)
+70 °C
- Hőmérséklet (max.)
-25 °C
IP20
- Hossz
121 mm
- Szélesség
41 mm
- Magasság
130 mm
- Tartalom
1 db
- Gyártói szám
CBM E8 24DC/0.5-10A NO-R

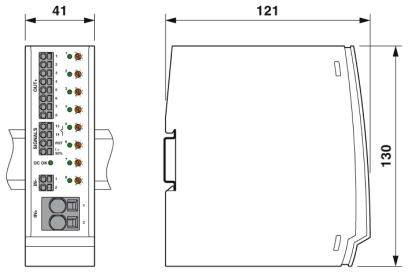

- Méret
(H x Sz x Ma) 121 x 41 x 130 mm
- Névleges áram
80 A
- Bemeneti feszültség
24 V/DC
- Pólusszám
1
- Súly
0
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Védőkapcsoló 1 záró 1 db
Adatlap 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Védőkapcsoló 1 záró 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Védőkapcsoló 1 záró 1 db
Leírás
A túlterhelés és a rövidzárlat miatt fellépő feszültségesések elleni védelem érdekében. Finom névleges áramerősség 0,5 A ... 10 A. Tápláljon 80 A-ig.
