Hasonló kivitel

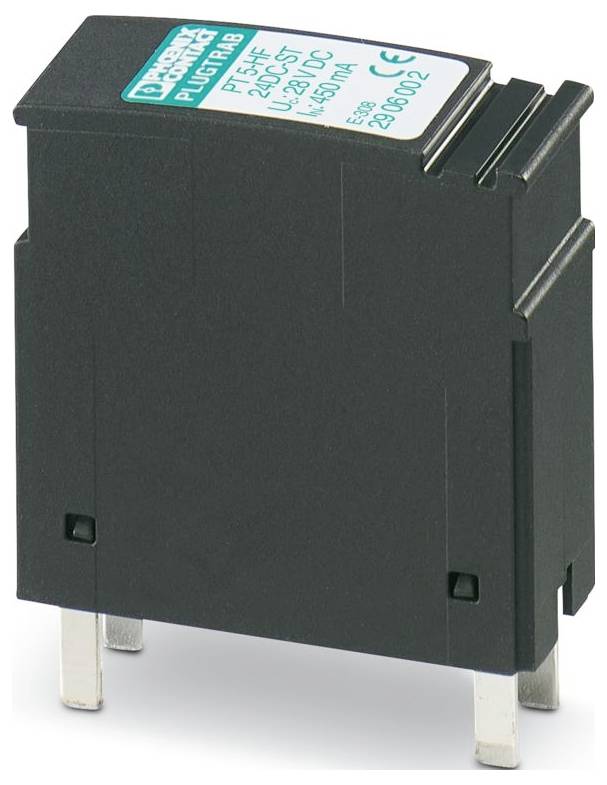

Phoenix Contact 2906002 PT 5-HF-24DC-ST Túlfeszültség ellen védő készülék 20 kA 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (66 990 Ft / Darab)
66 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: PLUGTRAB PT
- IEC tesztosztály: C1;C2;C3;D1
- Kialakítás: Dugó
- Pólusok száma: 5
- Túlfeszültség-védelem hibaüzenete: nincs
- Névleges feszültség UN: 24 V DC
- Csatlakozás típusa: Csavaros csatlakozás (alapelemmel együtt)
- Csavarmenet: M3
- Meghúzási nyomaték: 0,8 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 17,7 mm
- Magasság: 45 mm
- Mélység: 52 mm
- Osztályozási egység: 1 TE
- Színe: Fekete, RAL 9005
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Nem
- Működési irány: Vonal-Vonal és Vonal-Jel föld/árnyékolás és opcionális Jel föld/Árnyékolás-Föld föld
- Maximális folyamatos feszültség UC: 28 V DC
- Névleges áram: 450 mA (45 °C)
- Üzemi áram IC UC-n: ≤ 5 µA
- Védővezető áram IPE: ≤ 5 µA (PT 2X2-BE-vel); ≤ 1 µA (PT 2X2+F-BE-vel)
- Impulzus kisülési áram Iimp (10/350) µs: 2,5 kA (PT 2X2-BE-vel); 2,5 kA (PT 2X2+F-BE-vel)
- Teljes kisülési áram IÖssz (8/20) µs: 20 kA
- Védelmi szint Fel (ér-ér): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 450 V (C2 - 10 kA); ≤ 50 V (C3 - 25 A)
- Védelmi szint Fel (ér-föld): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 700 V (C1 - 1 kV / 500 A PT 2X2+F-BE-vel); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 900 V (C2 - 10 kV / 5 kA PT 2X2+F-BE-vel); ≤ 450 V (C2 - 10 kA); ≤ 1000 V (C2 - 10 kA PT 2X2+F-BE-vel); ≤ 50 V (C3 - 25 A); ≤ 800 V (C3 - 25 A PT 2X2+F-BE-vel)
- Kapacitás (vezeték-vezeték): tipikusan 23 pF
- Ellenállás útvonalanként: 2,2 Ω ±10%
- Maximális szükséges biztosíték: 500 mA (T)
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 2000 m (amsl)
- Szabványok/előírások: IEC 61643-21/A2
- Megjegyzés: 2012
- Szerelési típus: alaplapra szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Vezetékpárok modulonként: 2
- Névleges levezetési áram In (8/20) µs (vezeték-föld): 10 kA (PT 2X2+F-BE-vel); 10 kA (PT 2X2-BE-vel)
- Válaszidő tA (vezeték-föld): ≤ 500 ns
- Névleges kisülési lökőáram In (8/20) µs (vezeték-vezeték): 10 kA
- Válaszidő tA (vezeték-vezeték): ≤ 500 ns
- Beszúrási veszteség aE, szim.: tip. 0,3 dB (≤ 13 MHz / 100 Ω)
- Névleges impulzusáram Ian (10/1000)µs (ér-ér): 25 A
- Védelmi szint Fel (vezetékjel földelése): ≤ 150 V (C1 - 1 kV / 500 A); ≤ 150 V (C1 - 1 kV / 500 A PT 2X2+F-BE-vel); ≤ 165 V (C2 - 10 kV / 5 kA); ≤ 165 V (C2 - 10 kV / 5 kA PT 2X2-BE-vel); ≤ 450 V (C2 - 10 kA); ≤ 450 V (C2 - 10 kV / 5 kA PT 2X2-BE-vel); ≤ 50 V (C3 - 25 A); ≤ 50 V (C3 - 25 A PT 2X2-BE-vel)
- Határfrekvencia fg (3 dB), szimmetrikus a 100 Ω-os rendszerben: tipikusan 70 MHz
- Termék típus
Túlfeszültség ellen védő készülék
- Levezető áram
20 kA
- Névleges feszültség
24 V/DC
- Kivitel
Csatlakozódugó
IP20
- Gyártói szám
2906002
- Méret
(Sz x Ma x Mé) 17.7 x 45 x 52 mm
- Szélesség
17.7 mm
- Magasság
45 mm
- Mélység
52 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Túlfeszültség ellen védő készülék 20 kA 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Túlfeszültség ellen védő készülék 20 kA 1 db
Leírás
PT védődugó RF védőáramkörrel 4 jelvezetékhez. Névleges feszültség: 24 V DC
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
