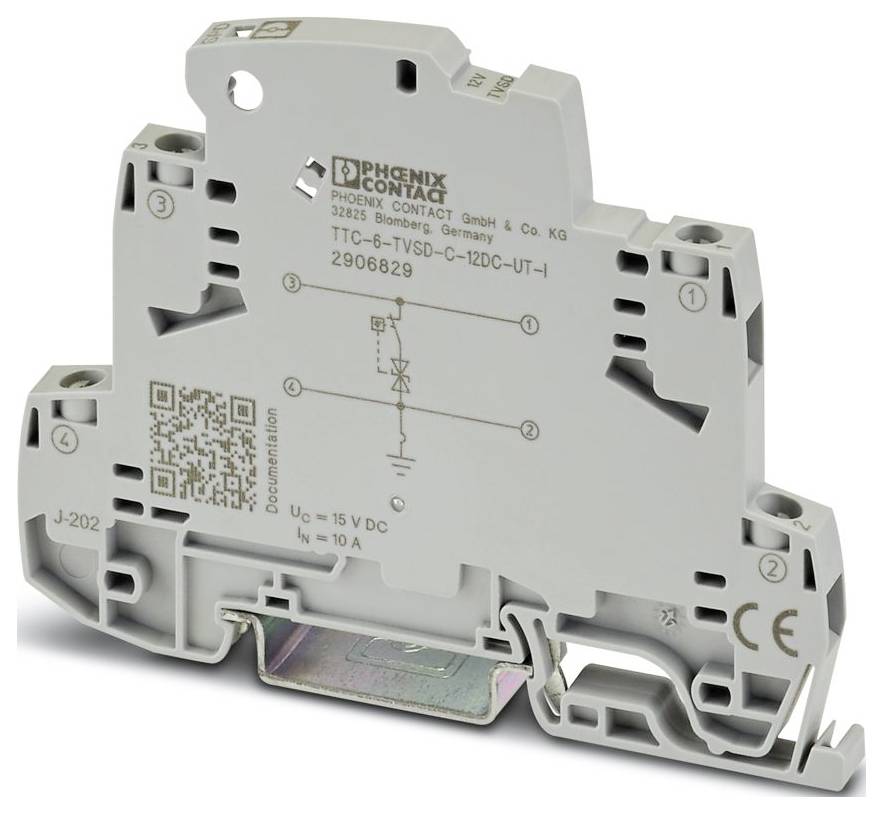

Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Túlfeszültség ellen védő készülék 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
6 db
Szám
Összesen (4795Ft / Darab)
4795Ft
ÁFA nélkül
Már csak 6 db érhető el
Műszaki adatok
- Termékcsalád: TERMITRAB komplett
- IEC tesztosztály: C1;C3
- Kialakítás: Egy darabból álló szerelősín modul
- Túlfeszültség-védelem hibaüzenete: vizuális
- Névleges feszültség UN: 12 V DC
- Csatlakozás: csavaros csatlakozóval
- Csavarmenet: M3
- Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 12
- Szélesség: 6,2 mm
- Magasság: 92 mm
- Mélység: 69,5 mm (7,5 mm-es rögzítősínnel együtt)
- Szín: szürke (RAL 7042)
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PBT
- Mechanikai adatok: Mechanikai adatok
- Nyitott oldalfal: Igen
- Hatásirány: Vezeték-Föld Föld
- Maximális folyamatos feszültség UC: 15 V DC; 10 V AC
- Névleges áram: 10 A (60 °C)
- Üzemi áram IC UC-n: ≤ 5 µA
- Védelmi szint Fel (vezeték-föld): ≤ 25 V (C1 - 0,6 kV / 300 A); ≤ 22 V (C3 - 25 A); ≤ 25 V (C3 - 60 A)
- Kapacitás (vezeték-föld): 2 nF
- Ellenállás útvonalanként: ≤ 100 mΩ
- Túlfeszültség-állóság (vezeték-föld): C1 - 0,6 kV / 300 A; C3 - 60 A
- Környezeti feltételek: Környezeti feltételek
- Védettségi osztály: IP20 (végzáróval)
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 4000 m (amsl)
- Szabványok/előírások: EN 61643-21
- Megjegyzés: 2001 + A1:2009 + A2:2013
- Szerelési típus: Szerelősín: 35 mm
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Szigetelőanyag: PBT
- Megengedett páratartalom (üzemi): 5% ... 95%
- Névleges kisülési áram In (8/20) µs (vezeték-föld): 300 A
- Válaszidő tA (vezeték-föld): ≤ 1 ns
- Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 340 kHz/150 Ω)
- EN 61643-21: EN 61643-21
- Határfrekvencia fg (3 dB), aszimmetrikus (PE) a 150 Ω-os rendszerben: tipikusan 1,1 MHz
- Termék típus
Túlfeszültség ellen védő készülék
- Kivitel
Tartósín modul, egyrészes
IP20
- Gyártói szám
2906829
- Méret
(Sz x Ma x Mé) 6.2 x 92 x 69.5 mm
- Szélesség
6.2 mm
- Magasság
92 mm
- Mélység
69.5 mm
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Túlfeszültség ellen védő készülék 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579900 Phoenix Contact 2906829 TTC-6-TVSD-C-12DC-UT-I Túlfeszültség ellen védő készülék 1 db
Leírás
Túlfeszültség-finomvédelem integrált állapotjelzővel földelt referenciapotenciálú jelvezetőhöz. Biztonsággal kapcsolatos környezetekben SIL 3-ig használható.
