Name: Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Túlfeszültség ellen védő készülék 2 kA 1 db
Brand: Phoenix Contact
SKU: 3579959
Availability: BackOrder

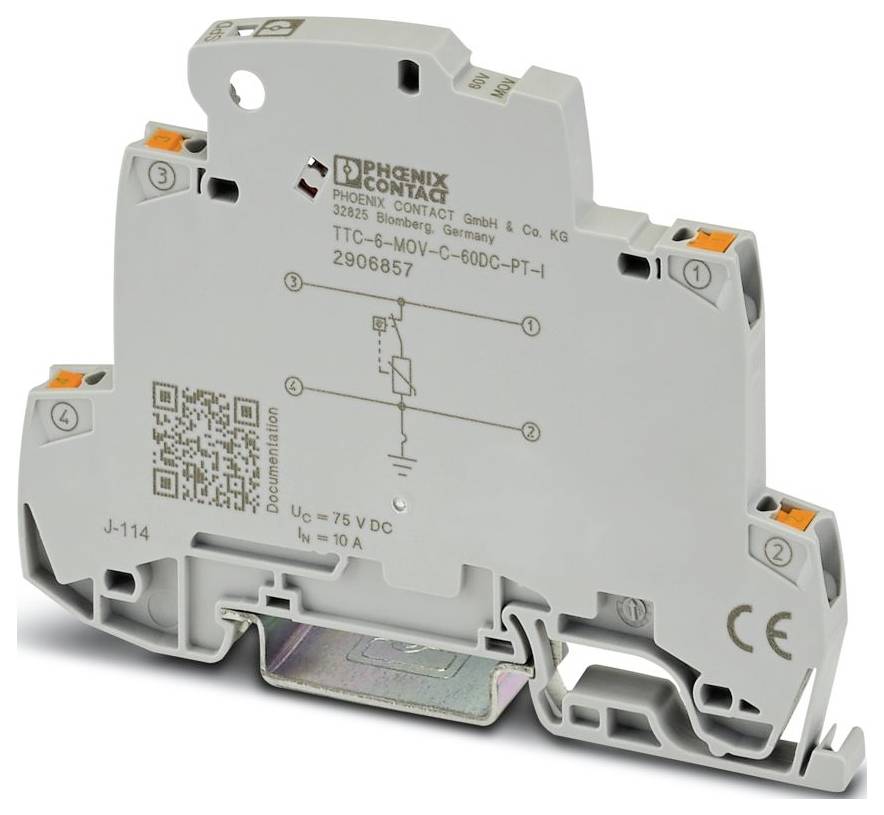

Egy kompakt Phoenix Contact túlfeszültség-védelem eszköz a „TTC-6-MOV-C-600-PT-I" modellel, 75V DC névleges értékkel, csatlakozási pontokat mutató.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

39 db

Szám

Összesen (7590Ft / Darab)

7590Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: TERMITRAB komplett
IEC tesztosztály: C1;C2;C3
Kialakítás: Egy darabból álló szerelősín modul
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 60 V DC
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 6,2 mm
Magasság: 92 mm
Mélység: 69,5 mm (7,5 mm-es rögzítősínnel együtt)
Szín: szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PBT
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Igen
Hatásirány: Vezeték-Föld Föld
Maximális folyamatos feszültség UC: 75 V DC; 53 V AC
Névleges áram: 10 A (60 °C)
Üzemi áram IC UC-n: ≤ 100 µA
Védővezető áram IPE: ≤ 100 µA
Védelmi szint Fel (ér-föld): ≤ 200 V (C1 - 600 A); ≤ 270 V (C2 - 4 kV); ≤ 190 V (C3 - 25 A); ≤ 200 V (C3 - 35 A)
Kapacitás (vezeték-föld): 5 nF
Ellenállás útvonalanként: ≤ 100 mΩ
Túlfeszültség-állóság (vezeték-föld): C1 - 600 A; C2 - 2 kA; C3 - 35 A
Környezeti feltételek: Környezeti feltételek
Védettségi osztály: IP20 (végzáróval)
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 4000 m (amsl)
Szabványok/előírások: EN 61643-21
Megjegyzés: 2001 + A1:2009 + A2:2013
Szerelési típus: Szerelősín: 35 mm
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Szigetelőanyag: PBT
Megengedett páratartalom (üzemi): 5% ... 95%
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 2 kA
Válaszidő tA (vezeték-föld): ≤ 25 ns
Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Határfrekvencia fg (3 dB), aszimmetrikus (PE) egy 150 Ω-os rendszerben: tipikusan 650 kHz

Termék típus: Túlfeszültség ellen védő készülék

Levezető áram: 2 kA

Kivitel: Tartósín modul, egyrészes

: IP20

Gyártói szám: 2906857

Méret: (Sz x Ma x Mé) 6.2 x 92 x 69.5 mm

Szélesség: 6.2 mm

Magasság: 92 mm

Mélység: 69.5 mm

Tartalom: 1 db

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Védelmi típus

Phoenix Contact 1038841 BLT-T3-230-A Túlfeszültség ellen védő készülék 1 db

Rendelési szám:3562153

Szállítás: 11. 19. [Cs.]

5 dbConrad Electronic

IP20 (beépített állapotban)

Min.: 1

Többszörös: 1

17 990 Ft^*

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I Túlfeszültség ellen védő készülék 10 kA 1 db

Rendelési szám:3562663

Szállítás: 11. 19. [Cs.]

693 dbConrad Electronic

IP20

Min.: 1

Többszörös: 1

50 990 Ft^*

Phoenix Contact 1061385 TTC-6P-3-5DC-PT-I Túlfeszültség ellen védő készülék 10 kA 1 db

Rendelési szám:3562677

Szállítás: 11. 19. [Cs.]

11 dbConrad Electronic

IP20

Min.: 1

Többszörös: 1

50 990 Ft^*

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Túlfeszültség ellen védő készülék 5 kA 1 db

Rendelési szám:3562447

Szállítás: 11. 19. [Cs.]

274 dbConrad Electronic

IP20

Min.: 1

Többszörös: 1

47 990 Ft^*

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Túlfeszültség ellen védő készülék 5 kA darab 1 db

Rendelési szám:3562470

Szállítás: 12. 21. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

45 990 Ft^*

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Túlfeszültség ellen védő készülék 10 kA 1 db

Rendelési szám:3563113

Szállítás: 12. 21. [H.]

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Túlfeszültség ellen védő készülék 2.5 kA 1 db

Rendelési szám:3564209

Szállítás: 11. 19. [Cs.]

13 dbConrad Electronic

IP20

Min.: 1

Többszörös: 1

7590Ft^*

Phoenix Contact 1064665 TTC-6P-3-EX-24DC-UT-I Túlfeszültség ellen védő készülék 10 kA 1 db

Rendelési szám:3562401

Nem elérhető

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

64 990 Ft^*

Phoenix Contact 1065313 TTC-6P-3-HF-12DC-PT-I Túlfeszültség ellen védő készülék 20 kA darab 1 db

Rendelési szám:3562418

Nem elérhető

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

57 990 Ft^*

Phoenix Contact 1065314 TTC-6P-3-HF-F-12DC-PT-I Túlfeszültség ellen védő készülék 20 kA darab 1 db

Rendelési szám:3562452

Nem elérhető

Conrad Electronic

IP20

Min.: 1

Többszörös: 1

60 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Túlfeszültség ellen védő készülék 2 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Túlfeszültség ellen védő készülék 2 kA 1 db

Leírás

Túlfeszültség-védelmi készülék beépített állapotjelzővel egy földelt referenciapotenciálú jelvezetőhöz. Biztonsággal kapcsolatos környezetekben SIL 3-ig használható.

Ez a szöveg gépi fordítással készült.
