Phoenix Contact 2909575 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db vásárlása

Egy szürke, téglalap alakú elektromos modul, amelynek első oldalán feszültségre és jelekre vonatkozó részletek láthatók, ipari alkalmazásokban történő áramszabályozásra használva.

Hasonló kivitel

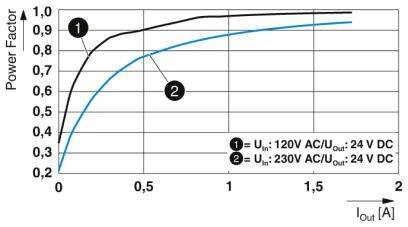

A diagram mutatja a teljesítménytényezőt a kimeneti áram függvényében. Két görbe, 120V AC és 230V AC, közel 1-ig emelkedik 2A-nél.

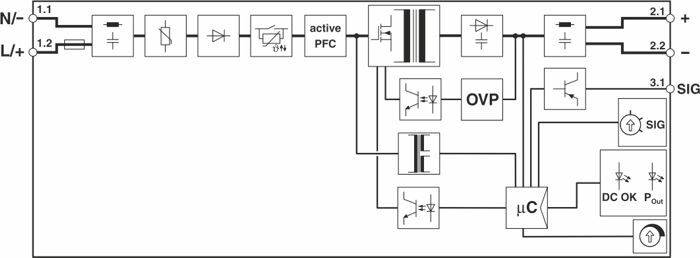

Egy elektronikus eszköz kapcsolási rajza egyenirányítóval, aktív teljesítménytényező-korrekciós (PFC) áramkörrel, túlfeszültség-védelemmel (OVP) és mikroprocesszorral. Csatlakozások a DC OK és SIG jelekhez.

A diagram bemutatja az áramköröket: Bemenet, Jelzés, Kimenet tokozatban. Bemenet: '+' 'L', 'N', '-'. Kimenet: 'O' '+' '-'. Nyilak mutatják az A irányt a Bemenetből a Jelzés és Kimenet felé.

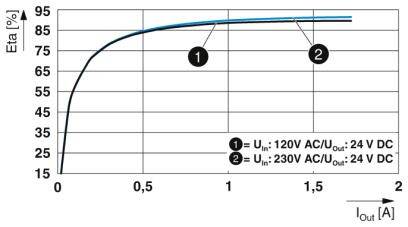

A diagram egy tápegység hatásfokgörbéjét mutatja különböző bemeneti és kimeneti feszültségek mellett. A hatásfok magasabb áramerősség esetén növekszik.

A DIN-sínre szerelhető eszköz ábrázolása 159 mm x 22,5 mm méretekkel. Tartalmaz csatlakozókat jel, egyenáram és váltóáram bemenetekhez.

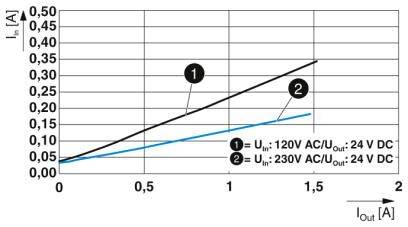

'A diagram áramerősséget mutat [A] a kimeneti áramerősség [A] ellen: 1) 120V AC/24V DC (emelkedő vonal), 2) 230V AC/24V DC (meredekebb vonal).'

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 6. K.

Szám

Összesen (23 614 Ft / Darab)

26 763,78 Ft

-12 %

23 614 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Dielektromos szilárdság: 300 V / AC 30 s
Csupaszolási hossz: 10 mm
Áramfelvétel: 0,46 A (100 V / AC), 0,37 A (120 V / AC), 0,2 A (230 V / AC), 0,2 A (240 V / AC)
Névleges energiafogyasztás: 37 VA

Kivitel: Szerelősínre szerelés

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V / AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 1.3 A

Kimenő áram (max.) kerekítve: 1.3 A

: 30 W

Fázisok: 1

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 90 x 22.5 x 106 mm

Súly: 0.188 kg

Kimeneti feszültség (max.): 24 V/DC

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2909575

Tartalom: 1 db

MTBF: 1904000 óra

Szélesség: 22.5 mm

Magasság: 106 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/1.3/PT

Hatékonysági fok: 90.7 %

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2904605 Kalapsínes tápegység 2.5 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140951

30 W

Push-in kapocs

240 V/AC

12 V/DC

2.5 A

100 V/AC

Phoenix Contact 2904598 Kalapsínes tápegység 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140988

60 W

Csavaros csatlakozó

240 V/AC

24 V/DC

2.5 A

100 V/AC

Phoenix Contact 2902995 Kalapsínes tápegység 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

60 W

Csavaros csatlakozó

264 V/AC

48 V/DC

1.25 A

85 V/AC

Phoenix Contact 2904371 Kalapsínes tápegység 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141009

90 W

Csavaros csatlakozó

575 V/AC

24 V/DC

3.75 A

264 V/AC

Phoenix Contact 2904608 Kalapsínes tápegység 15 A 180 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141010

180 W

Csavaros csatlakozó

240 V/AC

12 V/DC

15 A

100 V/AC

Phoenix Contact 2904610 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141011

240 W

Csavaros csatlakozó

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904597 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141025

30 W

Csavaros csatlakozó

240 V/AC

24 V/DC

1.3 A

100 V/AC

Phoenix Contact 2904607 Kalapsínes tápegység 7.5 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141026

90 W

Push-in kapocs

240 V/AC

12 V/DC

7.5 A

100 V/AC

Phoenix Contact 2903159 Kalapsínes tápegység 5 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141033

240 W

Push-in kapocs

240 V/AC

48 V/DC

5 A

100 V/AC

Phoenix Contact 2904599 Kalapsínes tápegység 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141035

90 W

Csavaros csatlakozó

240 V/AC

24 V/DC

3.8 A

100 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 2140967 Phoenix Contact 2909575 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140967 Phoenix Contact 2909575 Kalapsínes tápegység 1.3 A 30 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Indítson nehéz teherbírást dinamikus lendítéssel. A megelőző funkciófigyelés a kritikus működési állapotokat jeleníti meg, még mielőtt a hibák előfordulnának. Helymegtakarítás a vezérlőszekrényben a keskeny és lapos kialakításnak köszönhetően.

Ez a szöveg gépi fordítással készült.
