Name: Phoenix Contact 2909576 Kalapsínes tápegység 24 V 2.5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 2141050
Availability: BackOrder

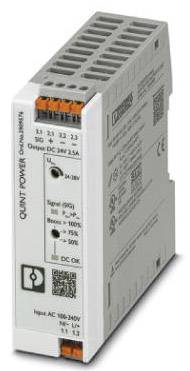

Elektronikus alkatrész a 'QUINT POWER', egy Phoenix Contact tápegység, amely a bemeneteket és kimeneteket balra, a műszaki specifikációkat jobbra mutatja.

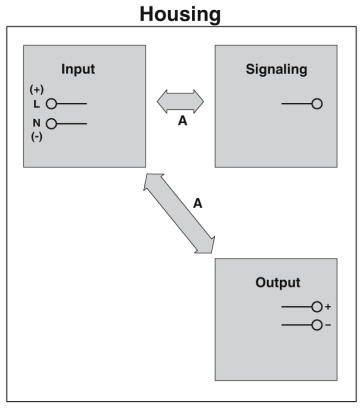

Kapcsolási vázlat három komponenssel: 'Bemenet' L, N, (-) jelöléssel, 'Jelzés' egy ponttal, és 'Kimenet' +, - jelölésekkel. Két nyíl mutatja a kapcsolatokat.

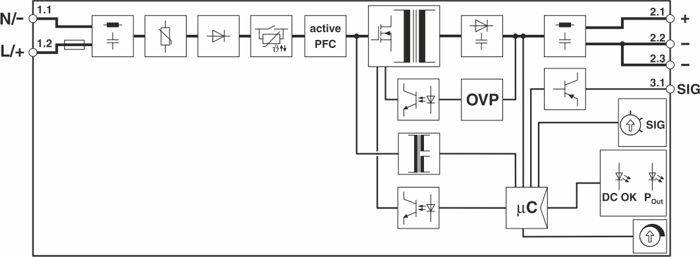

Aktív teljesítménytényező-korrekciós (PFC), túlfeszültség-védelmi (OVP) és mikrovezérlős (µC) tápegység kapcsolási rajza.

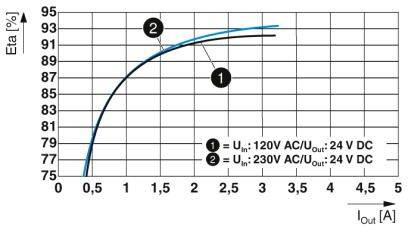

A diagram az egy tápegység hatásfokgörbéjét mutatja. X-tengely: Kimeneti áram 'I_out [A]'. Y-tengely: Hatásfok 'Eta [%]'. Két görbe, 1: U_be 120V, 2: U_be 230V.

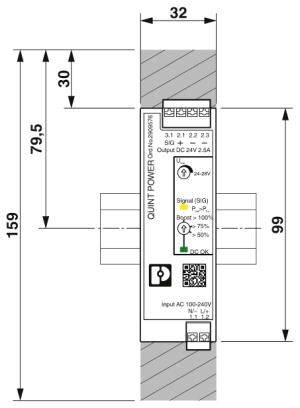

Egy 32 x 159 mm méretű kapcsolóüzemű tápegység modul, AC 100-240V bemeneti feszültséggel, DC 24V 2,5A kimeneti feszültséggel, házba szerelve.

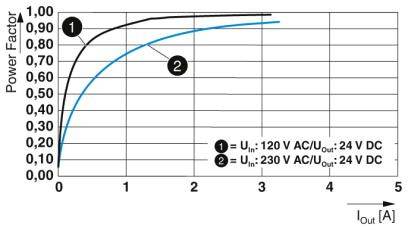

Diagram, amely a teljesítménytényezőt mutatja a kimeneti áram (Iout A-ben) függvényében. Összehasonlítás 120V (1. vonal) és 230V (2. vonal) bemeneti feszültség között.

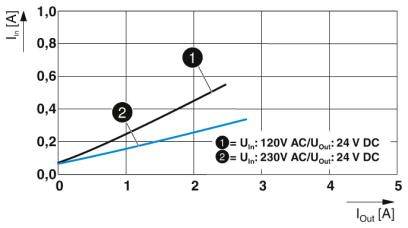

A diagram mutat két vonaldiagramot egy I-be (bemenő áram) kontra I-ki (kimenő áram) diagramon. 1. vonal: 120V AC, 2. vonal: 230V AC, mindkettő 24V DC kimenetnél.

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (40 990 Ft / Darab)

40 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Dielektromos szilárdság: 300 V / AC 30 s
Csupaszolási hossz: 10 mm
Áramfelvétel: 0,85 A (100 V / AC), 0,7 A (120 V / AC), 0,39 A (230 V / AC), 0,37 A (240 V / AC)
Névleges energiafogyasztás: 71 VA

Kivitel: Szerelősínre szerelés

Bemeneti feszültség (névleges): AC 100-240V

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V / AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 2.5 A

Kimenő áram (max.) kerekítve: 2.5 A

: 60 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 24 V

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 90 x 32 x 106 mm

Súly: 0.244 kg

Kimeneti feszültség (max.): 24 V/DC

Kimeneti feszültség (min.): 24 V

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2909576

Tartalom: 1 db

MTBF: 1347000 óra

Tápegység jellemzők: Szabályozható kimeneti feszültség

Szélesség: 32 mm

Magasság: 106 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/2.5/PT

Hatékonysági fok: 92.6 %

UKCA: Igen
