Name: Phoenix Contact 2909577 Kalapsínes tápegység 24 V 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

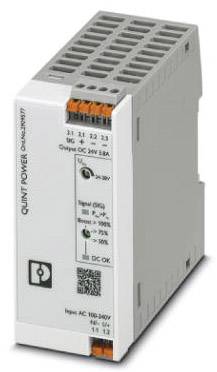

Ipari tápegység szürke házban, 'QUINT POWER' terméknévvel, amely bemeneti feszültséget jelez AC 100-240V és kimeneti feszültséget DC 24V 1.3A.

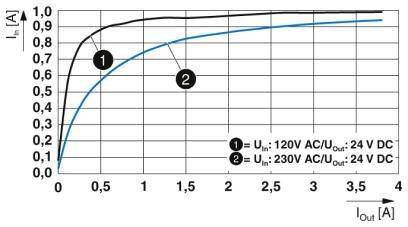

A diagram bemutatja a bemeneti áramot (I_in) az kimeneti árammal (I_out) szemben 120V AC és 230V AC esetén 24V DC mellett, két görbe (1-es és 2-es számú), emelkedő tendenciával.

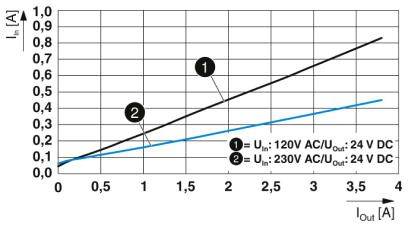

Diagram: A bemeneti áram (I_be A-ben) megfelel a kimeneti áramnak (I_ki A-ben) két feszültségnél. 1. vonal: 120V AC/24V DC; 2. vonal: 230V AC/24V DC.

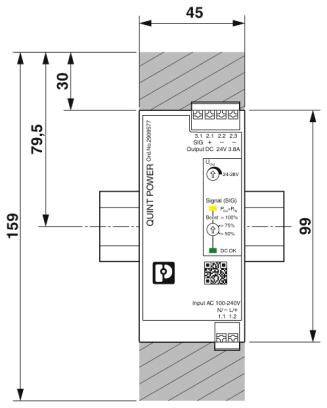

Egy elektromos készülék, amelynek neve 'QUINT POWER', méretekkel együtt ábrázolva. Jelzőlámpák és a be- és kimenetek részleteit mutató jelzések láthatók rajta.

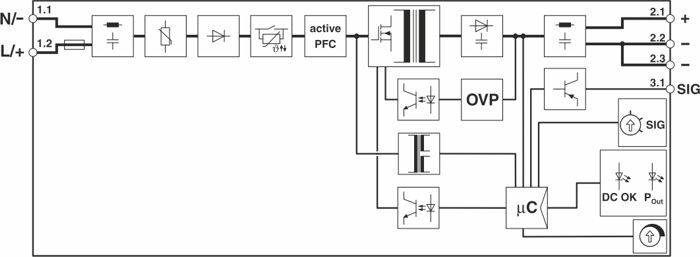

Egy aktív teljesítménytényező-korrekciós (PFC) áramkör kapcsolási rajza, túlfeszültség-védelemmel (OVP) és mikroprocesszorral (µC), amely mutatja a jel- és egyenáramú kimeneteket.

'Egy technikai doboz diagramja három szakasszal: Bemenet (Input), Jelfeldolgozás (Signaling) és Kimenet (Output), amelyeket nyilak kötnek össze.'

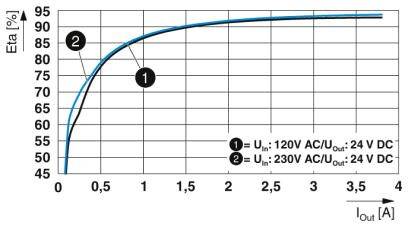

A diagram az egy tápegység hatásfokgörbéit mutatja. 1. vonal: Bemenet 120V AC, kimenet 24V DC. 2. vonal: Bemenet 230V AC, kimenet 24V DC. A hatásfok növekszik a terhelési áramerősséggel.

1/7

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (59 990 Ft / Darab)

59 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Dielektromos szilárdság: 300 V / AC 30 s
Csupaszolási hossz: 10 mm
Áramfelvétel: 1 A (100 V / AC), 0,83 A (120 V / AC), 0,46 A (230 V / AC), 0,44 A (240 V / AC)
Névleges energiafogyasztás: 104 VA

Kivitel: Szerelősínre szerelés

Bemeneti feszültség (névleges): AC 100 V - 240 V; DC 140 V - 300 V

Termék típus: Kalapsínes tápegység

Bemeneti feszültség (min.): 100 V/AC

Kimeneti feszültség: 24 V/DC

Bemeneti feszültség: 100 V / AC - 240 V/AC

Bemeneti feszültség (max.): 240 V/AC

Kimeneti áram (max.): 3.8 A

Kimenő áram (max.) kerekítve: 3.8 A

: 90 W

Kimenet típus (tápegység): Beállítható

Fázisok: 1

Kimeneti feszültség (nom.): 24 V

Csatlakozó: Push-in kapocs

Méret: (H x Sz x Ma) 90 x 45 x 106 mm

Súly: 0.296 kg

Kimeneti feszültség (max.): 24 V/DC

Kimeneti feszültség (min.): 24 V

Üzemi hőmérséklet (max.): +70 °C

Üzemi hőmérséklet (min.): +60 °C

Üzemi hőmérséklet (min.): -25 °C

Gyártói szám: 2909577

Tartalom: 1 db

MTBF: 1272000 óra

Tápegység jellemzők: Szabályozható kimeneti feszültség

Szélesség: 45 mm

Magasság: 106 mm

Hossz: 90 mm

: IP20

Hőmérséklet (max.): +85 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: QUINT4-PS/1AC/24DC/3.8/PT

Hatékonysági fok: 93.7 %

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Csatlakozó

Bemeneti feszültség (max.)

Kimeneti feszültség (nom.)

Kimeneti feszültség

Kimenet típus (tápegység)

Bemeneti feszültség (névleges)

Kimenő áram (max.) kerekítve

Bemeneti feszültség (min.)

Phoenix Contact 2320911 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2209722

Szállítás: 10. 28. [Sze.]

Conrad Electronic

240 W

Dugaszolható csavaros csatlakozó

264 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

10 A

85 V/AC

Min.: 1

Többszörös: 1

178 990 Ft^*

Phoenix Contact 2902646 Kalapsínes tápegység 10 A 50 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225461

Szállítás: 10. 28. [Sze.]

Conrad Electronic

50 W

Csavaros csatlakozó

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Min.: 1

Többszörös: 1

83 990 Ft^*

Phoenix Contact 2902994 Kalapsínes tápegység Táp (standby) 0.3 W 24 V 3.75 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225477

Szállítás: 10. 28. [Sze.]

Conrad Electronic

90 W

Csavaros csatlakozó

264 V/AC

24 V

24 V/DC

Fix feszültségű

100-240 V/AC

3.75 A

85 V/AC

Min.: 1

Többszörös: 1

38 990 Ft^*

Phoenix Contact 2902995 Kalapsínes tápegység Táp (standby) 0.3 W 48 V 1.25 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2140996

Szállítás: 10. 28. [Sze.]

Conrad Electronic

60 W

Csavaros csatlakozó

264 V/AC

48 V

48 V/DC

Fix feszültségű

100-240 V/AC

1.25 A

85 V/AC

Min.: 1

Többszörös: 1

28 990 Ft^*

Phoenix Contact 2903002 Kalapsínes tápegység Táp (standby) 0.3 W 15 V 6.67 A 100 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2141057

Szállítás: 10. 28. [Sze.]

Conrad Electronic

100 W

Csavaros csatlakozó

264 V/AC

15 V

15 V/DC

Fix feszültségű

100-240 V/AC

6.67 A

85 V/AC

Min.: 1

Többszörös: 1

46 990 Ft^*

Phoenix Contact 2903144 Kalapsínes tápegység 24 V 5 A 120 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225478

Szállítás: 10. 28. [Sze.]

Conrad Electronic

120 W

Push-in kapocs

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

5 A

100 V/AC

Min.: 1

Többszörös: 1

76 990 Ft^*

Phoenix Contact 2903145 Kalapsínes tápegység 24 V 10 A 240 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225479

Szállítás: 10. 28. [Sze.]

Conrad Electronic

240 W

Push-in kapocs

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

10 A

100 V/AC

Min.: 1

Többszörös: 1

117 990 Ft^*

Phoenix Contact 2903147 Kalapsínes tápegység 24 V 3 A 72 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225480

Szállítás: 10. 28. [Sze.]

Conrad Electronic

72 W

Push-in kapocs

240 V/AC

24 V

24 V/DC

Beállítható

100-240 V/AC

3 A

100 V/AC

Min.: 1

Többszörös: 1

33 990 Ft^*

Phoenix Contact 2903156 Kalapsínes tápegység 40 A 960 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225481

Szállítás: 10. 28. [Sze.]

Conrad Electronic

960 W

Push-in kapocs

500 V/AC

24 V/DC

Beállítható

400 - 500 V/AC

40 A

400 V/AC

Min.: 1

Többszörös: 1

194 990 Ft^*

Phoenix Contact 2903157 Kalapsínes tápegység 12 V 5 A 60 W Tartalom, tartalmi egységek rendelésenként 1 db

Rendelési szám:2225482

Szállítás: 10. 28. [Sze.]

Conrad Electronic

60 W

Push-in kapocs

240 V/AC

12 V

12 V/DC

Beállítható

100-240 V/AC

5 A

100 V/AC

Min.: 1

Többszörös: 1

61 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2141030 Phoenix Contact 2909577 Kalapsínes tápegység 24 V 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2141030 Phoenix Contact 2909577 Kalapsínes tápegység 24 V 3.8 A 90 W Tartalom, tartalmi egységek rendelésenként 1 db

Leírás

Indítson nehéz teherbírást dinamikus lendítéssel. A megelőző funkciófigyelés a kritikus működési állapotokat jeleníti meg, még mielőtt a hibák előfordulnának. Helymegtakarítás a vezérlőszekrényben a keskeny és lapos kialakításnak köszönhetően.

Ez a szöveg gépi fordítással készült.
