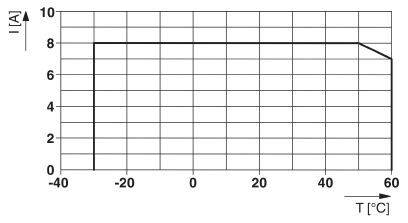

![A diagram mutatja az áramot I[A] a hőmérséklet T[°C] függvényében. Állandó 8A érték -40°C-tól 50°C-ig, majd csökkenés 60°C-nál.](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002225787TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
![A diagram áramerősséget (I[A]) ábrázol a hőmérséklet (T[°C]) függvényében. Az áramerősség 24 A-en marad állandó -20°C-tól 40°C-ig, majd 60°C-nál 18 A-re csökken.](https://asset.conrad.com/media10/isa/160267/c1/-/hu/002225787TI07/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/9
Hasonló kivitel

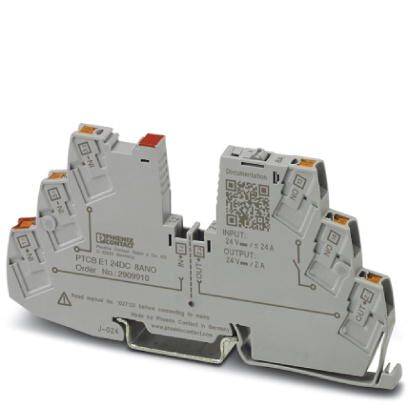

Phoenix Contact 2909910 PTCB E1 24DC/8A NO Védőkapcsoló 1 záró 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Védőkapcsoló
Kivitel
Elektronikus készülék megszakító
Csatlakozó
Push-in kapocs
Érintkező típus
1 záró
Gyártói szín
Közlekedési szürke
Adatlap (PDF)
3960 db
Szám
Összesen (13 378 Ft / Darab)
15 740,16 Ft
-15 %
13 378 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Tűzveszélyességi osztály az UL 94 szerint: V-0
- Szerelési típus: szerelősín: 35 mm
- Pólusok száma: 1
- Érintésvédelmi osztály: III.
- Kivitel: Egyrészes szerelősín modul
- Biztosíték típusa: elektronikus
- Méretezett feszültséglökés 0,5 kV
- Tápfeszültség: 18 V/DC 30 V DC
- Névleges feszültség: 24 V DC
- Névleges áram IN: 24 A DC (teljes árambemenet)
- Hibabiztos elem: 15 A DC
- Hatékonyság:>99%
- I0 nyugalmi áram: tipikus 12 mA
- Teljesítmény veszteség: általában 0,3 W (alapjáraton)
- Várakozási idő egy csatorna kikapcsolása után: 5 s (túlterhelés / rövidzárlat esetén)
- Hőmérséklet csökkenés: 21 A (teljes áram 60 ° C-on)
- Kiadás típusa: E (elektronikus)
- Elő biztosíték szükséges: nem szükséges, integrált hibabiztos elem
- Dielektromos szilárdság: max. 35 V DC (terhelőáramkör)
- Feszültségcsökkenés: 0,13 V (8 A-nál)

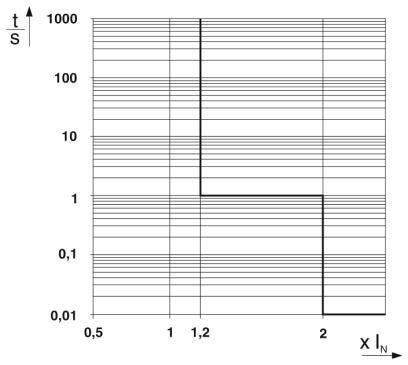

- Kikapcsolási időterhelés-áramkör: ≤ 10 ms (rövidzárlat esetén>2,0 x IN)
- Vezető keresztmetszete merev: 0,2 mm² ... 4 mm²
- Vezető keresztmetszete AWG: 24 ... 14
- Vezető keresztmetszete rugalmas m. Ferrule w. Műanyag hüvely: 0,2 mm² ... 2,5 mm²
- Vezető keresztmetszete rugalmas m. Véghüvely műanyag hüvely nélkül: 0,2 mm² ... 2,5 mm²
- Működési feszültség DC: 0 V DC ... 30 V DC
- DC működési áram: 100 mA DC
- Termék típus
Védőkapcsoló
- Kivitel
Elektronikus készülék megszakító
- Csatlakozó
Push-in kapocs
- Érintkező típus
1 záró
- Gyártói szín
Közlekedési szürke
- Hőmérséklet (min.)
+60 °C
- Hőmérséklet (max.)
-30 °C
IP20
- Hossz
55.6 mm
- Szélesség
6.2 mm
- Magasság
105.8 mm
- Tartalom
1 db
- Gyártói szám
PTCB E1 24DC/8A NO
- Méret

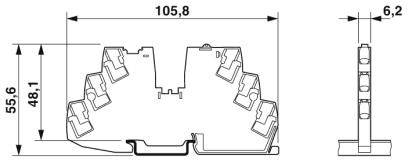

(H x Sz x Ma) 55.6 x 6.2 x 105.8 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Védőkapcsoló 1 záró 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2225787 Phoenix Contact 2909910 PTCB E1 24DC/8A NO Védőkapcsoló 1 záró 1 db
Leírás
Könnyen beállítható alkalmazások, mivel átháríthatók a CLIPLINE teljes sorkapocs-sorozatára. Építsen egyedileg a megfelelő védelem érdekében, pontosan az Ön igényei szerint.
