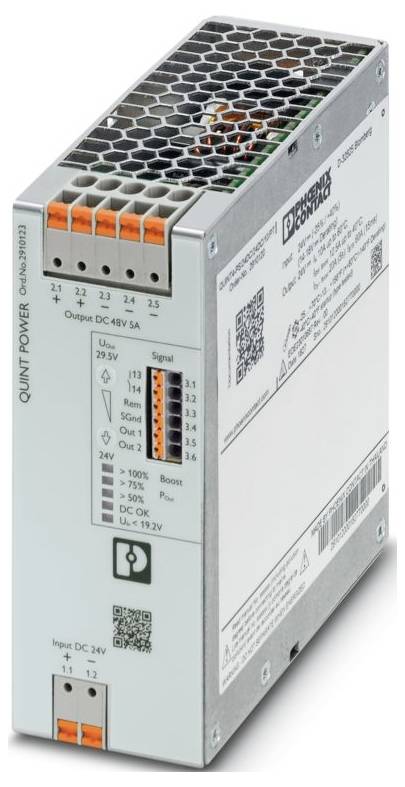

Phoenix Contact 2910123 DC/DC gépjármű feszültségváltó 24 V/DC 48 V/DC 5 A 256 VA Tartalom, tartalmi egységek rendelésen
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (130 990 Ft / Darab)
130 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 122 mm
- Magasság: 130 mm
- Mélység: 53 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-10
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés): 5 Hz ... 100 Hz-es rezonanciakeresés 2,3 g, 90 perc, rezonanciafrekvencia 2,3 g, 90 perc (a DNV GL C osztály szerint)
- Csupaszolási hossz: 8 mm
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Azonosítás: LR
- Védelmi osztály: Speciális SELV bemenettel és kimenettel
- Frekvencia 300 Hz
- Bemeneti feszültségtartomány: 24 V DC
- Bemeneti feszültségtartomány: 24 V DC -25% ... +40 %
- Széleskörű bejárat: nincs
- Maximális feszültség: 35 V DC (60 s)
- Bekapcsolási áram: tipikusan 1 A
- Bekapcsolási áram integrálja (I2t):< 0,01 A2s
- Bekapcsolási áramkorlát: 1 A (1 ms után)
- Áramkimaradás áthidalási ideje: jellemzően 16 ms (24 V DC)
- Áramfelvétel: 13,8 A (24 V DC)
- Névleges teljesítményfelvétel: 256 VA
- Tipikus indítási idő: 300 ms (ALVÓ ÜZEMMÓDBÓL)
- Bekapcsolási idő:< 1 másodperc
- Bemeneti biztosíték: 30 A (lomha, belső)
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: 16 A ... 20 A (B, C, D, K vagy hasonló karakterisztika)
- Hatékonyság: tipikusan 94% (24V DC)
- Kimeneti jellemzők: U/I Advanced; Smart HICCUP; FUSE MODE
- Névleges kimeneti feszültség: 48 V DC
- Kimeneti feszültség beállítási tartomány (USet): 48 V DC ... 56 V egyenáram (> 48 V állandó teljesítmény)
- Névleges kimeneti áram (IN): 5 A
- Statikus töltés (IStat.Boost): 6,25 A
- Dinamikus erősítés (IDyn.Boost): 10 A (5 s)
- Szelektív biztosítékkioldás (ISFB): 30A (15ms)
- Mágneses biztonsági kioldás: A1...A6 / B2 / C1...C2 / Z1...Z6
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Kimeneti teljesítmény (PN): 240 W
- Kimeneti teljesítmény (PStat.) Teljesítménynövelés): 300 W
- Kimeneti teljesítmény (PDyn.) Boost): 480 W (5 s)
- Visszatáplálási képesség: ≤ 60 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 60 V DC
- Maradék hullámzás:< 50 mVSS
- Statikus szabály eltérése:< 3% (statikus terheléseloszlás 10% ... 90%)
- Dinamikus eltérés a szabálytól:< 3% (statikus terheléseloszlás 10% ... 90%)
- Szabályozási eltérés Bemeneti feszültség változása:< 3% (statikus terheléseloszlás 10% ... 90%)
- Emelkedési idő:< 100 ms (UOUT (10% ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 4 W
- Maximális teljesítményveszteség névleges terhelésnél:< 16 W
- Teljesítményveszteség ALVÓ ÜZEMMÓDBAN:< 2 W
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus; termomágneses; hővédelem
- Bemenet: 1 kV (3. teszterősségi szint - szimmetrikus); 2 kV (3. teszterősségi szint - aszimmetrikus)
- Pozíció: 3.x
- Vezetékcsatlakozás: Vezetékcsatlakozás
- merev: 0,2 mm² ... 1 mm²
- Rugalmas: 0,2 mm² ... 1,5 mm²
- Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,2 mm² ... 1,5 mm²
- Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,2 mm² ... 0,75 mm²
- merev (AWG): 24 ... 16
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 2 kV (3-as teszterősségi szint - kiegyensúlyozatlan)
- LED jelzés: LED jelzés
- Jelzéstípusok: LED; Potenciálmentes jelérintkező; Aktív jelkimenet Out1 (digitális, konfigurálható); Aktív jelkimenet Out2 (digitális, analóg, konfigurálható); Távoli érintkező; Jelföld SGnd
- Jelküszöb:> 100% (a LED sárgán világít, kimeneti teljesítmény)> 240 W);> 75% (a LED zölden világít, kimeneti teljesítmény)> 180 W);> 50% (a LED zölden világít, kimeneti teljesítmény)> 120 W);> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog);> 0,8 x UInNom (LED kikapcsolva);< 0,8 x UInNom (a LED sárgán világít)
- Távoli jel bemenet (konfigurálható): Távoli jel bemenet (konfigurálható)
- Csatlakozási jelölés: 3,4 +
- Funkció: Jelföldelés
- Alapértelmezett: Kimeneti feszültség
- 1. kimeneti jel (konfigurálható): 1. kimeneti jel (konfigurálható)
- Digitális: 24 V DC; 1 A; 30 V AC; 0,5 A
- Jelopciók: Kimeneti áram; Kimeneti teljesítmény; Üzemórák; Korai magas hőmérséklet figyelmeztetés; OVP feszültségkorlátozás aktív; UIN bemeneti feszültség OK
- 2. kimeneti jel (konfigurálható): 2. kimeneti jel (konfigurálható)
- Analóg: 4 mA ... 20 mA ±5 % (terhelés ≤400 Ω)
- 13/14-es jelkimeneti relé (konfigurálható): 13/14-es jelkimeneti relé (konfigurálható)
- Kapcsolóérintkező (potenciálmentes): potenciálmentes
- Jelföld SGnd: Jelföld SGnd
- Referenciapotenciál: OUT1, OUT2, REM felé
- Fázisok száma: 1,00
- Szigetelési feszültség bemenet/kimenet: 4 kV DC (típusvizsgálat); 2 kV DC (egységvizsgálat)
- Kapcsolási frekvencia: 190,00 kHz ... 220,00 kHz (segédátalakító fokozat); 67,00 kHz ... 135,00 kHz (fő konverter fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 1369000 óra (25 °C);> 793 000 óra (40 °C);> 328000 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- áram: 5 A
- a hőmérséklet 30 °C
- Idő: 50 ms
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Cikk méretei: Cikk méretei
- Cikkméretek alternatív rögzítéshez: Cikkméretek alternatív rögzítéshez
- Telepítési méret: Telepítési méret
- Jobb/bal oldali beépítési távolság (aktív): 15 mm / 15 mm (≤ 70 °C)
- Jobb/bal oldali beépítési távolság (passzív): 0 mm / 0 mm (≤ 70 °C)
- Beépítési távolság felül/alul (aktív): 50 mm / 50 mm (≤ 70 °C)
- Beépítési távolság felül/alul (passzív): 50 mm / 50 mm (≤ 70 °C)
- Szerelési utasítások: egymásra helyezhető: PN ≥50%, vízszintesen 5 mm, aktív alkatrészek mellett 15 mm, függőlegesen 50 mm
- összekapcsolható: PN< 50%, vízszintes 0 mm, függőleges felül 40 mm, függőleges alul 20 mm
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: Fém
- Burkolat anyaga: Rozsdamentes acél X6Cr17
- Oldalsó panel felülete: Alumínium
- Üzemi magasság: ≤ 5000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K22 (az EN 60721-3-3 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 18 ms, 30 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Szabványos megnevezés: Vasúti alkalmazások
- Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések: Biztonsági mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések
- Védő extra alacsony feszültség: Védő extra alacsony feszültség
- Feszültségcsökkenések: Feszültségcsökkenések
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Hajóépítés: Hajóépítés
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Erőművek EMC-követelményei: IEC 61850-3; EN 61000-6-5
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
- DNV: B osztály
- DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 8 kV (4-es teszt súlyossági szint)
- Légkisülés: 15 kV (4-es teszt súlyossági szint)
- Megjegyzés: B. kritérium
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttér erőssége: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 1 kV
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 100 kHz
- 2. tesztszint: 1 MHz
- 3. tesztszint: 1,5 kHz 15 kHz (3. tesztszint)
- 4. tesztszint: 15 kHz 150 kHz (3. tesztszint)
- 5. tesztszint: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (3. tesztszint)
- 6. tesztszint: 0 Hz 16,7 Hz 50 Hz 60 Hz (3. tesztszint)
- Az egyenfeszültség váltakozó áramú összetevője: Az egyenfeszültség váltakozó áramú összetevője
- Árfolyam: 14% (ENSZ)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Bemenet, kimenet (1. tesztszint): 100 kHz 1 MHz (2. tesztszint - szimmetrikus)
- Bemenet, kimenet (2. tesztszint): 100 kHz 1 MHz (2. tesztszint - kiegyensúlyozatlan)
- Bemenet, kimenet (3. tesztszint): 10 MHz (2. tesztszint - kiegyensúlyozatlan)
- Jelek (1. tesztszint): 100 kHz 1 MHz (2. teszterősségi szint - szimmetrikus)
- Jelek (2. tesztszint): 100 kHz 1 MHz (2. tesztszint - kiegyensúlyozatlan)
- Csillapított oszcilláló mágneses mező: Csillapított oszcilláló mágneses mező
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Vasúti alkalmazások: Vasúti alkalmazások
- Termék típus
DC/DC gépjármű feszültségváltó
- Gyártói szám
QUINT4-PS/24DC/48DC/5/PT
- Névleges feszültség
24 V/DC
- Kimeneti feszültségek
48 V/DC
- Kimeneti áram (max.)
5 A
- Kimenő áram (max.) kerekítve
5 A
256 VA
- Csatlakozó
Push-In rugóerős csatlakozás
- Üzemi hőmérséklet (min.)
-25 °C
- Üzemi hőmérséklet (max.)
70 °C
- Méret
(H x Sz x Ma) 125 x 50 x 130 mm
- Magasság
130 mm
- Hossz
125 mm
- Szélesség
50 mm
- Tartalom
1 db
- Mélység
125 mm
IP20
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3580274 Phoenix Contact 2910123 DC/DC gépjármű feszültségváltó 24 V/DC 48 V/DC 5 A 256 VA Tartalom, tartalmi egységek rendelésen
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3580274 Phoenix Contact 2910123 DC/DC gépjármű feszültségváltó 24 V/DC 48 V/DC 5 A 256 VA Tartalom, tartalmi egységek rendelésen
Leírás
Primer kapcsolóüzemű DC/DC átalakító, QUINT POWER, Kalapsínre szerelhető, SFB technológia (szelektív biztosítékkioldás), Bemenet: 24 V DC, Kimenet: 48 V DC / 5 A
