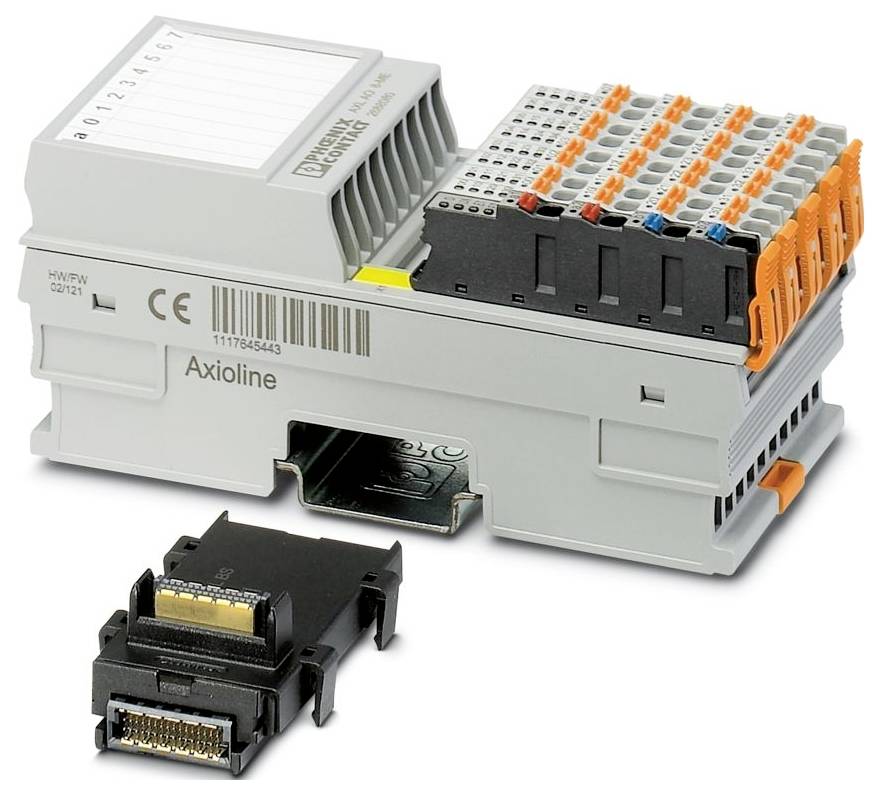

Phoenix Contact AXL F AO8 XC 1F 2701237 Analóg modul 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (257 472 Ft / Darab)
257 472 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 53,6 mm
- Magasság: 126,1 mm
- Mélység: 54 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (standard); -40 °C ... 70 °C (Kiterjesztett, lásd az adatlap „Sikeresen tesztelt: Használat szélsőséges környezeti feltételek mellett” című fejezetét.)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (vegye figyelembe a hőmérséklet-csökkenést)
- Átviteli sebesség: 100 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 6,3 W
- Teszt időtartama: 21 nap
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 2
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszcsatlakozó modullal és Axioline F-csatlakozókkal együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 235 mA (8 áramcsatorna, kimenet 20 mA); tip. 110 mA (8 feszültségcsatorna, kimenet 10 V)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Hőmérséklet: 25 °C ±1 K
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus (35 V, 0,5 s); Fordított polaritás elleni védelem | HW 01-ig: fordított polaritás elleni védelem dióda; HW 02-től: párhuzamos dióda | külső 5 A-es biztosítékkal (csak üzembe helyezéshez); Tranziensvédelem | szuppresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Használati korlátozás: Használati korlátozás
- EMC megjegyzés: EMC: A osztályú termék, lásd a gyártói nyilatkozatot a letöltési területen
- Különleges jellemzők: Extrém körülményekre alkalmas változat
- Kimeneti terhelési áram kimenet: akár 500 Ω
- Kijáratok száma: 8
- Kimenet megnevezése: Analóg kimenetek
- Kimeneti jeláram: 0 mA ... 20 mA; 4 mA ... 20 mA;-20 mA ... 20 mA
- Kimeneti jelfeszültség: 0 V ... 5 V; -5 V ... 5 V; 0 V ... 10 V; -10 V ... 10 V
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Analóg: Analóg:
- Tápfeszültség: 24 V DC
- Megjegyzés a csatlakozástechnikáról: árnyékolt, sodrott érpárak
- Megengedett kábelhossz: max. 250 m (referenciakábeltípus LiYCY (TP) n*2*0,5 mm²)
- Kimeneti terhelés/feszültség kimenet:> 2 kΩ
- Modul: Modul
- Beviteli címtartomány: 16 bájt
- Kimeneti címtartomány: 16 bájt
- Paraméteradat-követelmény: 26 bájt
- Konfigurációs adatkövetelmény: 7 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Adatformátumok: IB IL, S7-kompatibilis
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Potenciál: Bemenet analóg modulokhoz (UA): Potenciál: Bemenet analóg modulokhoz (UA)
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / 24 V-os tápellátás (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Tesztelés (mérgező gáz): Tesztelés (mérgező gáz)
- Vizsgálati szabvány: ISA-71.04-2013 G3 Harsh A csoport; IEC 60068-2-60:2015 4. módszer
- Relatív páratartalom: 75% ±3%
- H2S (hidrogén-szulfid) térfogatkoncentrációja: 50 ppb
- NO2 (nitrogén-dioxid) térfogatkoncentrációja: 1250 ppb
- Cl2 (klór) térfogatkoncentrációja: 10 ppb
- SO2 (kén-dioxid) térfogatkoncentrációja: 300 ppb
- D/A konverziós idő: 5 µs
- D/A átalakító felbontása: 16 bit
- Kimeneti érték ábrázolása: 16 bit (15 bit + előjel)
- Folyamatadat-frissítés: 300 µs
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Analóg kimenetek: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V táp (perifériák) / Analóg kimenetek: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Analóg kimenetek / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / analóg kimenetek: 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V táp (perifériák) / analóg kimenetek: 500 V AC, 50 Hz, 1 perc
- Termék típus
Analóg modul
- Gyártói szám
AXL F AO8 XC 1F
- Analóg kimenetek száma (max.)
8
- Kimenetek száma (max.)
8
- Kimenetek száma
8 x
- Áram kimeneti jel
0 mA ... 20 mA mA
- Kimeneti áram (max.) csatornánként
20 mA
- Feszültség kimeneti jel
0 V ... 5 V V
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
54 mm
- Szélesség
53.6 mm
IP20
- Méret
(H x Sz x Ma) 54 x 53.6 x 126.1 mm
- Csatlakozási technika
2 vezetékes
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
235 mA
- Gyártói szám
2701237
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-40 °C
- Mélység
52.59 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analóg modul 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579291 Phoenix Contact AXL F AO8 XC 1F 2701237 Analóg modul 24 V/DC, 5 V/DC
Leírás
Axioline F, Analóg kimeneti modul, Analóg kimenetek: 8,0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, csatlakozástechnika: 2 vezetékes, átviteli sebesség a lokális buszon: 100 Mbit/s, szélsőséges körülményekre alkalmas változat, védettség: IP20, buszcsatlakozó modullal és Axioline F csatlakozókkal együtt
