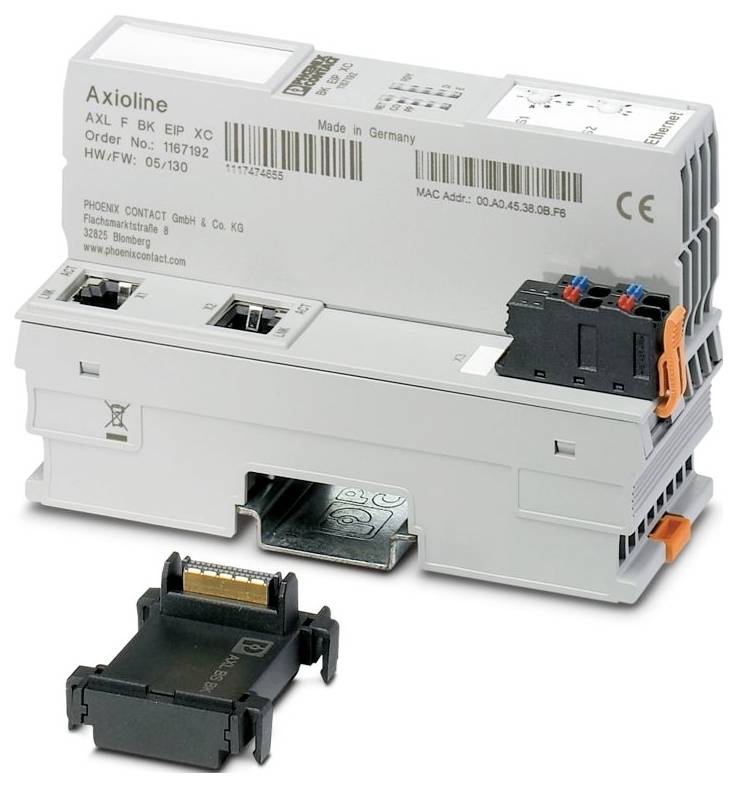

Phoenix Contact AXL F BK EIP XC 1167192 Buszcsatoló 24 V/DC, 5 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (244 087 Ft / Darab)
244 087 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 45 mm
- Magasság: 126,1 mm
- Mélység: 74 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (standard, UL jóváhagyással rendelkező alkalmazások, 2. zónájú potenciálisan robbanásveszélyes légkörben való használat | Szerelési helyzet: falra szerelés vízszintes szerelősínre); -25 °C ... 55 °C (standard, UL jóváhagyással rendelkező alkalmazások, 2. zónájú potenciálisan robbanásveszélyes légkörben való használat | beépítési helyzet: tetszőleges); -40 °C ... 70 °C (Kiterjesztett, lásd az adatlap „Sikeresen tesztelt: Használat szélsőséges környezeti feltételek mellett” című fejezetét.)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozó megnevezése: Axioline F-csatlakozó
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: bármilyen (vegye figyelembe a hőmérséklet-csökkenést)
- ATEX: ATEX
- IECEx: IECEx
- Átviteli sebesség: 100 Mbps
- Jelölés: I. osztály, 2. zóna, AEx ec IIC T4; I. osztály, 2. kategória, A, B, C, D, T4 csoportok; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maximális teljesítményveszteség névleges körülmények között: 4 W
- Teszt időtartama: 21 nap
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Szállítási terjedelem: buszcsatlakozó modullal és Axioline F-csatlakozóval együtt
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Tanúsítvány: , 2021122309114456
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 583 mA (2,0 A UBus-on, UL = 24 V, UL jóváhagyással rendelkező alkalmazások, 2. zónájú robbanásveszélyes környezetben való használat); max. 670 mA (2,5 A UBus-on, UL = 24 V)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Hőmérséklet: 25 °C ±1 K
- Védelmi áramkör: Túlfeszültség-védelem | elektronikus; Fordított polaritás elleni védelem | elektronikus
- UKEX: UKEX
- Támogatott protokollok: EtherNet/IP™; SNMP; HTTP; TFTP; FTP; BootP; DHCP; DCP; DLR
- Átviteli fizika: Ethernet RJ45 csavart érpárban
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Különleges jellemzők: Extrém körülményekre alkalmas változat
- CCC / Kínai Ex: CCC / Kínai Ex
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 5 V DC (buszcsatlakozó modulon keresztül)
- EtherNet/IP™: EtherNet/IP™
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Rendszerhatárok: Rendszerhatárok
- Támogatott résztvevők száma: max. 63 (állomásonként)
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Csatlakoztatható helyi busz résztvevők száma: max. 63
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Axioline F-csatlakozó: Axioline F-csatlakozó
- Tesztelés (mérgező gáz): Tesztelés (mérgező gáz)
- Vizsgálati szabvány: ISA-71.04-2013 G3 Harsh A csoport; IEC 60068-2-60:2015 4. módszer
- Relatív páratartalom: 75% ±3%
- H2S (hidrogén-szulfid) térfogatkoncentrációja: 50 ppb
- NO2 (nitrogén-dioxid) térfogatkoncentrációja: 1250 ppb
- Cl2 (klór) térfogatkoncentrációja: 10 ppb
- SO2 (kén-dioxid) térfogatkoncentrációja: 300 ppb
- Tesztfeszültség: Ethernet interfész 1 / Ethernet interfész 2: 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 1 / Funkcionális földelés: 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 2 / Funkcionális földelés: 1500 V AC, 50 Hz, 1 perc
- Tápellátás: max. 2,5 A; max. 2 A (UL jóváhagyással rendelkező alkalmazások, 2-es zónájú potenciálisan robbanásveszélyes környezetben való használat)
- Tesztfeszültség: Ethernet interfész 1 / 24 V logikai feszültségellátás (UL): 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Ethernet interfész 2 / 24 V logikai feszültségellátás (UL): 1500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 24 V logikai feszültségellátás (UL) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Szolgáltatás: Szolgáltatás
- Potenciálok: UL logikai feszültség bemenete (az UL-ről generálódik az Axioline F lokális busz UBus tápellátása): Potenciálok: UL logikai feszültség bemenete (az UL-ról generálódik az Axioline F lokális busz UBus tápellátása)
- Termék típus
Buszcsatoló
- Gyártói szám
AXL F BK EIP XC
- Üzemi feszültség
24 V/DC
5 V/DC
- Magasság
126.1 mm
- Hossz
74 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 74 x 45 x 126.1 mm
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
670 mA
- Gyártói szám
1167192
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Mélység
74.25 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buszcsatoló 24 V/DC, 5 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Buszcsatoló 24 V/DC, 5 V/DC
Leírás
Axioline F, buszcsatoló, EtherNet/IP™, RJ45 aljzat, extrém körülményekre alkalmas kivitel, lokális buszátviteli sebesség: 100 Mbit/s, védettség: IP20, buszcsatlakozó modullal és Axioline F csatlakozóval együtt
