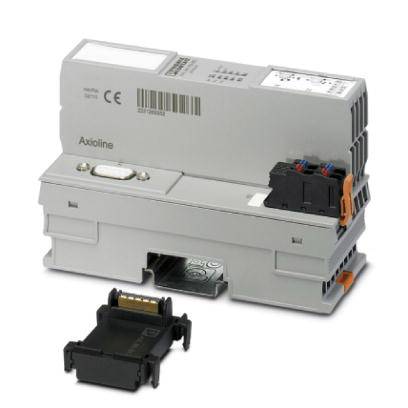

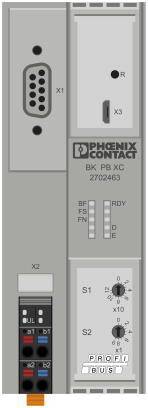

Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (150 386 Ft / Darab)
150 386 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Védőáramkör: Túlfeszültség-védő tápfeszültség elektronikus
- Szín: közlekedési szürke A RAL 7042
- Nettó súly: 175 g
- Védettség: III (IEC 61140, EN 61140, VDE 0140-1)
- Beépítési helyzet: bármilyen (figyelembe kell venni a hőmérséklet csökkenését)
- Csupaszolási hossz: 8 mm
- Vezető keresztmetszete merev min: 0,2 mm²
- Vezető keresztmetszete max. 1,5 mm²
- Min. Vezeték keresztmetszete rugalmas: 0,2 mm²
- Max. Vezetékkeresztmetszet rugalmas: 1,5 mm²
- Vezető keresztmetszete AWG min: 24
- Vezető keresztmetszete AWG max: 16
- Átviteli sebesség: 9,6 kbit / s ... 12 Mbit / s
- Energiafogyasztás: max. 13,7 W (2 A terheléssel az UBus-on az I / O-khoz)
- Termék típus
Buszcsatoló
- Gyártói szám
AXL F BK PB XC
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 - 30 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
24 V/DC

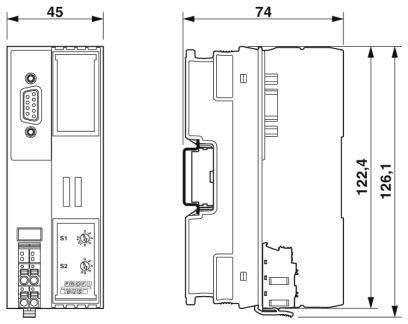

- Magasság
125.9 mm
- Hossz
74 mm
- Szélesség
45 mm
IP20
- Méret
(H x Sz x Ma) 74 x 45 x 125.9 mm
- Csatlakozási technika
D-SUB-9 hüvely
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
567 mA
- Gyártói szám
2702463
- Szerelési mód
Hordsínek
- Max. környezeti hőmérséklet
+60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Logikai feszültség UL
24 V/DC
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC
Adatlap 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2209838 Phoenix Contact AXL F BK PB XC 2702463 Buszcsatoló 24 V/DC
Leírás
A PROFIBUS csatlakoztatása 9 pólusú D-SUB aljzaton keresztül. Galvanikus leválasztás a PROFIBUS interfész és a logika között. Rotációs kódoló kapcsoló a PROFIBUS cím beállításához. DP / V1 az 1. és 2. osztályú mesterek számára. A PROFIBUS adatátviteli sebessége 9,6 kbit / s-tól 12 Mbit / s-ig. A dinamikus konfiguráció támogatott. I & M funkciók. Firmware frissítés képesség. Az Axioline F helyi busz tipikus ciklusideje körülbelül 10 µs. Extrém környezeti feltételek mellett is használható. Bővített hőmérsékleti tartomány -40 ° C ... + 70 ° C (lásd az adatlap "Sikeresen tesztelt: szélsőséges környezeti feltételek melletti használata" fejezetet). Részben festett áramköri lapok.
