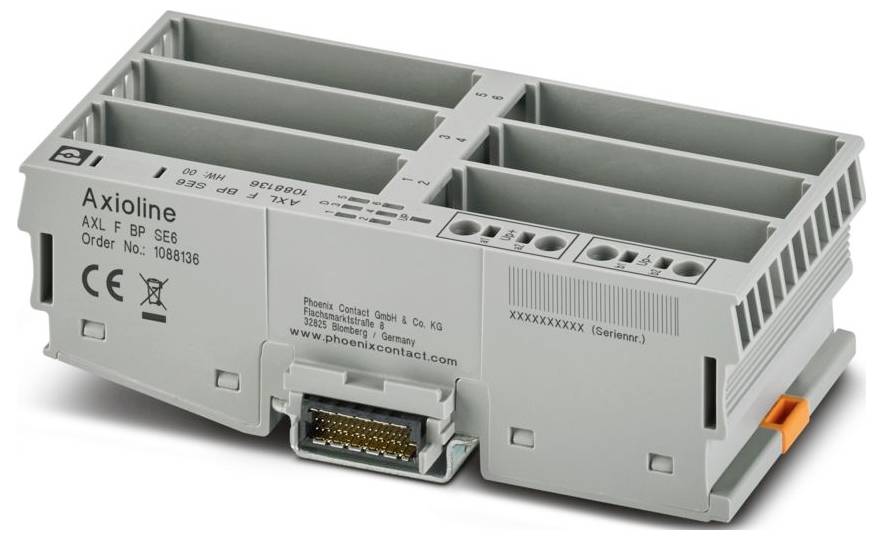

Phoenix Contact AXL F BP SE6 1088136 Modul tartó 5 V/DC, 3.3 V/DC, 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (37 000 Ft / Darab)
37 000 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline F
- Kialakítás: blokk moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,5 mm² ... 2,5mm²
- Merev vezető keresztmetszete: 0,5 mm² ... 2,5mm²
- Vezető keresztmetszete AWG: 20 ... 14
- Szélesség: 55 mm
- Magasság: 122,4 mm
- Mélység: 36,9 mm
- Teljes modul szélessége: 55 mm
- Teljes modulmagasság: 124,6 mm
- Teljes modulmélység: 76,1 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Perifériás tápegység (UP) betáplálása
- Csupaszolási hossz: 8 mm
- Telepítési helyzet: Falra szerelhető vízszintes vagy függőleges tartósínre
- Átviteli sebesség: 100 Mbps
- Maximális teljesítményveszteség névleges körülmények között: 0,85 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 6
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 1,5 mA (bedugott intelligens elemek nélkül, névleges feszültségen)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védő áramkör: Túlfeszültség-védelem | Szupresszordióda
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline F: Rendszer és telepítés" felhasználói kézikönyvben.
- Különleges jellemzők: 6 foglalat Axioline Smart Elements számára
- Méretekkel kapcsolatos megjegyzés: A mélység TH 35-7,5 szerelősín (EN 60715 szabvány szerint) használata esetén érvényes.
- Tápfeszültség: 24 V DC
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Axioline F helyi busz: Axioline F helyi busz
- Potenciál: Az Axioline F lokális busz (UBus) tápellátása: Potenciál: Az Axioline F lokális busz (UBus) tápellátása
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / 24 V-os tápellátás (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: 5 V-os helyi busz (UBus) tápellátás / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Potenciál: Perifériás betáplálás (UP): Potenciál: Perifériás betáplálás (UP)
- Perifériás tápellátás (UP) betáplálás: Perifériás tápellátás (UP) betáplálás
- Termék típus
Modul tartó
- Üzemi feszültség (min.)
19.2 V/DC
- Üzemi feszültség
19.2 V/DC (min)
- Üzemi feszültség
5 V/DC
3.3 V/DC
24 V/DC
- Magasság
122.4 mm
- Hossz
36.9 mm
- Szélesség
55 mm
IP20
- Méret
(H x Sz x Ma) 36.9 x 55 x 122.4 mm
- Gyártói szám
1088136
- Gyártói szám
AXL F BP SE6
- Kivitel
blokk moduláris
- Szerelési mód
szerelősínek
- Tartalom
1 db
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563463 Phoenix Contact AXL F BP SE6 1088136 Modul tartó 5 V/DC, 3.3 V/DC, 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563463 Phoenix Contact AXL F BP SE6 1088136 Modul tartó 5 V/DC, 3.3 V/DC, 24 V/DC
Leírás
Axioline F, hátlap, 6 foglalat Axioline Smart Elements számára, lokális busz átviteli sebessége: 100 Mbit/s, védettség: IP20
