Name: Phoenix Contact AXL SE PD16 GND 1337224 Potenciálelosztó 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

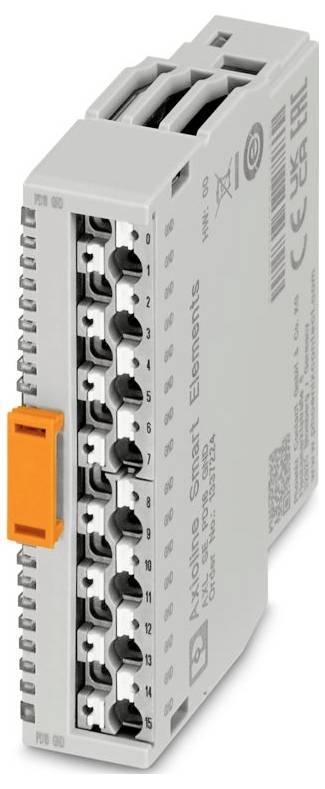

Egy ipari elektronikus modul felcímkézett csatlakozópontokkal és narancssárga klippel, amely intelligens vezérlőrendszerekhez használható.

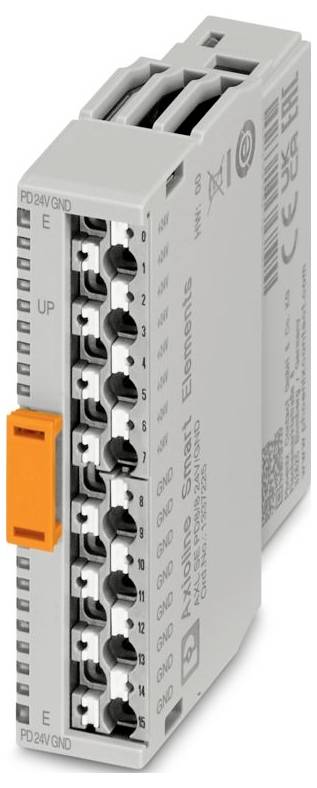

Hasonló kivitel

Adatlap (PDF)

Nem elérhető

Összesen (11 990 Ft / Darab)

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Axioline Smart Elements
Kialakítás: moduláris
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 14,9 mm
Magasság: 62,2 mm
Mélység: 62 mm
Környezeti feltételek: Környezeti feltételek
Védettségi besorolás: IP20 (UL által nem minősített)
Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csatlakozás megnevezése: Periféria
Csupaszolási hossz: 8 mm
Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
Átviteli sebesség: Lásd a rendszert, amelyben a Smart Elementet használja.
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
Maximális teljesítményveszteség névleges körülmények között: 0 W
Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
Interfészek száma: 1
Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
Csatlakozástechnika: Csatlakozástechnika
Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Áramfelvétel: min. 0 mA (csatlakoztatott perifériák nélkül)
Vezetékcsatlakozás: Vezetékcsatlakozás
Védelmi áramkör: Túlfeszültség-védelem | Lásd a rendszert, amelyben az intelligens elemet használja; Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda
Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben.
Speciális tulajdonságok: GND
Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
Modul: Modul
Azonosító kód (hex): nincs
Folyamatadat-csatorna: 0 bit
Bemeneti címtartomány: 0 bájt (minden rendszer, kivéve a PROFIBUS-t); 1 bájt (PROFIBUS)
Kimeneti címtartomány: 0 bájt
Paraméteradat-követelmény: 1 bájt
Konfigurációs adatkövetelmény: 6 bájt
Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
Intelligens elem interfész: Intelligens elem interfész
Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
Tesztfeszültség: Logikai táp / 24 V táp (perifériák): 500 V AC, 50 Hz, 1 perc
Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
Periféria: Periféria
