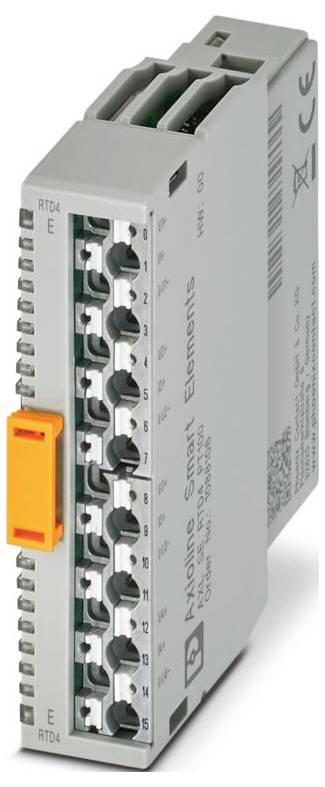

Phoenix Contact AXL SE RTD4 PT100 1088106 Hőmérséklet modul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (77 945 Ft / Darab)
77 945 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: Axioline Smart Elements
- Kialakítás: moduláris
- Csatlakozás típusa: Direkt rugós csatlakozás
- Hajlékony vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,25 mm² ... 1,5 mm²
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 14,9 mm
- Magasság: 62,2 mm
- Mélység: 62 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési típus: Dugaszolható rögzítés (Smart Element slot)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1)
- Szennyezettségi fok: 2 (EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Periféria
- Csupaszolási hossz: 8 mm
- Telepítési pozíció: Lásd azt a rendszert, amelybe a Smart Elementet telepíti.
- Átviteli sebesség: Nézze meg, hogy melyik rendszerben használja a Smart Elementet.
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Maximális teljesítményveszteség névleges körülmények között: 0,4 W
- Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: min. 5 mA (csatlakoztatott perifériák nélkül)
- Vezetékcsatlakozás: Vezetékcsatlakozás
- Védelmi áramkör: Túlfeszültség-védelem | Lásd a rendszert, amelyben az intelligens elemet használja; Fordított polaritás elleni védelem | Fordított polaritás elleni védődióda
- Alkalmazás: Pt100 hőmérséklet-érzékelők érzékelése
- Légnyomás (tárolás/szállítás): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási móddal kapcsolatban: A vezeték-keresztmetszetekre vonatkozó információkat lásd az "Axioline Smart Elements" felhasználói kézikönyvben.
- Bemenetek címkézése: Analóg RTD bemenetek
- Bemenet leírása: Bemenetek rezisztív hőmérséklet-érzékelőkhöz
- Bemenetek száma: 4 (Pt 100)
- Analóg: Analóg:
- Tápfeszültség: 24 V DC (kártya élcsatlakozón keresztül)
- Csatlakozástechnikával kapcsolatos megjegyzés: árnyékolt, 2, 3 és 4 vezetékes érzékelők csatlakoztathatók.
- A/D átalakító felbontása: 16 bit
- Használható érzékelőtípusok (RTD): Pt 100 (IEC 60751/EN 60751)
- Modul: Modul
- Azonosító kód (hex): nincs
- Folyamatadat-csatorna: 64 bit
- Beviteli címtartomány: 8 bájt
- Kimeneti címtartomány: 0 bájt
- Paraméteradat-követelmény: 24 bájt
- Konfigurációs adatkövetelmény: 6 bájt
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Mért érték ábrázolása: 16 bit (15 bit + előjel)
- Tesztfeszültség: 24 V tápellátás (perifériák) / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Adatformátumok: Szabványosított ábrázolás
- Relatív tűréshatár: tip. 0,05% (mérési tartomány -200°C ...) 400 °C, a 850 °C-os pozitív tartományvégértékre vonatkoztatva); max. 0,1% (mérési tartomány -200°C ... 400 °C, a 850 °C-os pozitív tartományvégérték alapján); tip. 0,1% (mérési tartomány -200°C ... 850 °C, a 850 °C-os pozitív tartományvégérték alapján); max. 0,2% (mérési tartomány -200°C ... 850 °C, a 850 °C-os pozitív tartományvégérték alapján)
- Abszolút tűréshatár: a tűréshatár-specifikációkat lásd a táblázatokban
- Folyamatadat-frissítés: jellemzően 1 ms
- Intelligens elem interfész: Intelligens elem interfész
- Potenciál: Logikai tápellátás az intelligens elemek számára (USE): Potenciál: Logikai tápellátás az intelligens elemek számára (USE)
- Kezdés időpontja a működési készenlétig:< 1000 ms
- Potenciális: Perifériás ellátás (UP): Potenciális: Perifériás ellátás (UP)
- Tesztfeszültség: Logikai táp / 24 V táp (perifériák): 500 V AC, 50 Hz, 1 perc
- Tesztfeszültség: Logikai táp / funkcionális földelés: 500 V AC, 50 Hz, 1 perc
- Periféria: Periféria
- Az áramforrások névleges értéke: 1 mA (impulzált áram, ez az érték a mintavételi fázisban érvényes)
- Termék típus
Hőmérséklet modul
- Gyártói szám
AXL SE RTD4 PT100
- Analóg bemenetek száma (max.)
4
- Analóg kimenetek száma (max.)
0
- Bemenetek száma (max.)
4
- Kimenetek száma (max.)
0
- Bemenetek
4 x
- Kimenetek száma
0 x
- Üzemi feszültség
24 V/DC
- Magasság
62.2 mm
- Hossz
62 mm
- Szélesség
14.9 mm
IP20
- Méret
(H x Sz x Ma) 62 x 14.9 x 62.2 mm
- Csatlakozási technika
3 vezeték
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
12 mA
- Gyártói szám
1088106
- Kivitel
moduláris;
- Szerelési mód
Dugaszolható rögzítés (Smart Element foglalat)
- Megszólalási idő tS
1 ms
- Max. környezeti hőmérséklet
60 °C
- Környezeti hőmérséklet (min.)
-25 °C
- Mélység
62 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Hőmérséklet modul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Hőmérséklet modul 24 V/DC
Leírás
Axioline Smart Elements, hőmérséklet-érzékelő modul, Pt 100 hőmérséklet-érzékelők érzékelése, analóg RTD bemenetek: 4 (Pt 100), csatlakozástechnika: 3 vezetékes, védettség: IP20
