Name: Phoenix Contact CATAN C1 EN 1371432 Vezérlés 24 V/DC
Brand: Phoenix Contact
SKU: 3583185
Availability: InStock

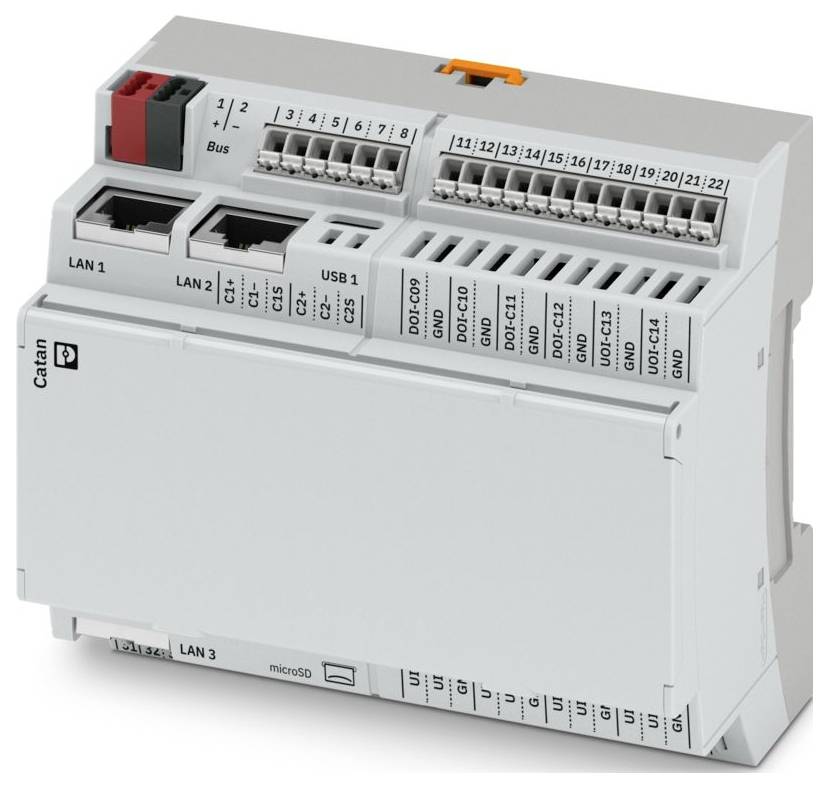

Egy kompakt ipari vezérlőmodul több porttal és jelölt kapcsokkal, amelyet automatizált rendszerekben való csatolásra és kommunikációra használnak.

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 5. [Cs.]

2 db

Szám

Összesen (599 990 Ft / Darab)

599 990 Ft

ÁFÁ-val

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: Catan
Csatlakozás típusa: USB 2.0 Full speed, C típusú csatlakozó
Hajlékony vezető keresztmetszete: 0,5 mm² ... 1,5 mm²
Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm² (vezetőcsatlakozás nyitott csatlakozóval); 0,34 mm² ... 1,5 mm² (bedugós csatlakozás)
Vezető keresztmetszete AWG: 24 ... 16
Szélesség: 89,7 mm
Magasság: 68 mm
Modulegység: 6 TE (DIN 43871 szabvány szerinti szerelősín-ház)
Gyúlékonysági osztály az UL 94 szerint: V0
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -5 °C ... 50 °C (legfeljebb 3000 m tengerszint feletti magasságig)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szerelési mód: DIN sínre szerelhető (DIN EN 60715 szabvány szerint)
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
Csupaszolási hossz: 10 mm
Telepítési helyzet: vízszintes; Alternatív telepítési helyzetek is lehetségesek, de ezek a hőteljesítmény csökkenéséhez vezethetnek.
Hossz: 107,6 mm.
Átviteli sebesség: max. 12 Mbit/s
Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
Anyag: Polikarbonát (ház)
Védelmi osztály: III (IEC 61140, EN 61140, VDE 0140-1)
Interfészek száma: 2 (a Catan vezérlőpanel és perifériák csatlakozására szolgál, az USB1 USB Ethernet eszközként is használható)
RS-485: RS-485
Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
Felhasználási hely: Beltéri használat
Működési mód: Nyelő és forrás
Ethernet: Ethernet
Átviteli távolság: max. 350 m (két résztvevő között)
Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
Csatlakozástechnika: 2 vezetékes
Névleges keresztmetszet: 1,5 mm²
Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
Megjegyzés az alkalmazáshoz: Csak ipari használatra
Névleges kimeneti feszültség: 24 V DC
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Védő áramkör: Rövidzárlatvédelem; Túlterhelésvédelem; Védelem a DC helytelen bekötése ellen (max. 30 V)
Ellátás: Ellátás
Rezgésállóság az EN 60068-2-6/IEC 60068-2-6 szabvány szerint: 5g
Ütésállóság az EN 60068-2-27/IEC 60068-2-27 szabvány szerint: 30 g
Folyamatos ütés az EN 60068-2-27/IEC 60068-2-27 szabvány szerint: 10 g
Légnyomás (tárolás/szállítás): 58 kPa ... 106 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
Tipikus áramfelvétel: 350 mA (külső terhelés nélkül); 400 mA (kijelzővel)
Maximális áramfelvétel: max. 3,6 A
Megjegyzés a csatlakozási típussal kapcsolatban: Egyérpáras Ethernet (SPE) 10BASE-T1L, árnyékolt
Bemeneti áram: 1 mA
Bemeneti frekvencia: max. 20 Hz (a jel visszapattanásmentes)
Kimenő áram..................................... max. 500 mA
Különleges jellemzők: A fejlesztési folyamat az IEC 62443-4-1 szabvány szerint tanúsított
Funkcionalitás: Funkcionalitás
Kijáratok száma: 4
Bemenet megnevezése: Mérő bemenetek
Kimenet megnevezése: Digitális kimenetek
Bemeneti jeláram: 0 mA ... 20 mA; 4 mA ... 20 mA
A bemenet leírása: Nyitott/zárt érintkező
Bemeneti jelfeszültség: 0 V ... 10 V
Kimeneti jelfeszültség: 0 V ... 10 V
USB: USB
Bemeneti feszültségtartomány "0" jel: -3 V DC ... 5 V DC (A nyitott bemenet mindig 0 jelet ad.)
Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
Szín (ház teteje): világosszürke (RAL 7035)
Szín (ház alsó része): szürke (RAL 7042)
Bemeneti ellenállásfeszültség bemenet:> 5 MΩ
Felbontás (áram): 0,01 mA
Felbontás (feszültség): 1 mV
Megengedett kábelhossz: max. 30 m (a CE-követelményeknek és az EMC-irányelvnek való megfelelés érdekében)
Valós idejű óra: integrált (kapacitívan pufferelt)
Rendszerkövetelmények: Rendszerkövetelmények
Támogatott programozási nyelvek: Niagara Framework®
Névleges bemeneti feszültség UIN: 24 V DC
Telepítési hely: Alelosztó tábla; vezérlőszekrény
Névleges terhelési ellenállás: 12 W (48 Ω)
Rövid impulzusokkal szembeni fordított feszültség ellenállás: fordított feszültség ellenálló
Relatív tűréshatár: max. 1% (ellenállások esetén)> 200 Ω)
Abszolút tűréshatár: max. 0,5 K (vezetékellenállás max. 2 Ω (30 m rézkábel, d = 0,8 mm))
Kimeneti áram kikapcsolt állapotban: max. 1,4 mA
Túlterheléses viselkedés: Automatikus újraindítás
Felbontás: 1 impulzus
Retenciós adattárolás: 5 GB (eMMC); 512 kByte (MRAM, további memória)
RAM: 1024 MB (LPDDR4 RAM)
Mérnöki eszköz: Emalytics
Tápfeszültség (egyenáram): 24 V egyenáram
EMC megfelelőség: Immunitásvizsgálat az EN IEC 63044-5-2 szabvány szerint Tranziens túlfeszültség (lökéshullám) B kritérium; Immunitásvizsgálat az EN IEC 63044-5-2 szabvány szerint Gyors tranziensek (burst) A kritérium, ±500 V, B kritérium, ±1000 V; Immunitásvizsgálat az EN IEC 63044-5-2 szabvány szerint Elektromágneses mezők A kritérium, térerősség: 10 V/m; Immunitásvizsgálat az EN IEC 63044-5-2 szabvány szerint Elektrosztatikus kisülés (ESD) A kritérium, ±4 kV érintkezési kisülés, ±8 kV levegőn keresztüli kisülés; Immunitásvizsgálat az EN IEC 63044-5-2 szabvány szerint Vezetett zavarok A kritérium, tesztfeszültség 10 V; Kibocsátási vizsgálat az EN IEC 63044-5-2 szabvány szerint B osztály
Méretek csatlakoztatott kijelző nélkül: Méretek csatlakoztatott kijelző nélkül
Méretek csatlakoztatott kijelzővel: Méretek csatlakoztatott kijelzővel
Bővítőbusz (Link busz): Bővítőbusz (Link busz)
Analóg: Univerzális bemenet: Analóg: Univerzális bemenet
Abszolút tűréshatár (mA): max. 0,05 mA (A méréshez 68 Ω-os külső párhuzamos ellenállás szükséges.)
Abszolút tűréshatár (V): max. 25 mV
Használható érzékelőtípus (RTD): Ni 1000; LG-Ni 1000
Hőmérséklet-tartomány: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
Hőmérséklet felbontás: 0,1 K
Alkalmazható érzékelőtípus (TC): NTC 10k; NTC 20k; NTC 10k előérzékelő
Ellenállástartomány: 0 Ω ... 180 kΩ
Felbontás (ellenállás): 0,1 Ω
Digitális: Univerzális bemenet: Digitális: Univerzális bemenet
Megjegyzés a bemenettel kapcsolatban: Minden univerzális kimenetet digitális bemenetként konfigurálhat. Lásd a „Digitális bemenet funkció” táblázatot.
Bemeneti ellenállás tartomány:> 15 kΩ
Számláló: Univerzális bemenet: Számláló: Univerzális bemenet
Tesztfeszültség: Bővítőbusz / logika: 500 V AC, 50 Hz, 1 perc
Tesztfeszültség: Logikai / Funkcionális földelés: 500 V AC, 50 Hz, 1 perc
Megbízható platform modul: TPM 2.0
Tesztfeszültség: LAN / Logika: 500 V AC, 50 Hz, 1 perc
Tesztfeszültség: TP / Logika: 500 V AC, 50 Hz, 1 perc
Tesztfeszültség: RS-485 / Logika: 500 V AC, 50 Hz, 1 perc
Áramterhelhetőség (csatlakozópontok): 13,5 A
Áramterhelhetőség (vezetés a csatlakozópontok között): 4 A
Digitális: Digitális bemenet (DOI): Digitális: Digitális bemenet (DOI)
Digitális: Univerzális kimenet: Digitális: Univerzális kimenet
Számláló: Digitális bemenet (DOI): Számláló: Digitális bemenet (DOI)
Analóg: Univerzális kimenet: Analóg: Univerzális kimenet
Kimeneti áram (csatornánként): max. 10 mA
Digitális: Digitális kimenet (DOI): Digitális: Digitális kimenet (DOI)
Kimenettel kapcsolatos megjegyzés: A műszaki adatok megegyeznek a „Digitális bemenet” (DOI) funkcióval rendelkező digitális kimenetek műszaki adataival.
Viselkedés áramkimaradás esetén: A kimenet késleltetés nélkül követi a tápellátást.
Csatlakozások 1 ... 2 (TP buszcsatlakozás): Csatlakozások 1 ... 2 (TP buszcsatlakozás)
Kapcsolatok 3 ... 62 (Tápegység, Link busz, I/O): Csatlakozások 3 ... 62 (Tápegység, Link busz, I/O)
Busz helyiségautomatizáláshoz: Busz helyiségautomatizáláshoz

Termék típus: Vezérlés

Csatlakozók: USB-C
RJ45

Kimenetek száma (max.): 4

Üzemi feszültség: 24 V/DC

Magasság: 60.7 mm

Hossz: 107.6 mm

Szélesség: 89.7 mm

: IP20

Méret: (H x Sz x Ma) 107.6 x 89.7 x 60.7 mm

Csatlakozó: Push-in csatlakozó

Kijelző: Igen

Gyártói szám: 1371432

Gyártói szám: CATAN C1 EN

Adattároló: 512 kB

Szerelési mód: szerelősínek

Valódi idő: Igen (beépítve)

Max. környezeti hőmérséklet: 50 °C

Környezeti hőmérséklet (min.): -5 °C

Mélység: 60.7 mm

: 107.6 mm

: 91 mm

: 60.7 mm

: 0

: 4

: 0

: 0

: DC

: 5242880 kByte

: 3

: 0

: 0

: 2

: 2

: 0

: 0

: FALSE

: None

: None

: TRUE

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: None

: None

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3583185 Phoenix Contact CATAN C1 EN 1371432 Vezérlés 24 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3583185 Phoenix Contact CATAN C1 EN 1371432 Vezérlés 24 V/DC

Leírás

Épületautomatizálási vezérlőrendszer. 14 konfigurálható bemenet és kimenet. Interfészek: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP a helyiségautomatizáláshoz, 2 x SPE a Catan bővítőmodulokhoz. Helyi prioritású működtetés a Catan vezérlőpanelen keresztül.
