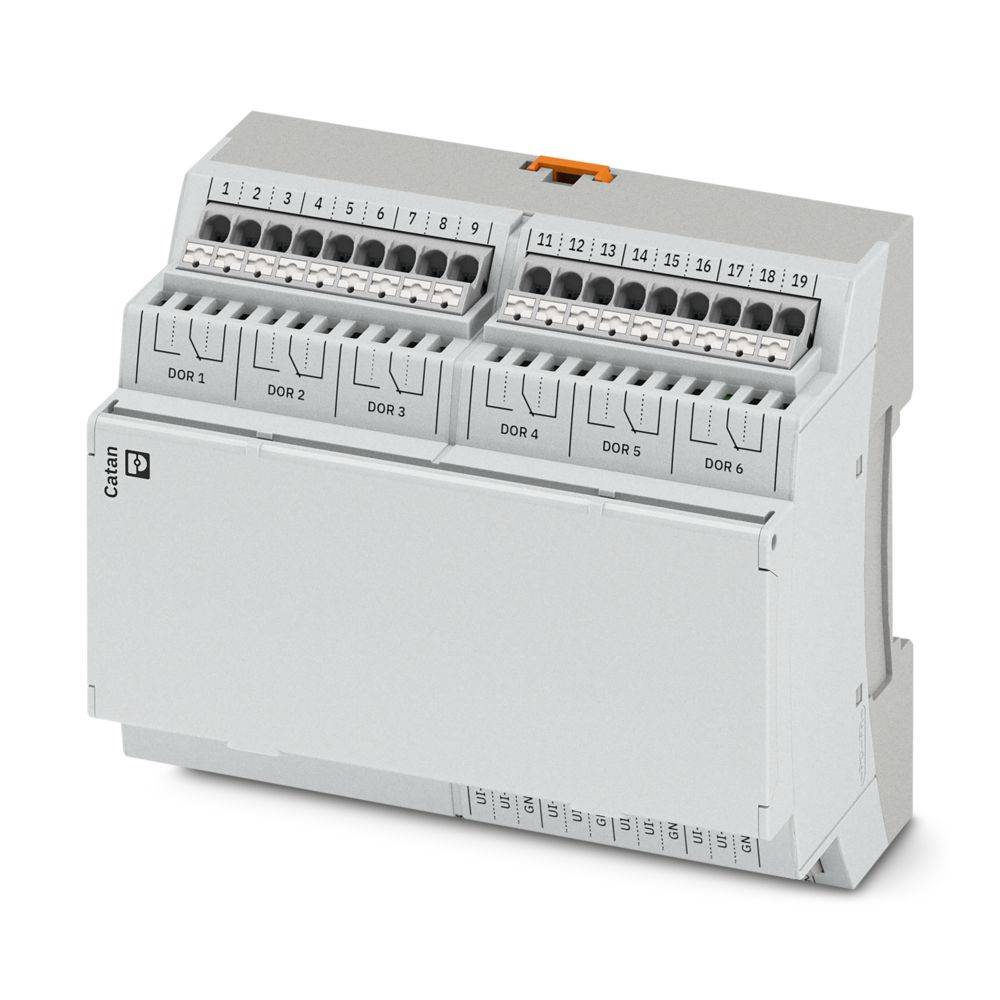

Phoenix Contact CATAN DOR6 UI8 1371364 Relémodul 24 V/DC
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (164 559 Ft / Darab)
164 559 Ft
ÁFA nélkül
Már csak 1 db érhető el
Műszaki adatok
- Termékcsalád: Catan
- Csatlakozás típusa: USB 2.0 Full speed, C típusú csatlakozó
- Hajlékony vezető keresztmetszete: 0,5 mm² ... 1,5 mm²
- Merev vezető keresztmetszete: 0,2 mm² ... 1,5 mm² (vezetőcsatlakozás nyitott csatlakozóval); 0,34 mm² ... 1,5 mm² (bedugós csatlakozás)
- Vezető keresztmetszete AWG: 24 ... 16
- Szélesség: 89,7 mm
- Magasság: 68 mm
- Modulegység: 6 TE (szerelősínes ház a DIN 43871 szerint)
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -5 °C ... 50 °C (legfeljebb 3000 m tengerszint feletti magasságig)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szerelési mód: DIN sínre szerelhető (DIN EN 60715 szabvány szerint)
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: II (IEC 60664-1, EN 60664-1)
- Szennyezettségi fok: 2 (IEC 60664-1, EN 60664-1)
- Megengedett páratartalom (üzemi): 5% ... 95% (páralecsapódás nélkül)
- Csatlakozás megnevezése: Csatlakozások 1 ... 19 (váltó)
- Csupaszolási hossz: 10 mm
- Telepítési helyzet: vízszintes
- Hossz: 107,6 mm.
- Átviteli sebesség: max. 12 Mbit/s
- Hajlékony vezető keresztmetszete érvéghüvellyel és műanyag hüvellyel: 0,25 mm² ... 1,5 mm²
- Hajlékony vezető keresztmetszete érvéghüvellyel, műanyag hüvely nélkül: 0,25 mm² ... 1,5 mm²
- Interfészek száma: 1
- Légnyomás (üzemi): 70 kPa ... 106 kPa (legfeljebb 3000 m tengerszint feletti magasságig)
- Felhasználási hely: Beltéri használat
- Átviteli távolság: max. 350 m (két résztvevő között)
- Tápfeszültség tartomány: 19,2 V DC ... 30 V DC (minden tűréshatárt beleértve, beleértve a ingadozást is)
- Csatlakozástechnika: Csatlakozástechnika
- Névleges keresztmetszet: 1,5 mm²
- Megengedett páratartalom (tárolás/szállítás): 5% ... 95% (páralecsapódás nélkül)
- Megjegyzés az alkalmazáshoz: Csak ipari használatra
- Áramfelvétel: max. 250 mA; 100 mA (külső terhelés nélkül); 150 mA (kijelzővel)
- Védő áramkör: Túlfeszültség-védelem
- Kapcsolási feszültség: max. 250 V
- Megnevezés: Ellátás
- Légnyomás (tárolás/szállítás): 58 kPa ... 106 kPa (legfeljebb 4500 m tengerszint feletti magasságig)
- Megjegyzés a csatlakozási típussal kapcsolatban: Egyérpáras Ethernet (SPE) 10BASE-T1L, árnyékolt
- Bemeneti áram: 2 mA
- Bemeneti frekvencia: max. 20 Hz (a jel visszapattanásmentes)
- Maximális folyamatos áram: 16 A (ohmos terhelés)
- Mechanikai élettartam: 106 kapcsolási ciklus
- Kimenetek száma: 6 (váltókapcsolók)
- Kapcsolási teljesítmény: max. 4000 VA
- Bemenet megnevezése: Mérő bemenetek
- Bemeneti jeláram: 0 mA ... 20 mA; 4 mA ... 20 mA
- A bemenet leírása: Nyitott/zárt érintkező
- Bemeneti jelfeszültség: 0 V ... 10 V
- Bemeneti feszültségtartomány "0" jel: -3 V DC ... 5 V DC (A nyitott bemenet mindig 0 jelet ad.)
- Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
- Tápfeszültség: 24 V DC
- Bemeneti ellenállásfeszültség bemenet:> 5 MΩ
- Felbontás (áram): 0,01 mA
- Felbontás (feszültség): 1 mV
- Névleges bemeneti feszültség UIN: 24 V DC
- Feszültségtartományok potenciálszétválasztása/leválasztása: Feszültségtartományok potenciálszétválasztása/leválasztása
- Telepítési hely: Alelosztó tábla; vezérlőszekrény
- Ellátás:: Ellátás:
- Relatív tűréshatár: max. 1% (ellenállások esetén)> 200 Ω)
- Abszolút tűréshatár: max. 0,5 K (max. kábelhossz 30 m)
- Felbontás: 1 impulzus
- Méretek csatlakoztatott kijelző nélkül: Méretek csatlakoztatott kijelző nélkül
- Méretek csatlakoztatott kijelzővel: Méretek csatlakoztatott kijelzővel
- Bővítőbusz (Link busz): Bővítőbusz (Link busz)
- Anschluss für Catan Control Panel: Anschluss für Catan Control Panel
- Analóg: Univerzális bemenet: Analóg: Univerzális bemenet
- Toleranz, absolut (mA): max. 0,05 mA (Die Messung erfordert einen externen Parallelwiderstand von 68 Ω.)
- Toleranz, absolut (V): max. 3 mV
- Verwendbarer Sensortyp (RTD): Ni 1000;LG-Ni 1000
- Temperaturbereich: -30 °C ... 150 °C (NTC 10k);-15 °C ... 150 °C (NTC 20k)
- Temperaturauflösung: 0,1 K
- Verwendbarer Sensortyp (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Widerstandsbereich: 0 Ω ... 180 kΩ
- Auflösung (Widerstand): 0,1 Ω
- Digital: Universaleingang: Digital: Universaleingang
- Hinweis Eingang: Schalten Sie den Kontakt gegen Masse.
- Eingangswiderstandsbereich: > 15 kΩ
- Zähler: Universaleingang: Zähler: Universaleingang
- Relais: Relais
- Prüfspannung: Erweiterungsbus / Logik: 500 V AC, 50 Hz, 1 min
- Prüfspannung: Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Logik: 4 kV AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Funktionserde: 4 kV AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Relaiskontakt (offener Kontakt): 1 kV, 50 Hz, 1 min
- Anschlüsse 1 ... 19 (Relais): Anschlüsse 1 ... 19 (Relais)
- Anschlüsse 31 ... 62 (Spannungsversorgung, Link-Bus, Universaleingänge): Anschlüsse 31 ... 62 (Spannungsversorgung, Link-Bus, Universaleingänge)
- Termék típus
Relémodul
- Gyártói szám
CATAN DOR6 UI8
- Kimenetek száma (max.)
6
- Üzemi feszültség
24 V/DC
- Magasság
60.7 mm
- Hossz
107.6 mm
- Szélesség
89.7 mm
IP20
- Méret
(H x Sz x Ma) 107.6 x 89.7 x 60.7 mm
- Csatlakozó
Push-in csatlakozó
- Áramfelvét (max.)
250 mA
- Gyártói szám
1371364
- Szerelési mód
szerelősínek
- Mélység
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relémodul 24 V/DC
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relémodul 24 V/DC
Leírás
Catan, analóg árambemenetek: 0 mA ... 20 mA, 4 mA ... 20 mA, Analóg hőmérséklet bemenetek: , Analóg hőmérséklet bemenetek: , Védettségi osztály: IP20
