Name: Phoenix Contact DC/AC inverter QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V
Brand: Phoenix Contact
SKU: 3562927
Availability: BackOrder

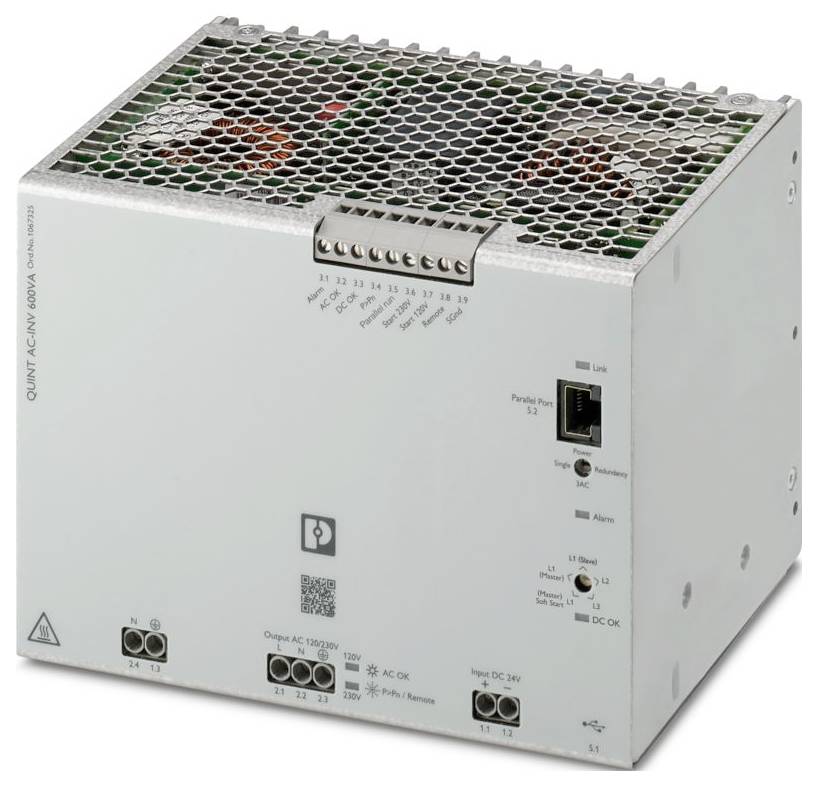

Phoenix Contact DC/AC inverter QUINT4-INV/24DC/1AC/600VA/USB 600 VA 24 V/DC - 120 V/AC, 230 V/AC, 24 V-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (412 990 Ft / Darab)

412 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: QUINT INVERTER
Csatlakozás típusa: RJ45
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Szélesség: 180 mm
Magasság: 130 mm
Mélység: 125 mm
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -25 °C ... 60 °C (> 50 °C: 2,5% / K)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Szabványok/előírások: EN 61000-4-8
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: Túlfeszültség kategória
Szennyezettségi osztály: 2
Rezgés (működés): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
Csupaszolási hossz: 8 mm
Frekvenciatartomány: 0,15 MHz ... 80 MHz-ig
Jelölés: UL/C-UL által jóváhagyott UL 61010-2-201
Érintésvédelmi osztály: I
Kimenő feszültség 24 V
Interfészek száma: 1
Frekvencia: 50 Hz/60 Hz
Áramfelvétel: tipikusan 23 A; max. 28 A
Hatékonyság:> 86% (120 V AC);> 87% (230 V AC)
Névleges kimeneti áram (IN): 5A (120V AC); 2,6A (230V AC)
Soros csatlakozási lehetőség: nem
Maximális teljesítményveszteség alapjáraton: tipikusan 21 W (120 V AC); tipikusan 21 W (230 V AC)
Maximális teljesítményveszteség névleges terhelésnél: tip. 72 W (120 V AC); tip. 66 W (230 V AC)
Párhuzamos csatlakozási lehetőség: igen; max. 3
Bemenet: ± 1 kV (szimmetrikus); ± 2 kV (aszimmetrikus)
Pozíció: 3.x
Vezetékcsatlakozás: Vezetékcsatlakozás
merev: 0,2 mm² ... 1,5 mm²
Rugalmas: 0,2 mm² ... 1,5 mm²
Hajlékony vezeték érvéghüvellyel, műanyag hüvely nélkül: 0,2 mm² ... 1,5 mm²
Rugalmas, érvéghüvellyel és műanyag hüvellyel: 0,2 mm² ... 1,5 mm²
merev (AWG): 30 ... 12
Kimenet: ± 2 kV (szimmetrikus); ± 4 kV (aszimmetrikus)
Jel: 30 A/m
Csatlakozási jelölés: 3.9
Funkció: Jelföldelés
Jelföld SGnd: Jelföld SGnd
Referenciapotenciál: a jelbemenetekhez és a jelkimenetekhez
Fázisok száma: 1
MTBF (IEC 61709, SN 29500): 532525 óra (40 °C)
Cikk méretei: Cikk méretei
Telepítési méret: Telepítési méret
Ház anyaga: Fém
Üzemi magasság: ≤ 3000 m (> 2000 méter: 0,6% / 100 méter)
Maximálisan megengedett páratartalom (üzemi): ≤ 95%
Ütésállóság: 20 g térbeli irányonként (EN 60068-2-27)
UL: UL
Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
Statikus kisülés: Statikus kisülés
Érintkező kisülés: ± 6 kV
Légkisülés: ± 8 kV
Megjegyzés: A kritérium (B USB esetén)
Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
Teszttérerősség: 10 V/m
Gyors tranziensek (Burst): Gyors tranziensek (Burst)
Túlfeszültség: Túlfeszültség
Vezetett interferencia: Vezetett interferencia
Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
Kritériumok: Kritériumok
A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
Teljesítménytényező (cos phi): 0,8
Teljesítménycsökkentés: 50 °C ... 60 °C (2,5%/K)
Csúcstényező: 2,8
Beépítési távolság jobbra/balra: 0 mm / 0 mm
Beépítési távolság felül/alul: 50 mm / 50 mm
Látszólagos teljesítmény: 600 VA
Bemeneti feszültség: 24 V egyenfeszültség
Zavarkibocsátás: Zavarkibocsátás az EN 61000-6-4 szabvány szerint
Zavartűrés: Zavartűrés az EN 61000-6-2 szabvány szerint
Folyamatos terhelési áram: ≤ 20 mA
Elnevezés és jelzés: Párhuzamos futás
Interfész: Párhuzamos port
Rögzítő mechanizmus: Reteszelőhorog
Átviteli fizika: USB 2.0
DC jelkimenet OK: DC jelkimenet OK
Jelzés típusa: Piros LED
EN 61010-2-201: II
Teljes diszperziós (THD) tényező:< 3% (lineáris terhelés);< 8% (nemlineáris terhelés)
Behajtófej típusa: L-es hornyú
Bemeneti feszültségtartomány DC: 20 V DC ... 30 V DC
Lehetséges elválasztás: igen
Maximális kábelhossz: 3 m
Kimeneti feszültség alakja: tiszta szinusz hullám
Névleges kimeneti frekvencia: 60 Hz 50 Hz ±0,5%
Teljesítmény: 480 W
Hálózati működés túlterhelhetősége: 105% (folyamatos); 120% ... 150% (20 s / 5 s, majd leállítás)
Elektronikus áramkorlátozás:> 2,5 x IN (> 200 ms)
Jellemzők: zárható
Jel bemenet kezdete: Jel bemenet kezdete
Gyenge jel: Csatlakozás az SGnd-hez< 2,7 kΩ
Magas jel: Nyitva (> 35 kΩ a Remote és az SGnd között)
Távoli jel bemenet: Távoli jel bemenet
AC jel kimenet OK: AC jel kimenet OK
Kapcsolókimenet: Tranzisztoros kimenet, aktív
LED állapotjelző: piros
Riasztásjel kimenet: Riasztásjel kimenet
Jelkimenet P> PN: Jelkimenet P> PM
Párhuzamos kimeneti jel futása: Párhuzamos kimeneti jel futása
