Name: Phoenix Contact ECM-UC-10A-MRTU Áramadó
Brand: Phoenix Contact
SKU: 3565997
Availability: SoldOut

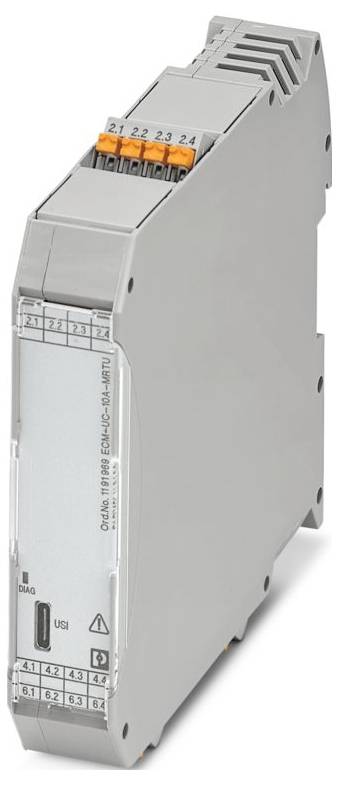

Phoenix Contact ECM-UC-10A-MRTU Áramadó-0

Hasonló kivitel

Méret

(H x Sz) 113.8 mm x 22.6 mm

Gyártói szám

ECM-UC-10A-MRTU

Csatlakozó

Push-In rugóerős csatlakozás

Csatlakozó

RS-485

Szélesség

22.6 mm

Adatlap (PDF)

Nem elérhető

Összesen (224 990 Ft / Darab)

224 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás típusa: RS-485
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 13
Szélesség: 22,6 mm
Magasság: 106,7 mm
Mélység: 113,8 mm
Szín: szürke (RAL 7042)
Éghetőségi osztály az UL 94 szerint: V0 (ház)
Ház anyaga: PA 6.6-FR
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 60 °C; -40 °F ... 140 °F
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 4000 m
Szabványok/előírások: IEC 61010-1
Megjegyzés: A regiszter tartalmát lásd a regisztertáblázatban.
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III (300 V)
Szennyezettségi osztály: 2
Megengedett páratartalom (üzemi): ≤ 95% (nem lecsapódó)
Csupaszolási hossz: 10 mm
Telepítési pozíció: függőleges vagy vízszintes
Címkézés: Ipari Folytatás Egyenlet E238705-E196811
UL, USA / Kanada: UL, USA / Kanada
Tápfeszültség tartomány: 9,6 V DC ... 30 V DC
CE: CE
Cikk méretei: Cikk méretei
Elektromágneses kompatibilitás: Megfelel az EMC irányelvnek
Kisfeszültségű irányelv: Megfelelőség az LV irányelvnek
Interferencia sugárzás: Interferencia sugárzás
Zavarvédettség EN 61000-6-2
Bemeneti áramtartomány: 0 A AC ... 10 A AC; -10 A DC ... 10 A egyenáram
Név: Modbus/RTU interfész konfiguráció
Mélység (készülékmélység (szerelősín)): 114,5 mm (az EN 60715 szabvány szerinti NS 35/7,5 szerelősínre pattintva)
Ellátás: Ellátás
Szigetelés: Biztonságos leválasztás az IEC/EN 61010-1 szabvány szerint
Névleges szigetelési feszültség: 300 V AC (földhöz)
Tesztfeszültség: 2 kV AC (50 Hz, 60 s)
Névleges tápfeszültség: 24 V DC
Túláramterhelés: 2 x IN
Maximális hőmérsékleti együttható:< 0,03%/K
Átviteli sebesség: 19200 baud
Lépésválasz (10-90%): 200 ms (AC/DC); 20 ms (DC)
Maximális átviteli hiba: 0,5% (a névleges tartomány értékének névleges körülmények között)
Energiafogyasztás: ≤ 2 W (30 V DC)
Frekvenciamérési tartomány: 0 Hz; 10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
Mérési tartomány: 0 A AC/DC ... 0,1 A AC/DC; 0 A AC/DC ... 1 A AC/DC; 0 A AC/DC ... 5 A AC/DC; 0 A AC/DC ... 10 A AC/DC
Vásárok: Vásárok
Galvanikus leválasztás kimenet/tápellátás: Galvanikus leválasztás kimenet/tápellátás
Galvanikus leválasztás bemenet/kimenet: Galvanikus leválasztás bemenet/kimenet
Névleges tápfeszültség tartomány: 12 V DC ... 24 V DC -20% ... +25 %
Galvanikus leválasztás IEC 61010-2-030: Galvanikus leválasztás IEC 61010-2-030
Mérési kategória: III (300 V)
Galvanikus leválasztás bemenet/tápellátás: Galvanikus leválasztás bemenet/tápellátás
Minimális bemeneti áram beállítási tartomány: 0 mA AC/DC ... 100 mA AC/DC
Maximális bemeneti áram beállítási tartomány: 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1);0 A AC/DC... 10 A AC/DC (UL 61010-1); -12,5 A DC... 12,5 A DC (DIN/EN 61010-1); -10 A DC... 10 A egyenáram (UL 61010-1)
Túlfeszültség-áram teherbírás: 10 x IN
Görbe alakja: Egyenáram, váltakozó áram vagy torzított áram
WBM: WBM
IP-cím: 192.168.128.1
Modbus RTU: Modbus RTU
Címbeállítás: Modbus alapértelmezett cím: 1
Paritás: páros
Stopbit: 1
Adatbit: 8

Méret: (H x Sz) 113.8 mm x 22.6 mm

Gyártói szám: ECM-UC-10A-MRTU

Csatlakozó: Push-In rugóerős csatlakozás

Csatlakozó: RS-485

Szélesség: 22.6 mm

Hossz: 113.8 mm

Tápfeszültség: 24 V/DC

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.2 mm²

Merev átmérő (min.): 0.2 mm²

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3565997 Phoenix Contact ECM-UC-10A-MRTU Áramadó

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3565997 Phoenix Contact ECM-UC-10A-MRTU Áramadó

Leírás

Áramtávadó AC, DC és torzított áramok mérésére. Konfigurálás USB-C interfészen keresztül webszerver segítségével (24 V DC nélkül). 4 árammérési tartomány: 0 A ... 0,1 A-től 0 A-ig ... 12,5 A. Interfész konfiguráció Modbus/RTU (RS-485), standard konfiguráció, direkt rugós csatlakozás

Ez a szöveg gépi fordítással készült.
