Name: Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorindító 24 V/DC Névleges áram 2.4 A
Brand: Phoenix Contact
SKU: 2140962
Availability: BackOrder

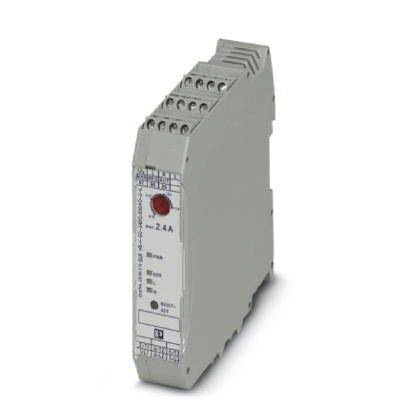

Szürke házburkolatú elektronikus eszköz piros nyomógombokkal, valószínűleg egy áramfelügyeleti relé. Bal oldalán csatlakozókapcsok láthatók.

Védelmi kapcsolás villanymotor számára: L1, L2, L3 áramforrások csatlakoztatva K1, K2 mágneskapcsolókhoz; Motor M F1-F4 biztosítékokon keresztül bekötve.

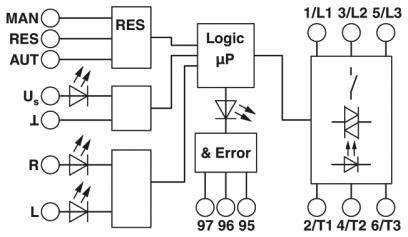

Az ábra egy elektronikai áramkört mutat, amely tartalmaz logikai mikroprocesszort, hibát jelző LED-indikátorokat, valamint több be- és kimenetet.

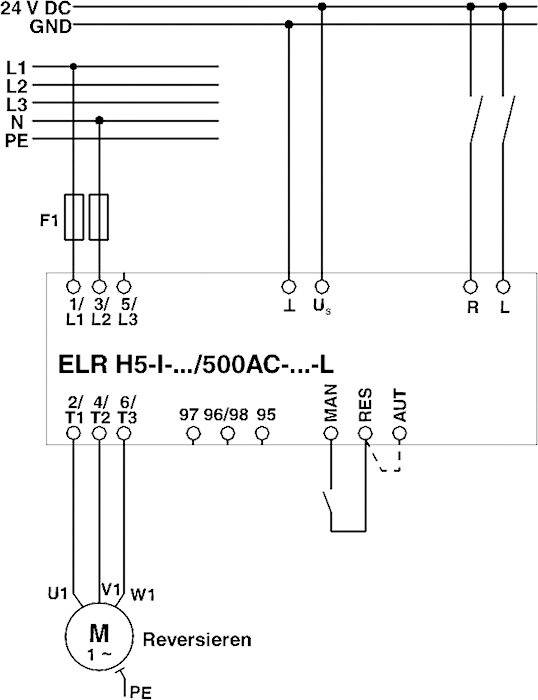

Egy motor vezérlésének kapcsolási rajza komponensekkel: Biztosíték (F1), relé (ELR H5), motor (M), csatlakozókkal és vezérlési opciókkal (MAN, RES, AUT).

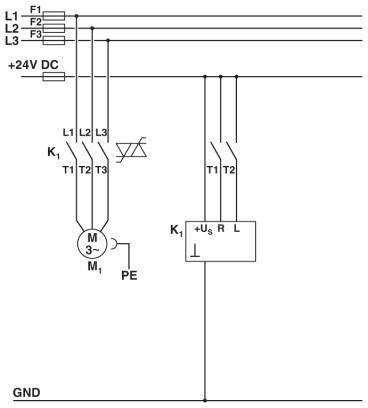

Egy villamos berendezés kapcsolási rajza: bemutatja a kábelezést és az elemeket, úgymint kapcsolók, motor (M1) és biztosítékok (F1, F2, F3) +24V DC feszültséggel.

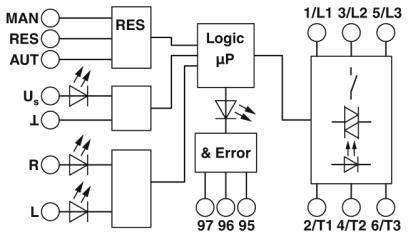

'Egy logikai vezérlőegység elvi kapcsolási rajza mikroprocesszorral és hibajelzővel, manuális vezérlésű bemenetek és automatizált üzemmód számára.'

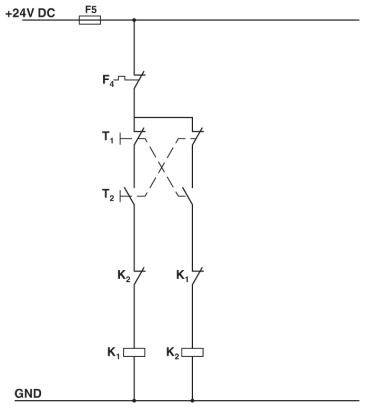

'Kapcsolási rajz 24V DC-vel, F5, F4 biztosítékok és T1, T2 tranzisztorok. Két K1, K2 kapcsoló párhuzamos kötése a GND-hez vezet.'

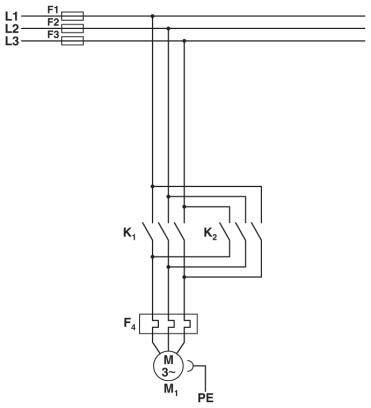

Villanymotor elektromos kapcsolási rajza két kontaktorral (K1, K2) és négy biztosítékkal (F1-F4). Csatlakozások L1, L2, L3 és védőföld (PE) vezetékekhez.

1/8

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 28. [Sze.]

Szám

Összesen (57 990 Ft / Darab)

57 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szerelési típus: szerelősínre történő szerelés
Védettség: IP20
Csupaszolási hossz: 8 mm
Maximális felhasználási magasság:<2000 m
Hálózati frekvencia: 50/60 Hz
A tápfeszültség tartománya: 19,2 V / DC - 30 V / DC
Névleges vezérlőáram: 40 mA
Névbevitel: Vezérlő bemenet jobbra / balra
Teljesítmény veszteség: 1,1 W - 3,3 W
Üzemi feszültség kijelző: zöld LED
Állapotkijelző: sárga sárga
Hibakijelzés: piros LED
Csatlakozás neve: vezérlőáramkör
Csavarmenet: M3
Motorindító típusa: hátrameneti indító
Vezető keresztmetszete: 0,2 mm² - 2,5 mm²
Vezető keresztmetszete AWG: 24 - 14
Meghúzási nyomaték: 0,5 Nm - 0,6 Nm
Méretezett feszültséglökés 6 kV
Névleges szigetelési feszültség: 500 V

Motorfeszültség: 550 V/AC

Termék típus: Motorindító

Csatlakozási áram: 2.4 A

Üzemi feszültség: 42 V AC - 550 V AC

Névleges feszültség: 24 V/DC

Hatékonysági fázisok: 3

Gyártói szám: 2905513

Névleges áram: 2.4 A

Névleges áramerősség, kerekítve: 2.4 A

Gyártói szám: ELR H5-I-SC-24DC/500AC-2-L

Méret: (Sz x Ma x Mé) 22.5 x 107 x 114 mm

Csatlakozó: Csavaros csatlakozó

Szélesség: 22.5 mm

Magasság: 107 mm

Mélység: 114 mm

Hőmérséklet (max.): +70 °C

Hőmérséklet (min.): -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorindító 24 V/DC Névleges áram 2.4 A

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Motorindító 24 V/DC Névleges áram 2.4 A

Leírás

Hibrid motorindító 3 ~ AC motorok visszafordításához, 550 V AC-ig, 24 V DC bemenettel, 2,4 A kimeneti árammal, 10. osztályú kioldási jellemzőkkel, korlátozott túlterhelési funkcióval, szimmetriafigyelés és fázishibák észlelése nélkül, valamint alulterhelés észlelése nélkül.
