Name: Phoenix Contact Félvezető relé 2900367 Nullfeszültség kapcsoló 1 db
Brand: Phoenix Contact
SKU: 2225421
Availability: BackOrder

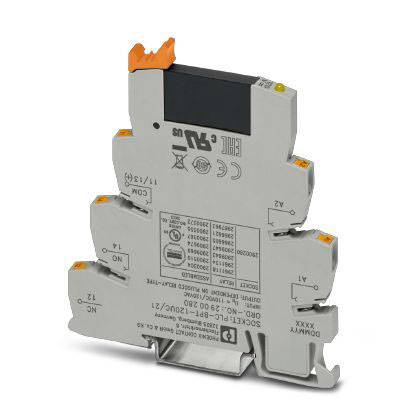

Egy szürke, kompakt elektromos relé a Phoenix Contact gyártótól, narancssárga csiptető elemekkel és műszaki felirattal az előlapján.

Egy relé kapcsolási rajza: egy tekercs áramkörének ábrázolása diódákkal és A1, A2, 13+, valamint 14 csatlakozókkal.

Egy relé kapcsolási rajza: Diódákat, tranzisztort és csatlakozókat mutat. A fő csatlakozók A1, A2, 13+, 14 jelöléssel vannak ellátva.

A diagram mutatja az áramerősséget [A] a környezeti hőmérséklet [°C] függvényében. Lineáris áramerősség-csökkenés 30°C-tól 3A-ről 1A-re 60°C-nál.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

108 V/AC

99 V/DC

Vezérlő feszültség (max.)

132 V/AC

121 V/DC

Kimeneti feszültség (max.)

33 V/DC

Adatlap (PDF)

Szállítás: 10. 26. [H.]

69 db

Szám

Összesen (16 990 Ft / Darab)

16 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Névleges bemeneti feszültség UN: 120 V AC (110 V DC)
Üzemi feszültség kijelző: Sárga LED
Kimeneti áramkör: 2-vezetékes, földmentes
Tetszés szerinti beépítési pozíció
Telepítési utasítások: távolság nélkül hozzáadhatók
Csupaszolási hossz: 8 mm
Vezető keresztmetszete merev: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete rugalmas: 0,14 mm² ... 2,5 mm²
Vezető keresztmetszete AWG: 26 ... 14
Szigetelés: alapszigetelés
Szennyeződési fok 2.
Túlfeszültség kategória: III

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: PLC-OPT-120UC/ 24DC/2

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Push-in kapocs

Vezérlő feszültség (min.): 108 V/AC
99 V/DC

Vezérlő feszültség (max.): 132 V/AC
121 V/DC

Vezérlő feszültség tartomány: 108, 99 - 132, 121 V/AC, V/DC

Vezérlő áram (max.): 3.5 mA

Kimeneti feszültség (min.): 3 V/DC

Kimeneti feszültség (max.): 33 V/DC

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 6.2 mm

Magasság: 80 mm

Mélység: 94 mm

Tartós áram (max.): 3 A

Tartalom: 1 db

Névleges vezérlő feszültség: 120 V/AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225421 Phoenix Contact Félvezető relé 2900367 Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225421 Phoenix Contact Félvezető relé 2900367 Nullfeszültség kapcsoló 1 db

Leírás

Nagy kapcsolási teljesítmény Integrált bemeneti áramkör. Funkcionális jumper. Nulla feszültségkapcsoló AC kimenettel.

Ez a szöveg gépi fordítással készült.

Leírás

Nagy kapcsolási teljesítmény Integrált bemeneti áramkör. Funkcionális jumper. Nulla feszültségkapcsoló AC kimenettel.

Ez a szöveg gépi fordítással készült.
