Name: Phoenix Contact FLKM 4X14-PA/SC/DIO/S7-1500 2907381 SPS adapter 50 V/DC
Brand: Phoenix Contact
SKU: 2225703
Availability: BackOrder

Több csatlakozóval rendelkező kapocs narancssárga karral, ipari alkalmazásokban történő elektromos csatlakozásokhoz alkalmas.

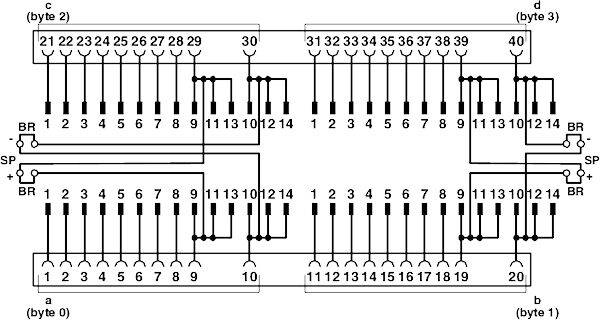

Egy 4 bites tolóregiszter kapcsolási rajza 4 bájt be- és kimenetekkel, megjelölt vezetékekkel és csatlakozási pontokkal.

1/2

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 19. [Cs.]

116 db

Szám

Összesen (39 990 Ft / Darab)

39 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Környezeti hőmérséklet (tárolás / szállítás): -40 ° C - +70 ° C
Max. megengedett áramerősség: 1 A
Legnagyobb megengedett teljes áram: 3 A (bájtonként moduloldalon történő betáplálásnál), 12 A (az elülső adapterrel történő betáplálásnál)
Névleges üzemmód 100 % ED
Méretezett feszültséglökés 0.5 kV
Túlfeszültség kategória: II
Raszterméret: 2.54 mm
A kapcsolat neve: mezőszint
Csatlakozás típusa: IDC / FLK pin fejléc
Csatlakozók száma: 4
Pólusok száma: 14
Csatlakoztatható csatornák: 32
2. kapcsolat neve: mezőszint
Csatlakozás típusa: IDC / FLK pin fejléc
Csatlakozók száma: 2
Pólusok száma: 14
Váltható csatornák: 16
3. csatlakozás neve: ellátás
Csatlakozás: csavaros csatlakozóval
Csupaszolási hossz: 10 mm
Vezető keresztmetszete: 0,25 mm² - 1,5 mm² (huzalvéghüvellyel), 0,5 mm² - 2,5 mm² (huzalvéghüvely nélkül)
Meghúzási nyomaték: 0,4 Nm

Termék típus: SPS adapter

Üzemi feszültség: 50 V/DC (max)

Max. üzemi feszültség: 50 V/DC

Üzemi feszültség: 50 V/DC

Magasság: 130.5 mm

Hossz: 45.5 mm

Szélesség: 25.4 mm

: IP20

Gyártói szám: FLKM 4X14-PA/SC/DIO/S7-1500

Gyártói szám: 2907381

Méret: (H x Sz x Ma) 45.5 x 25.4 x 130.5 mm

Max. környezeti hőmérséklet: +60 °C

Környezeti hőmérséklet (min.): -25 °C

Sorozat: S7-1500

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2225703 Phoenix Contact FLKM 4X14-PA/SC/DIO/S7-1500 2907381 SPS adapter 50 V/DC

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2225703 Phoenix Contact FLKM 4X14-PA/SC/DIO/S7-1500 2907381 SPS adapter 50 V/DC

Leírás

A SIMATIC S7-200 család a a legkülönbözőbb alkalmazásokhoz való modul választékkal rendelkezik. Az újonnan rendelkezésre álló CPU típusokkal és bővítő modulokkal 10 - 248 be-/kimenetes automatizációs koncepciók valósíthatók meg. Az S7-200-as család optimálisan egymáshoz igazított termékei lehetővé teszik a automatizációs megoldás jövőben megoldandó bővítését is.
Alkalmazási területek pl.:Kis- és speciális gépgyártás: csomagoló-, kötegelő- és sorjázó gépek · Élelmiszeripar: Gyúró-, vágógépek, keverőgépek · Laboratórium: Laboratóriumi keverők, fűtő szekrények, vákuumszivattyúk, elszívó berendezések.
A CPU-k egyenként 5-5 változatban, különböző csatlakozási- és vezérlő feszültséggel rendelhetők. Az összes CPU-ba beépített PPI csatlakozó lehetővé teszi a pont-pont kapcsolatokat a PG/PC, SIMATIC OP, bővített SIMATIC S7-200 készülékekhez és tetszőleges végkészülékekhez (nyomtató, vonalkód olvasó). PG/PC-vel vagy OP-vel masterként max. 31 db SIMATIC S7-200 kapcsolható egymáshoz. Ha további be-/kimenetekre van szükség, egy sor különböző bővítő modul áll rendelkezésre. Ezeket egyszerű dugaszolós csatlakozóval lehet a CPU-hoz csatlakoztatni.
