Name: Phoenix Contact Hüvelyház kábel Pólusok száma 11 Raszterméret: 3.81 mm 1748066 50 db
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

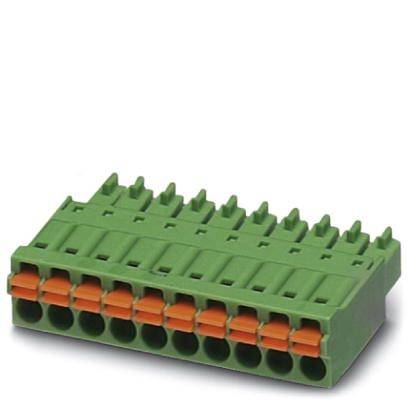

Zöld elektromos csatlakozómodul több csatlakozóval, elektronikai rendszerek kábelezéséhez használva.

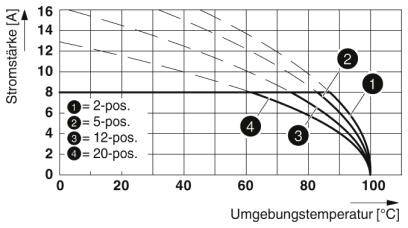

A diagram mutatja az áramerősséget a környezeti hőmérséklet (°C) függvényében. Görbék 2, 5, 12 és 20 pozícióra. Az áramerősség csökken a hőmérséklet emelkedésével.

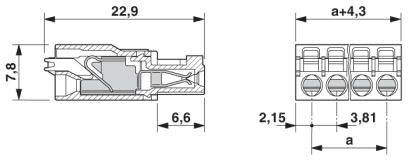

Műszaki rajz egy elektromos csatlakozóról méretekkel: hosszúság 22,9 mm, magasság 7,8 mm, szélesség jobb oldalon 2,15 mm, érintkezők közötti távolság 3,81 mm.

1/3

Hasonló kivitel

Termék típus

Hüvelyház kábel

Kivitel

Alj

Sorok száma

3.81 mm

Pólusok száma

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

3 készlet

Helyettesítő termékek megjelenítése

Szám (csomagméret 50 db)

készlet

Összesen (108 990 Ft / Darab)

108 990 Ft

ÁFÁ-val

Már csak 3 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PC Board

Tartalom, tartalmi egységek rendelésenként: 50 db
Sorok száma: 1
Pólusok száma: 11

Műszaki adatok

Csatlakozók száma: 11
Névleges keresztmetszet: 1,5 mm²
Szigetelőanyag csoport: I
Névleges impulzus feszültség (III / 3): 2,5 kV
Dugaszoló rendszer: MINI COMBICON
Rögzítés: nélkül
Potenciálok száma: 11
Teljes magasság (magasság forrasztócsap nélkül): 7,75 mm
Környezeti hőmérséklet (szerelés): -5 ° C ... 100°C
Párosodási erő pólusonként kb
Húzóerő pólusonként kb. 5 N
Párosítási ciklusok: 25

Termék típus: Hüvelyház kábel

Kivitel: Alj

Sorok száma: 1

Jellemzők: Push-in rugós csatlakozóval

RM: 3.81 mm

Pólusok száma: 11

Szélesség: 42.35 mm

Névleges áram: 8 A

Névleges áramerősség, kerekítve: 8 A

Tartalom: 50 db

Max. AWG: 16

AWG min.: 24

Csupaszolási hossz (max.): 10 mm

Méret: (H x Sz x Ma) 21.9 x 42.35 x 7.75 mm

Csatlakozó: Push-in kapocs
Rugós kapocs

Gyártói szám: 1748066

Gyártói szín: Zöld

Szigetelőanyag: PA

Érintkezőanyag: Cu-ötvözet, ónozott

Dugóoldali érintkező felület: Ón

Névleges feszültség: 160 V

Magasság: 7.75 mm

Hossz: 21.9 mm

Keresztmetszet (max.): 1.5 mm²

Q (min.): 0.2 mm²

Hőmérséklet (max.): +100 °C

Hőmérséklet (min.): -40 °C

Gyártói szám: FMC 1,5/11-ST-3,81

UKCA: Igen
